环形Halbach磁体阵列结构设计

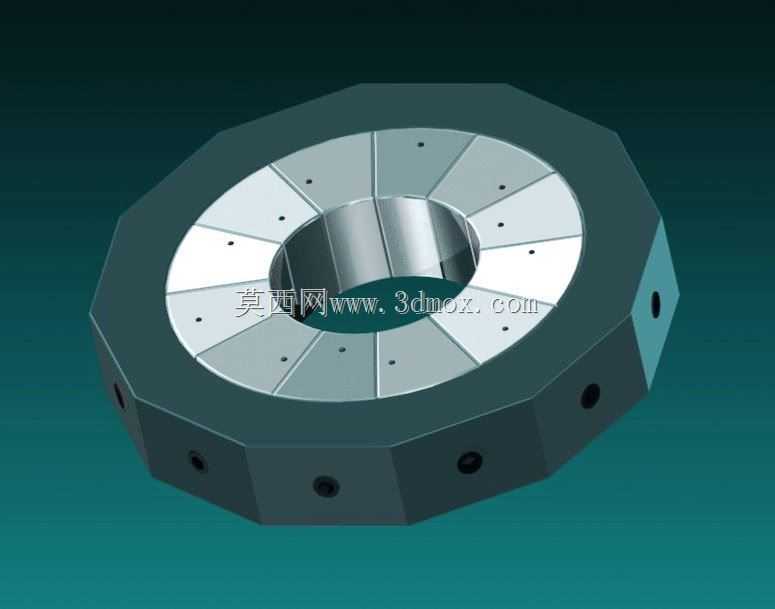

在磁耦合传动、高精度磁悬浮支承、平面电机动子、粒子加速器束流聚焦、磁分离设备等工程场景中，Halbach磁阵列凭借单侧磁场增强、另一侧磁场自屏蔽的独特磁路特性，已经逐步替代传统平行充磁的磁钢结构，成为高性能磁路设计的首选方案。这款环形Halbach阵列采用分段弧段磁钢拼接的结构形式，区别于一体式环形磁钢难以实现复杂充磁方向的工艺局限，每一块弧段磁钢按照预设的充磁角度依次排布，最终在环形结构的内侧形成高度均匀的强磁场区域，外侧磁场则因磁路的自闭合效应被大幅削弱，既可以减少磁钢用量、提升气隙磁密利用率，也能降低外侧漏磁对周边金属构件、传感元件的磁干扰，省去额外的磁屏蔽安装空间。

从实际工程落地的角度看，该结构的设计首先要匹配应用端的气隙磁密要求，确定磁钢的牌号选型——采用高矫顽力的钕铁硼N52材质搭配镀镍防腐层，能够在常规工业环境下长期保持磁性能稳定，避免潮湿、盐雾环境导致的磁钢表层氧化退磁。每块弧段磁钢的周向角度、径向厚度、轴向高度都经过磁路仿真迭代，相邻磁钢的充磁方向按照Halbach阵列的角度递推规则设置，避免拼接处出现明显的磁场谐波，保证工作气隙内的磁场均匀度满足使用要求。

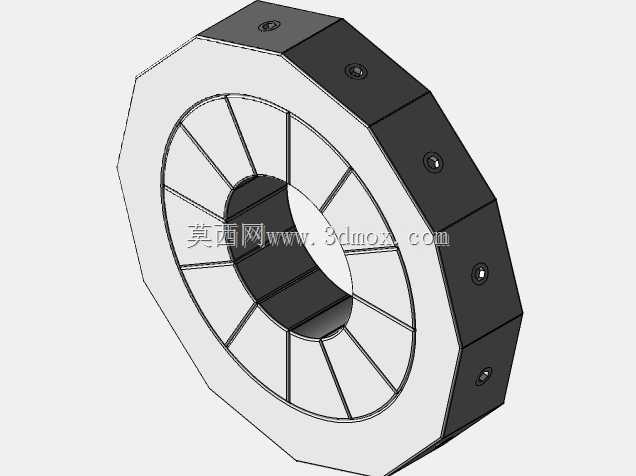

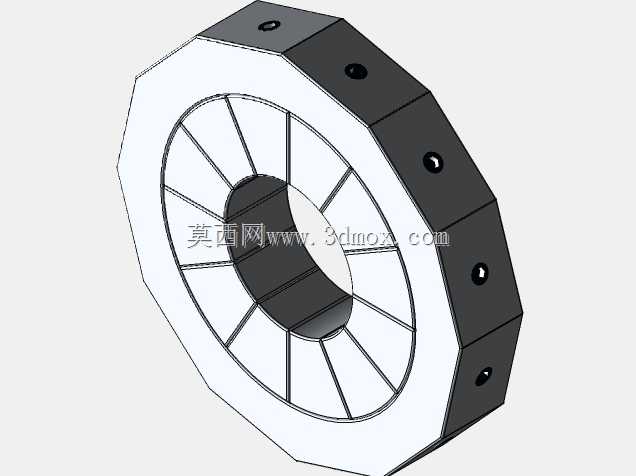

结构的安装边界设计充分考虑了加工与装配的工艺性：外圈采用多边形的非导磁金属基座，每一个侧面都加工有径向的安装螺纹孔，既可以通过紧定螺钉对内部的磁钢块进行周向与径向的定位固定，抵消磁钢之间强大的磁斥力与磁吸力，防止装配后磁钢出现移位、翘起的问题，也可以通过这些孔位将整个磁阵列整体固定到设备的安装工位上，安装时不需要额外设计复杂的夹持工装，仅需要按照磁钢的极性顺序逐块嵌入基座的定位槽内，再拧紧紧定螺钉即可完成装配，大幅降低了强磁组件的装配难度与安全风险。

磁钢块的端面上加工有细小的定位小孔，这些小孔并非用于安装固定，而是在磁钢生产充磁阶段作为充磁方向的对位标记，避免装配时出现充磁方向装反的问题——一旦某一块磁钢的充磁方向出现偏差，会直接破坏整个阵列的磁路对称性，导致工作区域的磁场均匀度骤降，甚至出现局部磁场反向的问题，这类对位标记的设计是强磁组件设计中非常实用的工艺细节，能够有效降低装配出错率，提升批量生产时的良品率。

在实际选型应用时，需要注意该环形阵列的内孔直径为工作气隙的边界尺寸，设计配套的内转子、线圈或者束流通道时，要预留足够的安全间隙，避免运行过程中构件与磁钢表面发生刮擦；同时由于磁钢本身属于脆性材料，装配时不能使用金属硬物直接敲击磁钢表面，防止磁钢出现碎裂、掉边的问题。基座的多边形设计相比整圆基座，在加工时更易保证安装孔的位置精度，也能在多组阵列拼接使用时，通过外侧的平面实现快速对位，不需要额外设计定位止口，非常适合多模块组合的大直径磁环应用场景，比如大口径磁耦合搅拌器、大尺寸磁悬浮轴承等场景下，可以通过多个这类标准模块拼接成更大直径的磁阵列，降低大尺寸整环磁钢的加工成本与充磁难度。

另外，该结构的自屏蔽特性可以有效减少磁路对外的漏磁，在精密检测设备、半导体加工设备这类对杂散磁场敏感的场景中应用时，不需要额外加装高导磁材料制作的屏蔽罩，既可以压缩整个磁组件的径向安装尺寸，也能减少屏蔽材料带来的涡流损耗，提升设备的运行效率。磁钢表面的镀镍层可以耐受常规工业环境下的腐蚀，若应用在有强腐蚀、高湿度的特殊场景，还可以在磁钢装配完成后，在整个阵列的表面做环氧树脂灌封处理，进一步提升结构的防护等级，避免磁钢被腐蚀退磁。
