履带式遥控行走小车底盘结构设计

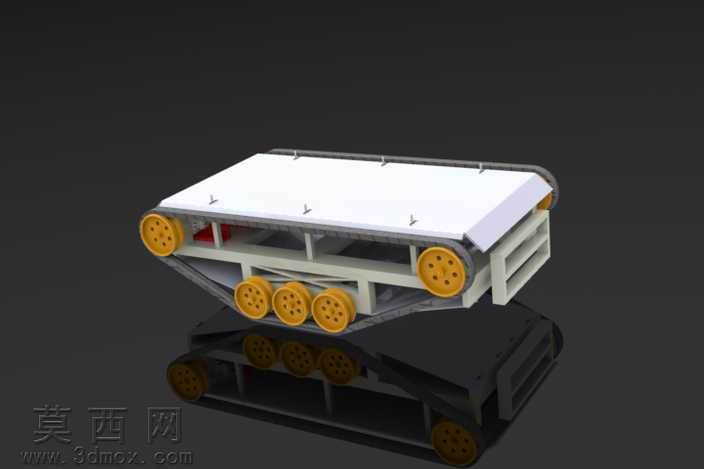

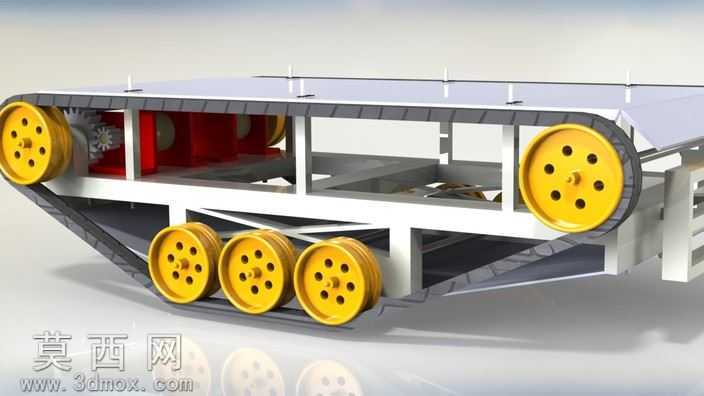

本作品为履带式遥控行走底盘的三维设计方案，采用SolidWorks完成全参数化建模，整体建模过程遵循机械设计的装配逻辑，对每一个零部件都进行了独立的特征建模与配合约束，确保整体结构可实现动态运动仿真。模型渲染阶段采用哑光金属材质模拟主体承载框架，还原金属构件的磨砂质感与结构厚重感，轮组部分采用工程塑料材质表现，通过色彩区分主动轮、从动轮与承重轮的功能差异，履带部分采用橡胶材质的纹理表现，还原橡胶履带的防滑纹理与柔韧质感，渲染背景采用深灰色纯色背景，突出底盘结构本身的层次与细节，通过光影调整清晰展现各部件的装配关系与空间位置。结构设计上，整体采用对称式布局，上部为平整的承载安装面板，面板预留了多组安装固定点位，可拓展搭载不同的功能模块；两侧为履带行走总成，每侧设置前置主动轮与后置从动轮，中部布置多组小直径承重轮，通过轮组的排布合理分配承载重量，降低履带运行过程中的形变幅度，提升行走过程的稳定性；框架部分采用型材拼接的结构形式，通过横梁与纵梁的组合形成刚性承载主体，兼顾结构强度与整体轻量化需求，轮组的安装支座采用一体化设计，保证轮轴的安装同轴度，降低运行过程中的卡滞风险。设计思路围绕小型直流电机驱动的遥控行走需求展开，整体结构预留了电机安装位与传动结构的布置空间，可适配常规小型直流减速电机的安装尺寸，通过齿轮传动将动力输出至两侧主动轮，实现履带的驱动行走，对称式的结构设计也便于后续双电机差速转向方案的落地，可满足小型遥控作业平台、教学演示模型、小型功能载具的底盘使用需求，整体结构的建模精度满足3D打印加工与小型样机制作的要求，各部件的配合间隙预留合理，可直接用于后续的实物制作与功能验证。
