仿生肌肉青蛙轻量化机械结构件

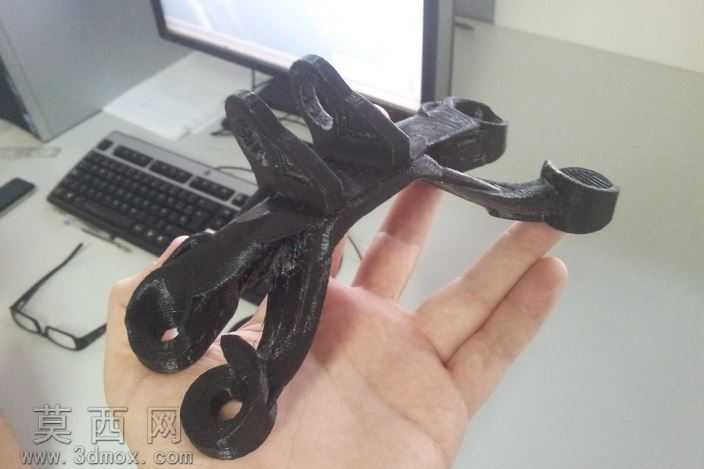

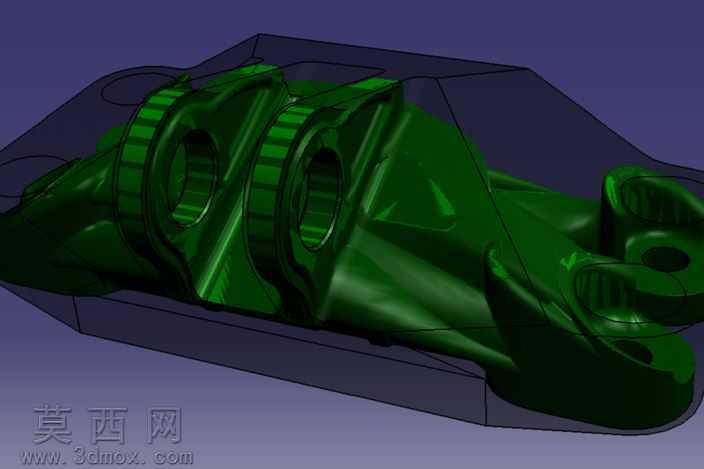

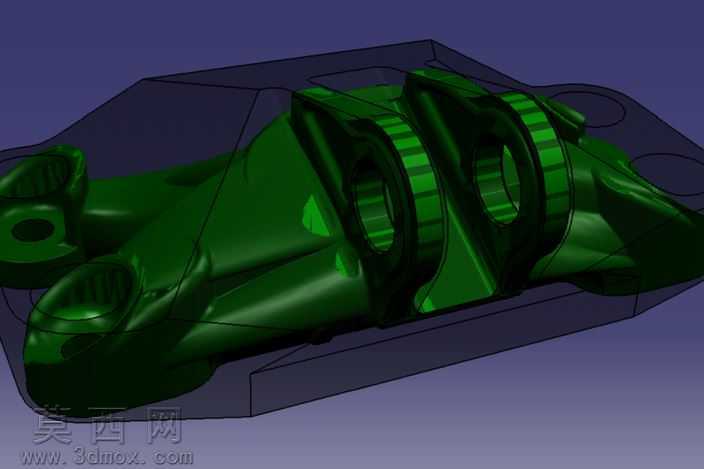

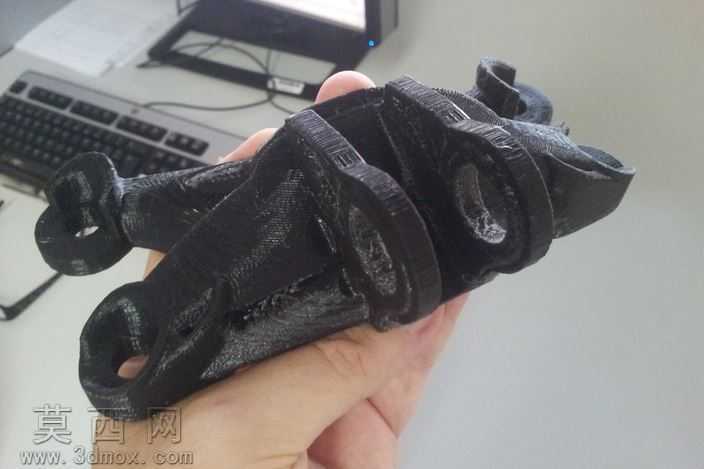

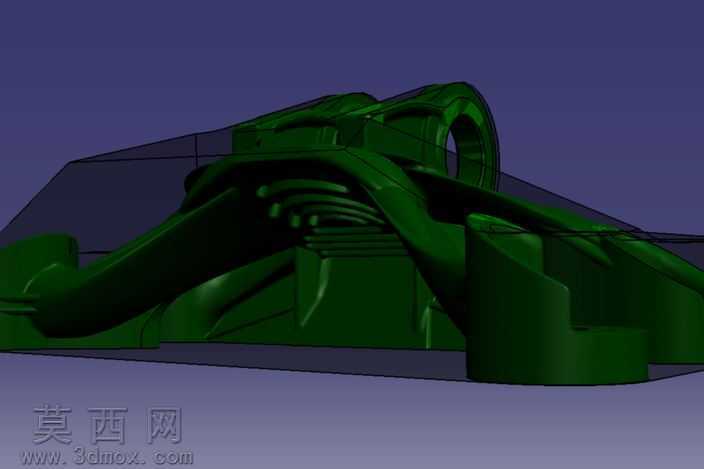

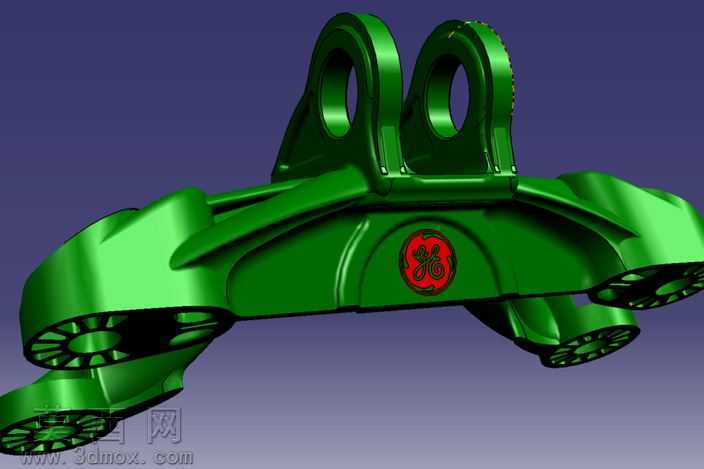

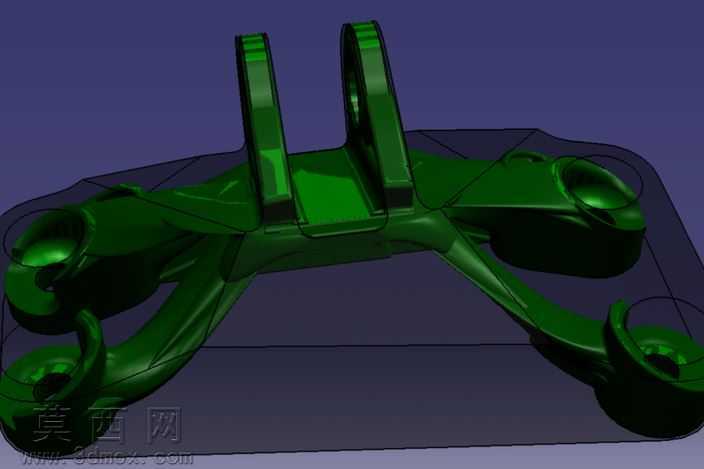

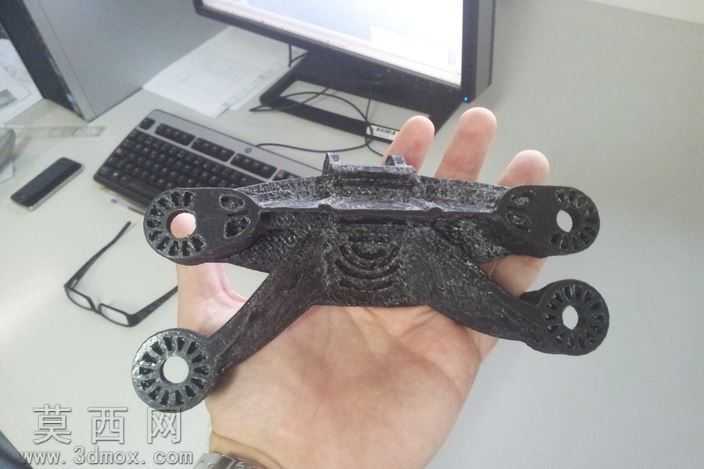

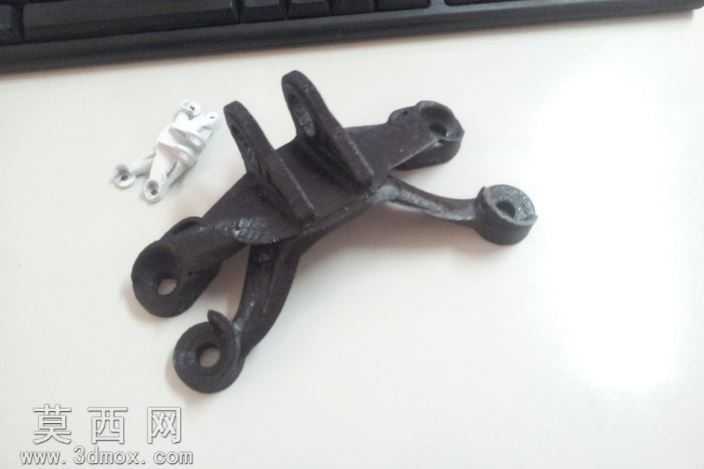

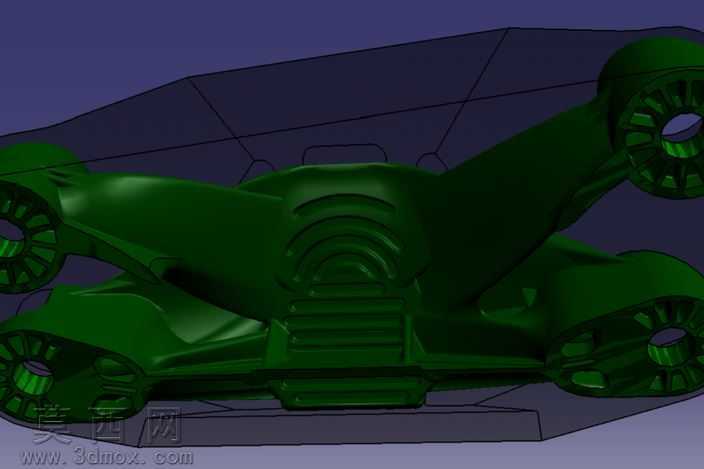

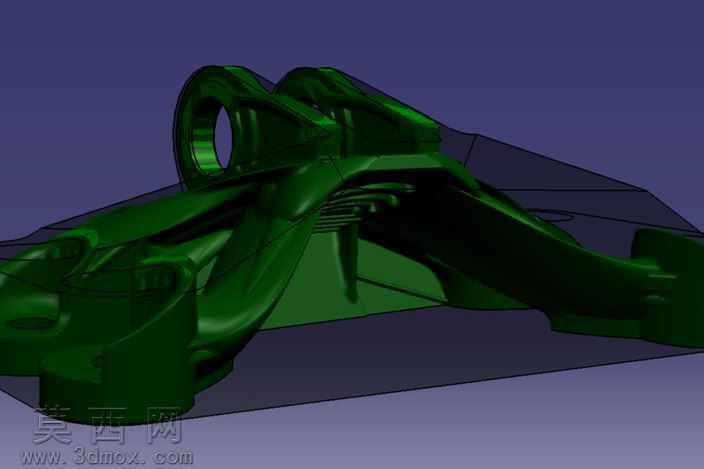

该作品为仿生青蛙形态的机械结构件，整体采用三维建模软件完成全参数化设计，建模过程中先以青蛙肌肉线条为灵感勾勒主体轮廓，再结合力学承载需求逐步细化各连接臂、安装孔位的结构尺寸，确保造型仿生感与结构实用性的平衡。模型完成后在专业三维环境中完成结构校验，针对各受力点位做了壁厚优化，在保证结构强度的前提下尽可能去除冗余材料，实现整体轻量化设计，成品重量控制在478克，相比初始2048克的初版模型减重幅度超过76%。设计阶段参考航空航天领域支撑元素的安全系数取值逻辑，考虑到增材制造工艺无材料方向纤维差异、各向力学性能一致的特性，将常规安全系数4提升至8，充分适配3D打印等增材制造的加工特性，避免加工过程中出现结构断裂、形变等问题。建模过程中对四个关键受力导孔做了单独的力学仿真分析，分别核算不同点位的张力值与应力承受上限，将应力数据换算为通用压强单位做校验，确保各连接点位在额定载荷下不会出现应力集中导致的结构失效。模型表面做了仿肌肉纹理的凹凸细节处理，既还原了青蛙肌肉的力量感造型，也通过表面纹理结构提升了构件的整体抗形变能力，各安装孔位做了同轴度校验，孔位边缘做了圆角过渡处理，避免应力集中在孔位边缘造成开裂。整体结构采用多臂延伸的布局形式，各臂之间通过弧形过渡结构连接，没有生硬的直角转折，既符合仿生造型的流畅感，也优化了力的传递路径，让载荷能够顺着结构轮廓均匀分散到整个构件上，避免局部受力过大。材质适配方面预留了金属3D打印、尼龙烧结等多种增材制造工艺的参数调整空间，可根据实际使用场景选择对应材质完成制造，无需重新调整结构尺寸。
