工业级型材切割用砂轮切割机三维设计

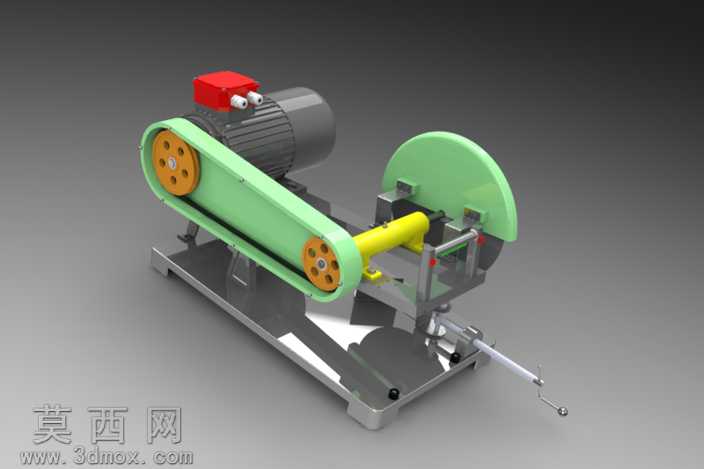

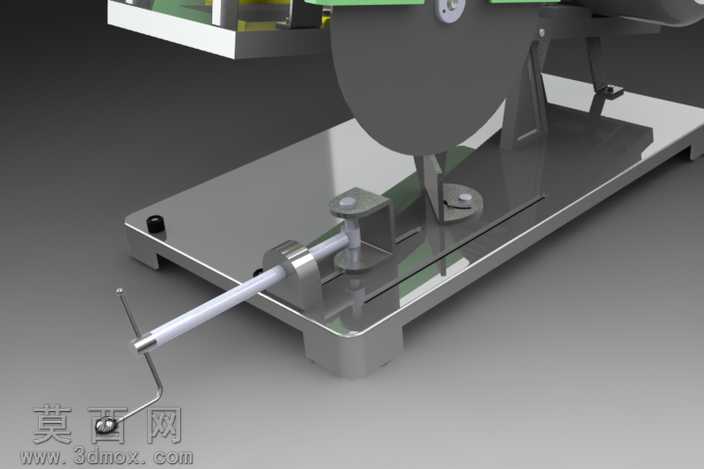

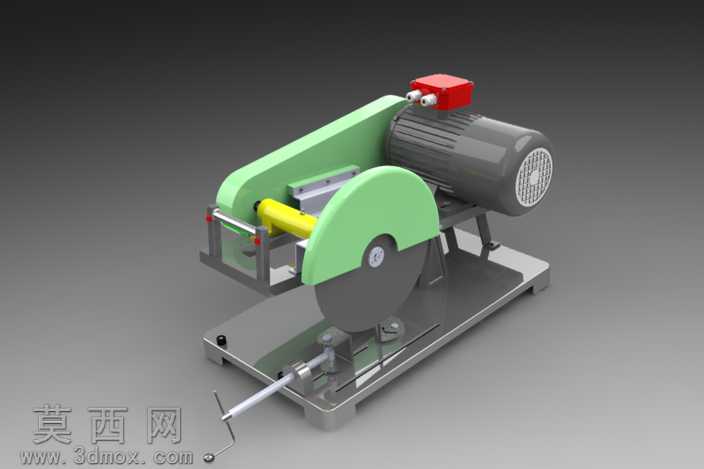

本模型为工业常用型材切割砂轮切割机，采用三维参数化建模完成整体结构搭建，建模过程严格遵循实际设备的尺寸比例与装配逻辑，完整还原了设备从动力单元到执行机构、从进给调节到机身支撑的全部结构细节。模型首先完成核心动力部分的构建，还原了卧式安装的驱动电机结构，对电机的散热筋、端盖、接线盒等细节做了精细化建模，匹配3.75kW额定功率、2950rpm额定转速的参数设定，还原了电机与切割主轴的传动连接结构，确保动力传递路径的结构合理性。切割执行部分还原了400mm直径规格的砂轮切割片结构，配套设计了半包围式的绿色安全防护罩，防护罩采用圆弧曲面建模，贴合切割片的旋转轨迹，同时预留了切削作业的操作空间，兼顾安全防护与作业视野需求。进给操作部分设计了带刻度调节的丝杆式定位机构，可实现工件的精准定位装夹，匹配可切割75mm实心钢、50mm壁厚管道的加工能力，操作手柄采用符合人体工学的弯折结构，还原了手动下压进给的操作逻辑，夹料机构采用快速压紧结构，可适配不同截面的型材装夹需求。机身底座采用厚重的钢板式支撑结构建模，表面做了防滑纹理与安装孔位设计，确保设备作业时的稳定性，机身的转动铰接部位做了轴套与限位结构的还原，可实现切割臂的抬升与下压动作限位。材质渲染阶段，对电机部分采用深灰色铸铁质感材质，还原金属机身的哑光磨砂质感，防护罩采用亮绿色工程塑料材质，突出安全防护部件的视觉辨识度，切割片采用棕刚玉磨料的颗粒质感材质，金属加工面做了金属光泽与倒角细节处理，底座采用深灰色钢材做旧质感，还原车间设备的真实使用质感，整体渲染采用工业产品展示级的光影设置，突出各部件的结构层次与装配关系，模型结构完整无冗余特征，各运动部件的装配关系符合实际机械原理，可用于设备结构教学、车间布局展示、切割作业仿真等场景。
