小型滑移轮式装载作业机械结构

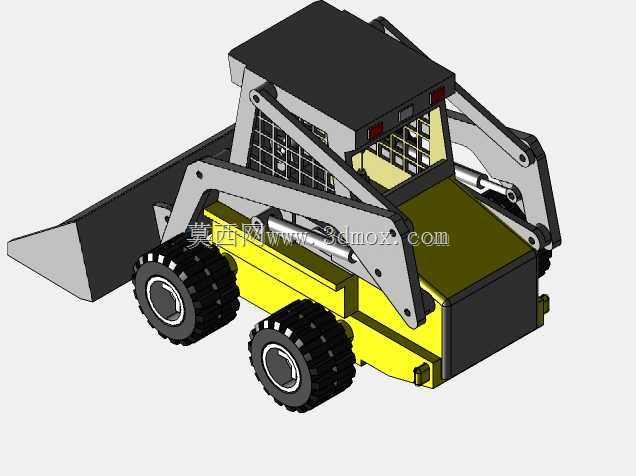

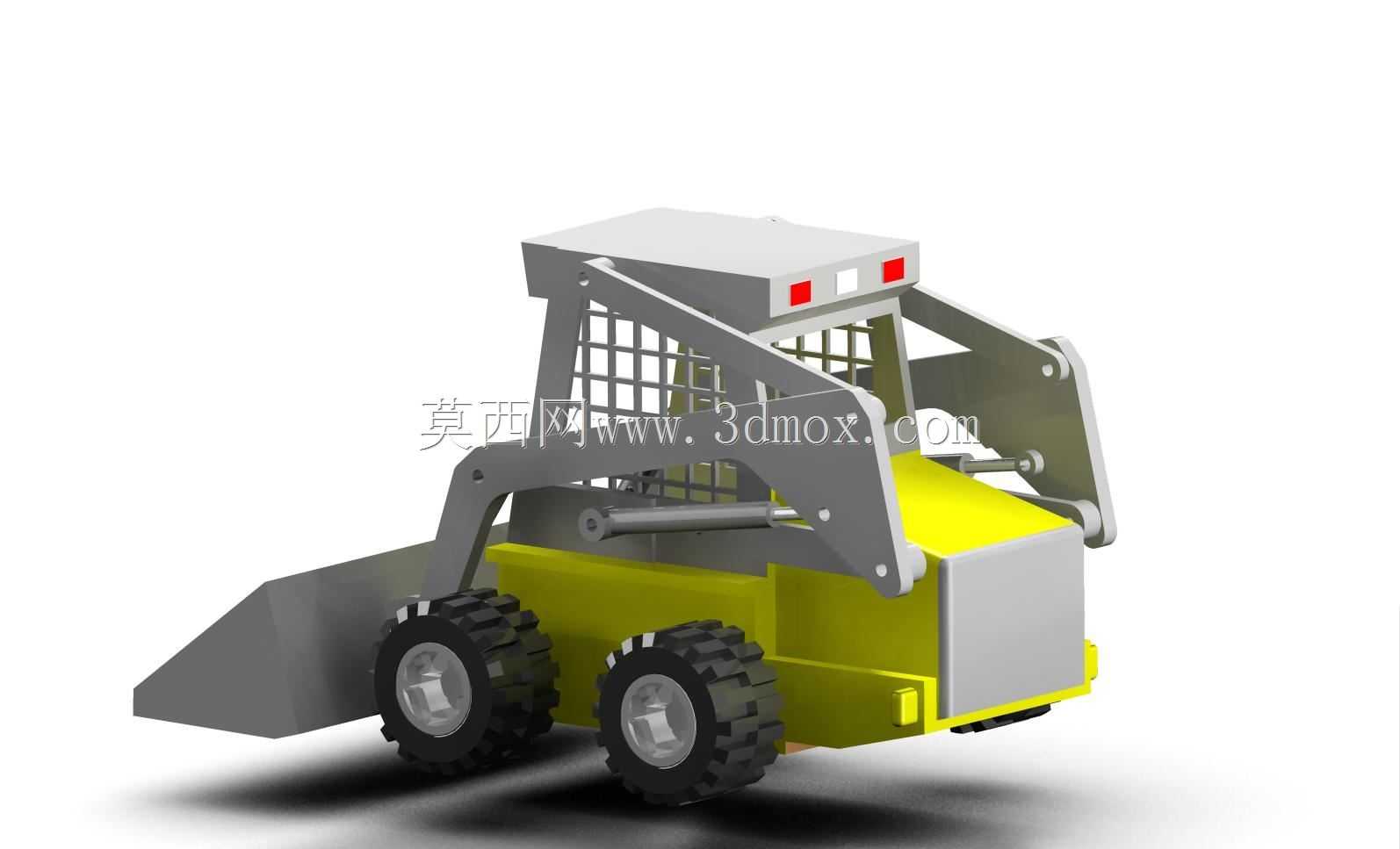

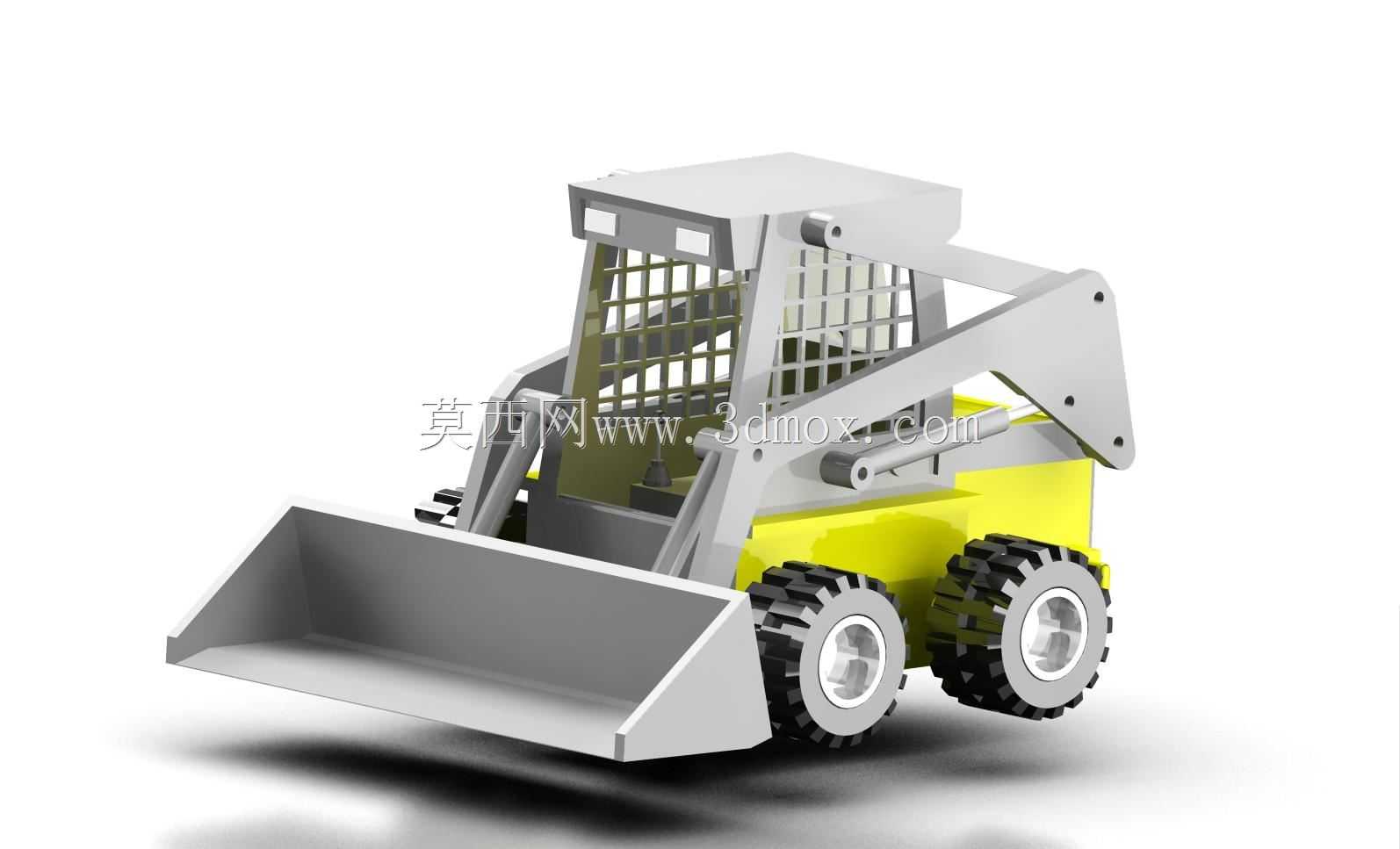

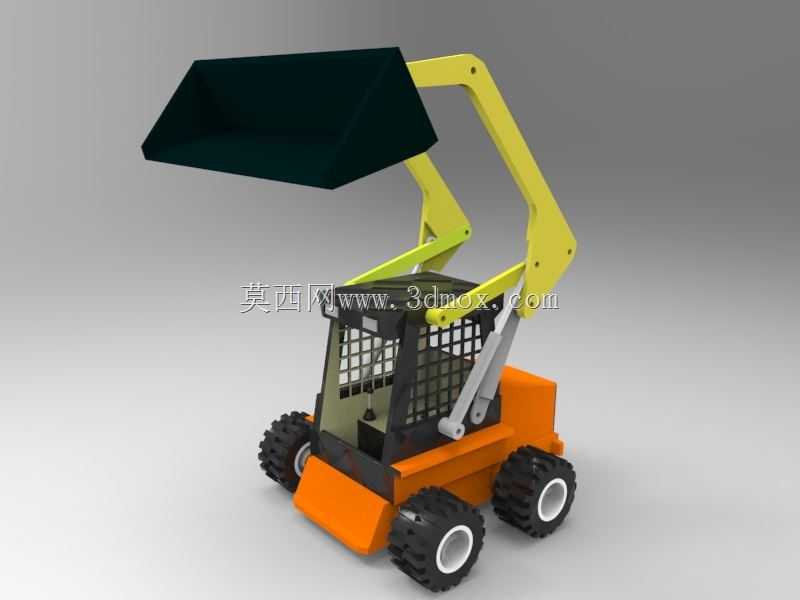

这款小型滑移轮式装载作业设备，核心适配狭窄场地内的散料转运、场地清整、小型土方作业场景，常见于市政养护、厂区内部物料倒运、小型基建工地、仓储库区散料堆码作业，相比大中型装载设备，其转向半径极小，可在局促空间内完成原地转向，适配通道狭窄、作业回转空间有限的工况，比如车间内铁屑清运、小区管网施工的土方短驳、养殖场内垫料转运这类场景，大型设备无法进入的区域，该类小型设备可灵活完成作业。设备整体采用轮式行走布局，四轮均为驱动轮，依靠左右两侧车轮的转速差实现滑移转向，没有传统转向桥的大角度摆转结构，整体底盘轮廓紧凑，车身宽度控制在1.2米以内，长度含铲斗收合状态下不足2.5米，高度在驾驶室顶部位置约1.8米，可顺利通过常规厂区门洞、施工临时通道，安装边界上，动臂铰接点位于车身侧上部，举升过程中动臂的外摆轮廓不会超出车身宽度过多，在贴墙作业、靠近固定设备作业时，不会出现臂架剐蹭周边设施的问题。功能设计上，前端工作装置采用径向举升的动臂结构，铲斗为通用型散料铲装结构，斗容适配小型作业的单次装载量，避免单次负载过大导致整机失稳，动臂的举升、铲斗的翻转均采用液压油缸驱动，油缸铰接点的位置经过运动轨迹校核，举升过程中铲斗的角度变化平缓，不会出现物料撒漏的情况，收斗状态下铲斗前沿贴近前轮前缘，可贴近料堆完成铲装，减少作业残留。驾驶室采用防护网结构，没有封闭的钣金围护，一方面可以降低整机自重，提升作业视野，操作人员可清晰观察到铲斗刃口与周边障碍物的距离，另一方面防护网可阻挡作业过程中飞溅的散料，保障操作安全，驾驶室内部的操作元件采用左右手柄布局，分别控制两侧车轮行走与工作装置动作，操作逻辑简单，操作人员经过短时间熟悉即可上手。设计思路上，整机结构优先考虑可靠性与易维护性，行走系统采用液压马达直驱车轮的结构，没有复杂的传动半轴、差速器组件，减少了故障点，液压管路沿动臂内侧、车身侧板内侧布置，避免作业过程中被物料剐蹭破损，车身尾部预留了配重安装空间，在举升重载时可平衡前端负载，防止整机前倾，车身下部的底盘框架采用箱型焊接结构，可承受作业过程中的冲击载荷，适配工地凹凸不平的路面行驶需求。铲斗的连接部位采用快换结构的预留接口，后续可根据作业需求更换破碎锤、货叉、清扫器等附具，拓展设备的适用场景，不需要对主机结构做大幅改动，即可实现一机多用，降低用户的设备投入成本。轮组采用深花纹越野轮胎，胎面厚度充足，可在碎石、硬土、硬化路面等多种地面行驶，轮胎与轮毂的连接采用标准螺栓结构，更换维护便捷，不需要专用工具即可完成轮胎拆装。动臂的板材采用高强度结构钢折弯焊接而成，在保证臂架结构强度的前提下，尽可能降低臂架自重，提升有效负载能力，臂架上的铰接点均采用自润滑轴承配合销轴的结构，作业过程中不需要频繁加注润滑脂，可适应多尘的作业环境，减少粉尘进入铰接面导致的磨损。整机的液压油箱、燃油箱均布置在车身侧部的护板内部，护板采用快拆螺栓固定，日常检查油液、更换滤芯时不需要拆解大量结构件，日常维护的操作空间充足。
