可与小齿轮啮合传动的斜齿圆柱齿轮结构

在各类需要平稳传动的机械设备传动链中，斜齿轮的应用场景覆盖范围极广，从常规的输送线减速单元、机床主轴传动箱，到中小型工程机械的动力分配机构，只要涉及平行轴间的扭矩传递、且对传动平稳性有高于直齿轮的要求时，这类带螺旋角的轮齿结构往往是设计选型阶段的优先选项。和直齿轮啮合时沿齿宽方向整齿同时进入、退出啮合的特性不同，斜齿轮的轮齿是沿螺旋线方向逐步接触、逐步脱离的，啮合过程的冲击载荷更小，传动过程中的噪音控制表现更优，同时因为轮齿接触线更长，单齿承受的载荷分布更均匀，同等模数、齿宽参数下的承载能力比直齿轮高出15%-25%左右，适合中高速、中等冲击的传动工况。

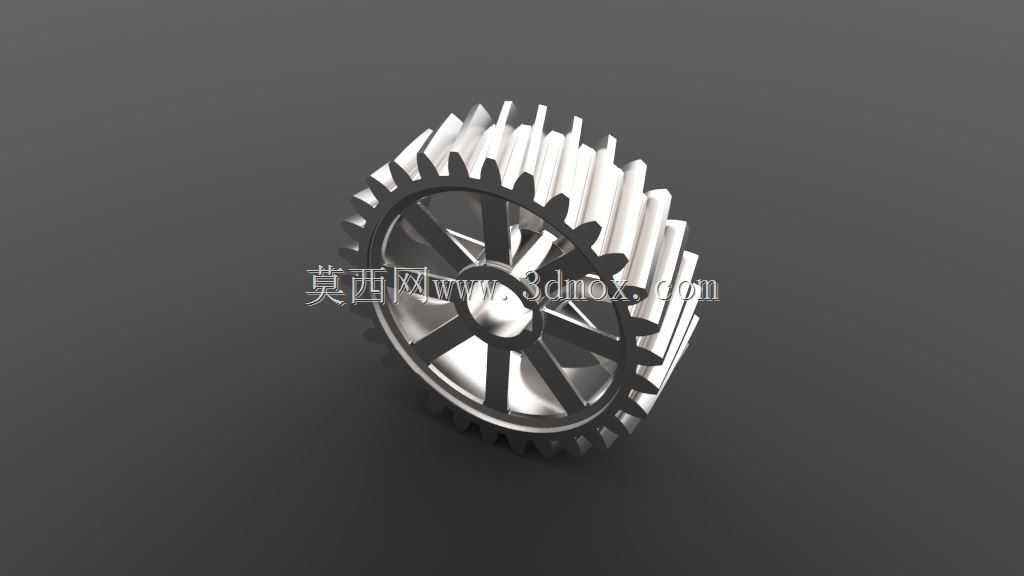

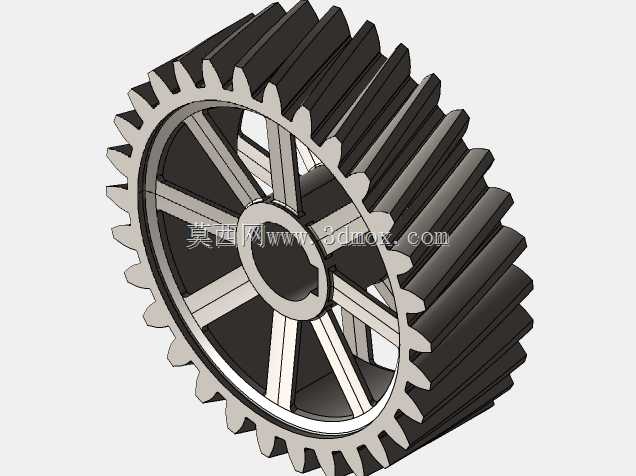

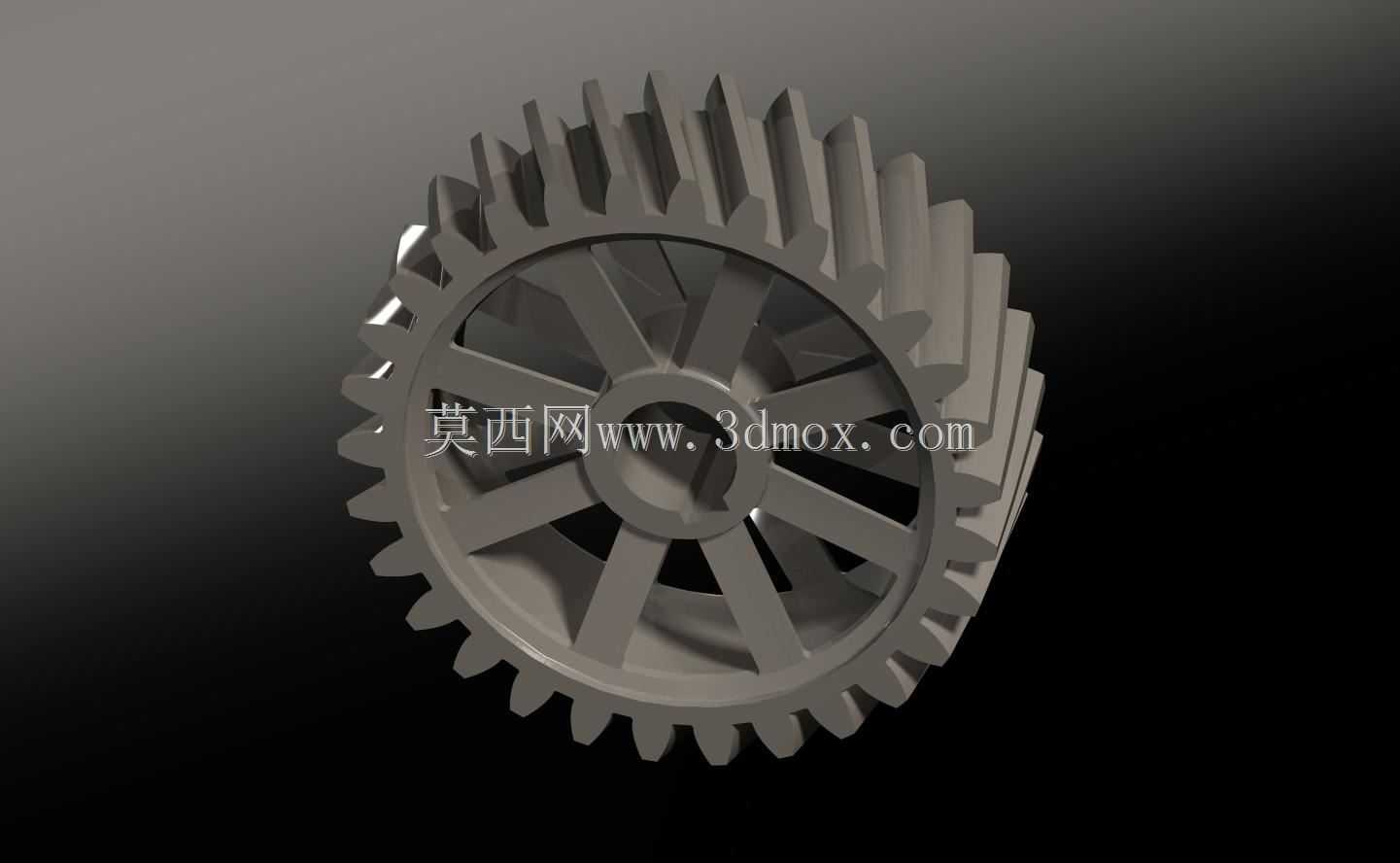

这款斜齿轮采用了轮辐式的轻量化结构设计，没有采用整体实心的轮坯结构，而是在轮毂和轮缘之间设置了多根均匀分布的辐条，这种设计思路主要是为了在保证轮体整体刚性、满足扭矩传递强度要求的前提下，尽可能降低轮体自身的转动惯量，减少传动启停阶段的惯性冲击，同时也能节约金属材料、降低零件的加工成本，适合中等尺寸、载荷平稳的传动场合。轮齿部分的齿向螺旋角经过匹配计算，能够和对应参数的小齿轮实现无侧隙或者设计侧隙下的平稳啮合，啮合过程中齿面的接触斑点会沿齿宽方向均匀分布，避免出现偏载导致的齿面局部磨损过快问题。

从安装边界来看，这款斜齿轮的中心轮毂部分设置了标准的轴孔安装位，能够和对应直径的传动轴通过键连接实现周向固定，轮毂的轴向长度经过匹配设计，既能够保证和轴的配合接触长度足够、传递扭矩时不会出现轴孔配合面的压溃失效，也不会因为轴向尺寸过长导致传动箱内的安装空间被过度占用。轮缘部分的齿顶圆、齿根圆尺寸经过参数化校核，和配对小齿轮安装时的中心距误差容错率更高，在常规的安装精度误差范围内，不会出现齿顶干涉、根切等影响正常传动的问题。

在实际设备运行过程中，这类斜齿轮通常会被安装在密闭的齿轮箱腔体内，配合润滑油或者润滑脂实现齿面的持续润滑，齿面的粗糙度参数经过设计控制，能够在啮合过程中形成稳定的油膜，减少齿面的摩擦磨损，延长零件的使用寿命。设计阶段已经考虑了轮体的动平衡特性，轮辐的均匀分布结构能够让轮体在高速旋转时的离心力分布更均匀，不会出现额外的径向振动，避免影响整个传动系统的运行稳定性。和同参数的直齿轮相比，这款斜齿轮在传动过程中的轴向力是设计阶段需要重点考量的安装因素，对应的支撑轴承需要选用能够承受一定轴向载荷的类型，或者在传动布局时采用人字齿对称布置的方式抵消轴向力，但在单对齿轮传动的紧凑布局场景下，配合成对使用的角接触轴承或者圆锥滚子轴承，就能够很好地平衡斜齿轮传动产生的轴向分力，充分发挥其传动平稳、承载能力强的优势。

在结构细节上，轮齿的端面倒角、轮毂孔的导入倒角都做了对应的工艺性设计，既能够方便零件加工过程中的装夹定位，也能在装配时减少零件磕碰损伤的概率，同时避免锐边对装配人员造成划伤。轮辐和轮毂、轮缘的连接位置都设置了过渡圆角，减少应力集中现象，避免齿轮在承受交变载荷时在连接位置出现疲劳裂纹，提升零件的疲劳寿命。整个轮体的结构完全遵循机械设计的通用规范，能够直接适配常规平行轴传动的安装需求，不需要对现有传动箱的安装结构做大幅改动，就可以替换原有同参数的直齿轮实现传动性能的升级，降低设备运行时的传动噪音，提升传动系统的负载能力。
