Creo环境下参数化直齿传动轮结构设计

　　做传动结构设计的工程师都清楚，直齿圆柱齿轮是平行轴传动场景里应用最广的基础零件，从普通的轻工输送线、小型机床进给机构，到农用机械的动力传递单元、自动化设备的同步传动模组，几乎所有需要定比平行轴动力传输的位置，都能看到这类零件的身影。不同于斜齿轮的轴向分力问题，直齿轮在啮合过程中轮齿沿全齿宽同时进入和退出啮合，没有额外轴向载荷，对支撑轴承的选型要求更简单，安装调试的容错空间也更大，尤其适合中低速、重载且安装空间轴向受限的传动工位。

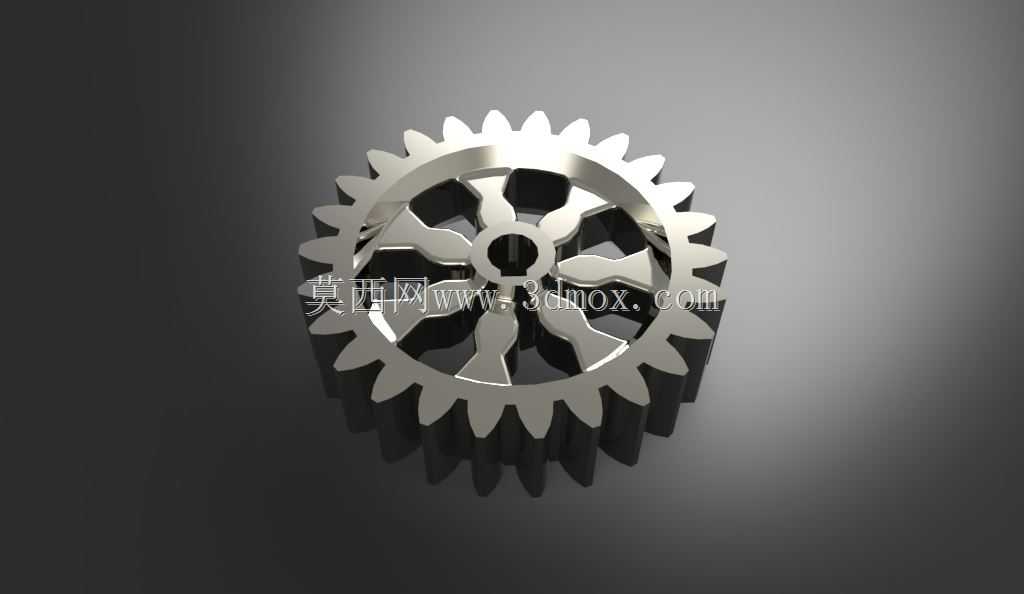

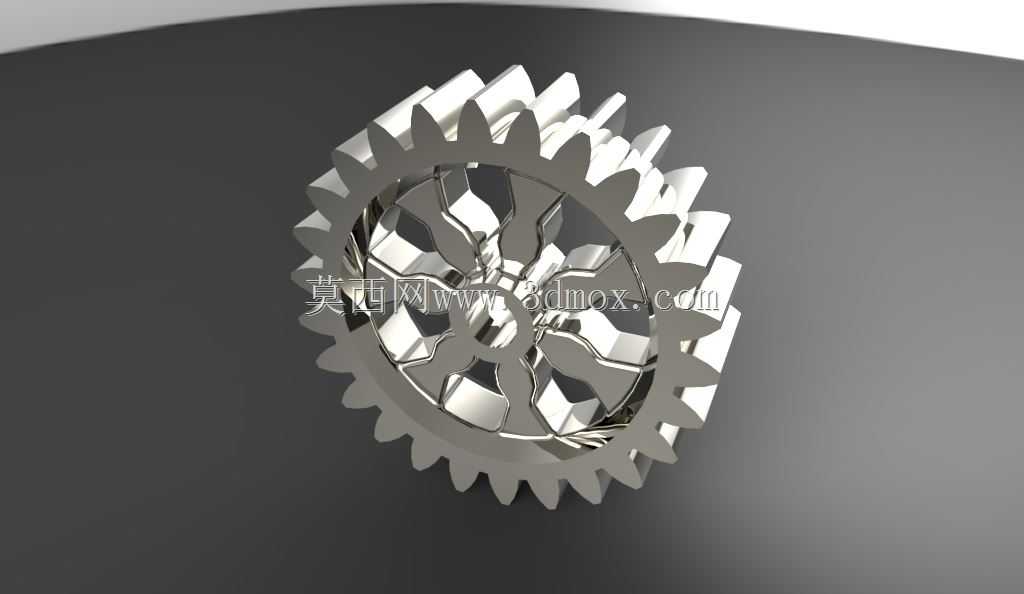

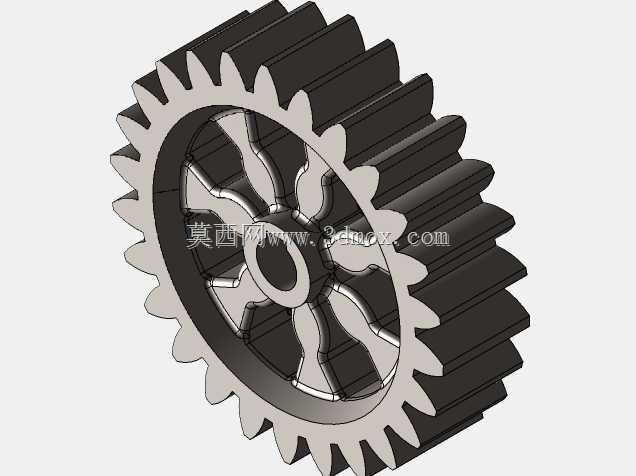

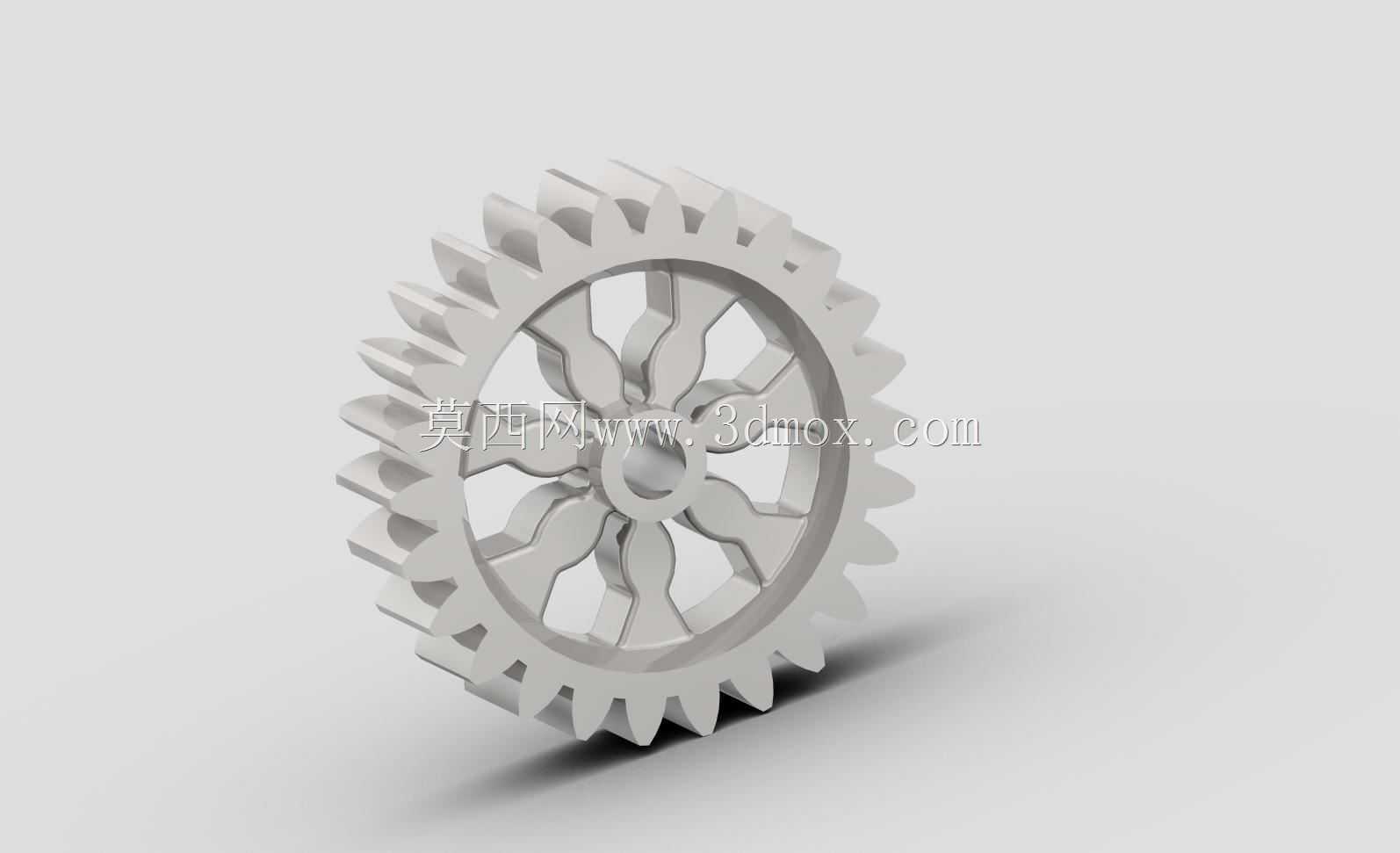

　　这次完成的直齿轮结构，在建模阶段就优先考虑了实际安装的边界约束，轮缘、轮辐、轮毂的尺寸比例完全参照机械设计手册里的经验取值范围，轮毂部分的内孔直径匹配常用的平键连接轴径，键槽的尺寸公差按照GB/T 1095的标准要求预留，保证和传动轴装配时不会出现过盈量过大或者间隙过大导致的传动冲击问题。轮辐采用了辐条式结构而非实心辐板，主要是考虑到齿轮外径超过120mm之后，实心结构会带来不必要的重量增加，在高速运转时会提升转动惯量，对驱动电机的启动扭矩要求更高，辐条的数量和截面尺寸经过反复校核，既保证轮齿传递扭矩时轮辐不会出现应力集中导致的变形，又尽可能降低了零件整体重量，适合对传动部件自重有要求的移动类自动化设备使用。

　　齿形部分的建模严格按照渐开线齿廓的生成逻辑完成，齿顶高系数、顶隙系数都取标准值，压力角采用通用的20度设计，保证和同模数的标准直齿轮能够正确啮合，不会出现卡齿、侧隙过大或者传动比不准的问题。齿宽的取值结合常用的传动负载场景设定，既保证足够的啮合接触面积来传递额定扭矩，又避免齿宽过大导致的轮齿受载不均问题——毕竟实际安装时两轴的平行度误差很难完全消除，齿宽过大反而会让轮齿一端出现偏磨，缩短零件使用寿命。轮齿的端面做了微小的倒角处理，不是建模时的随意操作，而是实际装配中倒角可以引导齿轮顺利进入啮合位置，也能去除热处理后的边缘毛刺，避免运转过程中毛刺脱落进入啮合区造成齿面损伤。

　　在实际设备选型应用里，这类直齿轮通常会成对使用，或者和齿条配合实现旋转运动到直线运动的转换，比如小型龙门设备的行走机构、自动化料仓的升降传动单元，用直齿轮搭配齿条的结构成本远低于丝杠传动，而且传动行程不受限制，维护也更简单。设计时特意将轮毂的轴向长度设置为略大于齿宽，这样在轴向定位时，轴肩和锁紧挡圈可以直接作用在轮毂端面上，不会挤压到轮齿部分，避免轮齿受轴向力出现变形。轮辐和轮缘、轮毂的连接位置都做了圆角过渡，避免直角位置的应力集中，在齿轮承受冲击载荷时，圆角可以分散应力，减少裂纹产生的概率，这一点在频繁正反转的传动场景里尤为重要，很多自制齿轮出现断齿问题，往往不是齿形强度不够，而是连接位置的应力集中导致的疲劳断裂。

　　建模过程中所有特征都采用参数化关联，模数、齿数、齿宽、轴孔直径这些核心参数都设置了可编辑的变量，后续如果需要适配不同的传动比或者安装尺寸，只需要修改对应参数就能重新生成齿形和整体结构，不需要重新绘制草图，能大幅提升同系列零件的设计效率。齿面的结构没有做额外的减重孔设计，主要是考虑到部分应用场景需要对齿轮进行高频淬火处理，过多的孔洞会导致热处理时变形量不均匀，影响后续的齿形精度，如果是用于低速、无热处理要求的场景，也可以在辐条之间的区域开设减重孔进一步降低自重，但开孔的位置和尺寸需要避开应力集中区域，不能影响轮辐的结构强度。

　　从实际装配的角度看，这个齿轮的安装基准是内孔轴线和轮毂端面，建模时这两个特征的形位公差已经在结构上预留了标注基准，后续出工程图时可以直接以此为基准标注齿圈径向跳动、端面跳动的公差要求，保证加工完成后的齿轮安装到轴上之后，运转时不会出现过大的径向窜动和端面摆动，降低传动过程中的噪音和振动。对于需要做动平衡的高速传动场景，辐条的均匀分布结构也方便后续做去重处理，不需要额外设计平衡块的安装位置，直接在辐条端面上去重就能满足动平衡精度要求。
