参数化斜齿轮传动结构三维设计

在各类需要平稳传动的机械结构中，斜齿轮的应用场景覆盖范围极广，从常规的输送线减速单元、机床主轴传动箱，到中小型动力设备的变速机构，都能见到这类零件的身影。和直齿圆柱齿轮相比，斜齿轮的轮齿沿螺旋线方向排布，啮合过程中轮齿是逐步进入接触再逐步脱离的，不会出现直齿轮啮合时的整齿冲击，传动过程的噪音更低、承载能力更强，尤其适合中高速、重载的传动工况。

这次完成的斜齿轮结构，在设计阶段就优先考虑了参数化调整的便利性，所有齿形参数、轮毂结构、辐板开孔尺寸都做了关联约束，后续只要调整模数、齿数、螺旋角、压力角这些核心参数，就能快速生成对应规格的齿轮模型，不用重复绘制齿廓曲线、切除轮齿的步骤，能大幅缩短系列化传动件的设计周期。齿形部分严格按照渐开线齿廓生成逻辑构建，齿根过渡圆角做了优化处理，避免应力集中导致的轮齿断裂风险，齿面的啮合接触区域经过曲率校验，保证啮合时的接触斑点分布符合传动精度要求，不会出现偏载、局部磨损过快的问题。

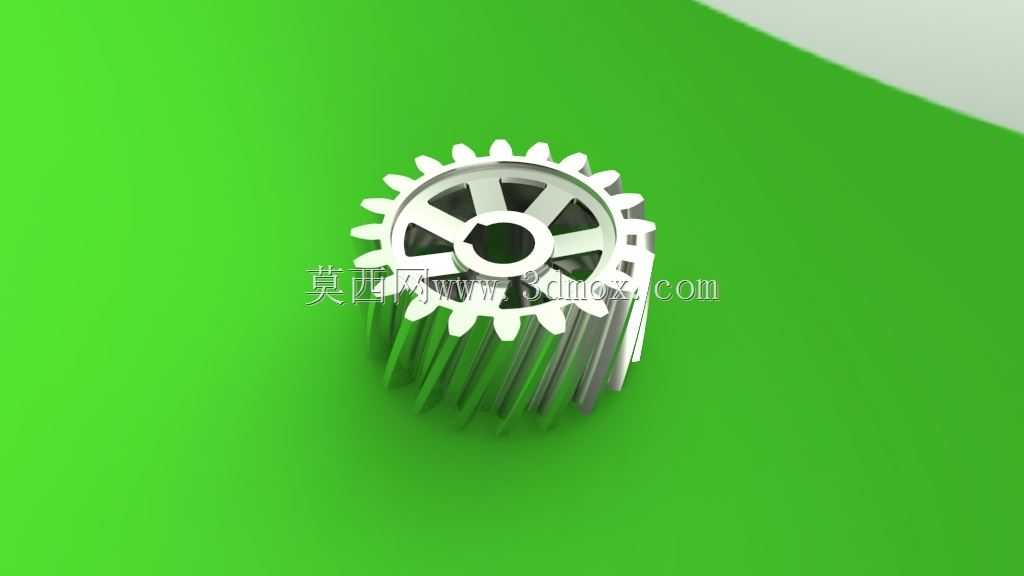

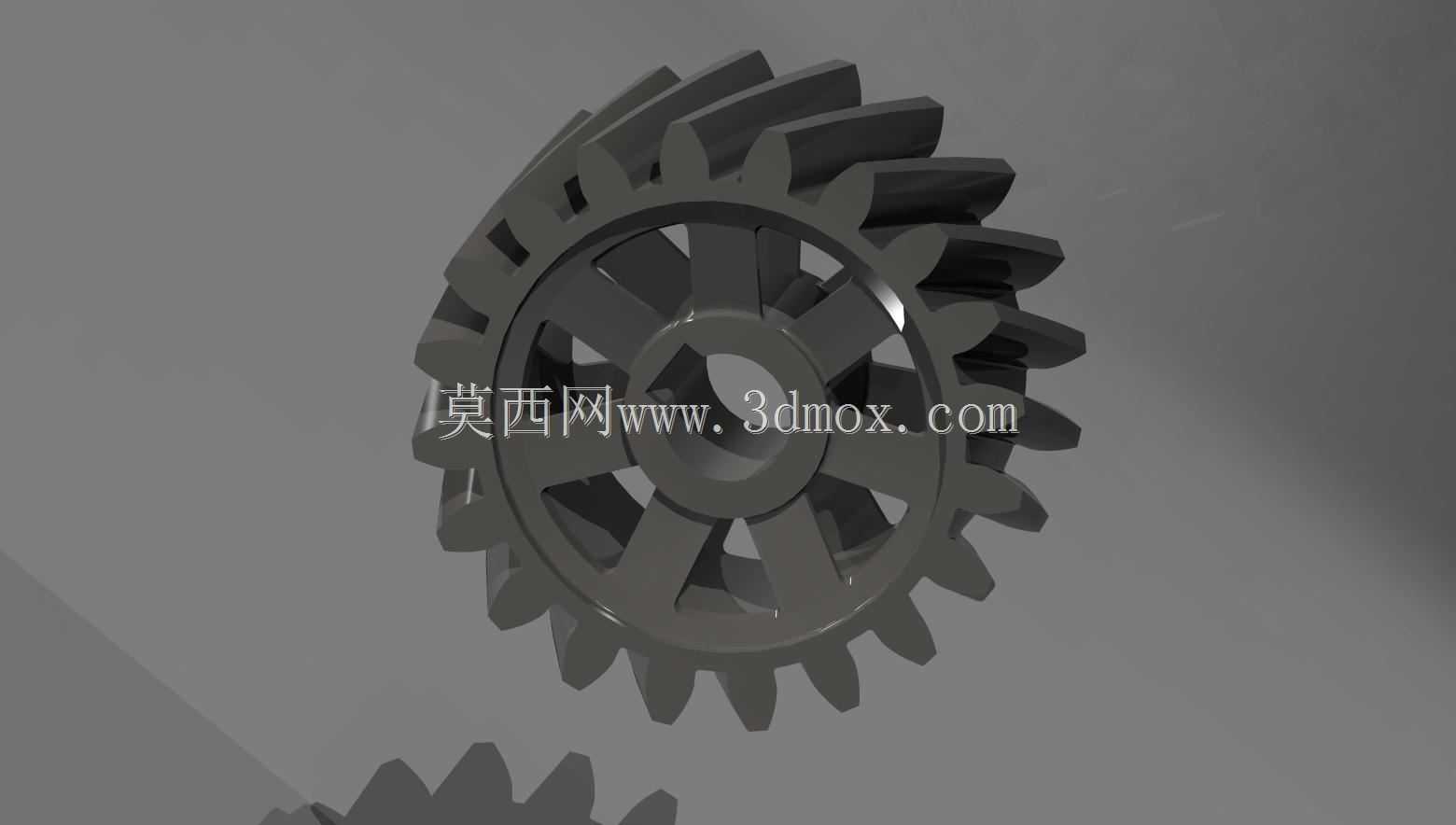

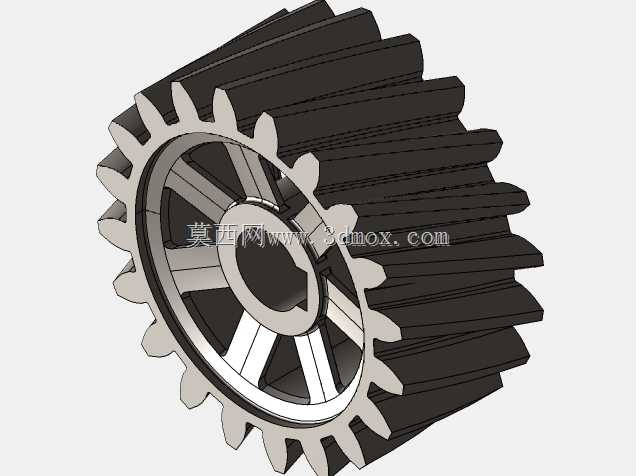

从结构细节来看，齿轮中心设置了标准的通孔安装位，孔壁预留了键槽加工的基准位置，和传动轴装配时可以通过平键传递扭矩，避免齿轮和轴之间出现相对转动。轮毂部分的厚度根据齿轮的承载扭矩做了匹配设计，既不会因为厚度过大增加不必要的转动惯量，也不会因为厚度不足导致装配后轮毂开裂。辐板部分采用了均匀分布的减重孔设计，在保证整体结构刚度的前提下，尽可能降低齿轮自身的重量，减少高速转动时的离心力影响，减重孔的边缘都做了圆角过渡，避免应力集中在孔位边缘产生结构缺陷。轮缘部分的厚度覆盖全齿高区域，保证轮齿的支撑刚度，啮合受力时不会出现轮缘变形导致的齿形偏差。

实际选型应用时，需要注意安装边界的匹配：齿轮的齿顶圆直径决定了传动箱内部的最小避让空间，装配时要保证齿顶和箱体内壁之间留有足够的安全间隙，避免转动过程中出现刮擦；齿轮的端面和相邻轴承、挡圈的定位尺寸要和轴系的轴向定位尺寸匹配，保证齿轮在轴上的固定位置准确，不会出现轴向窜动导致的啮合宽度不足。螺旋角的选择要匹配配对齿轮的参数，保证中心距符合传动箱的设计要求，同时要注意斜齿轮传动时会产生轴向力，对应的轴承选型要考虑轴向承载能力，搭配合适的轴向定位结构抵消轴向分力，避免轴系出现轴向窜动影响传动精度。

在装配校验环节，这个模型可以直接导入装配环境做干涉检查，验证齿轮和周边轴、轴承、箱体零件的间隙是否合理，也可以配合运动仿真模块，模拟齿轮啮合的运动过程，检查是否存在轮齿干涉、传动卡滞的问题，提前发现设计阶段的参数匹配问题，减少后续实物加工试装的返工成本。对于做传动系统设计的工程师来说，这类参数化的齿轮模型可以直接复用在不同的传动方案中，根据实际的传动比、承载需求调整参数后，就能快速生成符合设计要求的零件，不用从零开始构建齿形，能把更多精力放在传动系统的匹配校验、整体结构优化上，提升整体的设计效率。另外在做工艺性考量时，模型的结构也兼顾了常规的滚齿、插齿加工工艺要求，齿面的加工余量预留、轮毂的装夹基准都符合常规齿轮加工的工艺逻辑，不需要做额外的结构调整就能直接导出工程图用于生产加工。
