航空动力系统流线型喷气发动机舱结构

在航空动力系统的结构设计环节，发动机舱作为包裹核心喷气动力单元的关键承载构件，其设计合理性直接影响整台动力装置的气动效率、运行安全性与维护便捷性。不同于地面动力设备的外罩结构，航空场景下的发动机舱需要同时兼顾高速来流的气动减阻需求、内部动力单元的热防护边界、结构件的轻量化要求以及不同工况下的载荷传递路径，每一处曲面过渡、壁厚变化、开口位置都需要经过多轮气动仿真与结构校核才能最终定型。

从实际应用场景来看，这类流线型发动机舱主要适配亚音速飞行工况下的喷气动力单元，既可以用于固定翼通航飞机的翼下吊装动力段，也可作为小型无人喷气飞行器的机身集成动力舱段使用。在实际运行过程中，发动机舱首先承担的是整流功能：高速飞行时，来流会首先接触舱体前缘的圆弧过渡段，经过连续顺滑的曲面导流后，气流会沿舱体外壁均匀分流，避免出现局部气流分离导致的压差阻力激增，同时舱体的内型面需要与内部发动机的外轮廓保持合理的间隙，既为冷却气流预留流通通道，也能避免发动机运行过程中的振动传递到舱体引发结构共振。

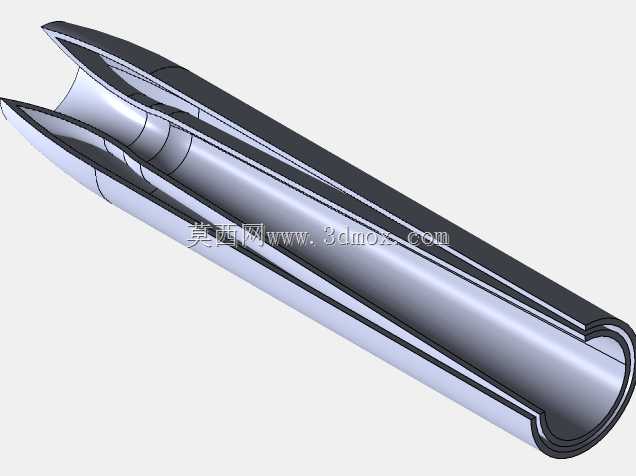

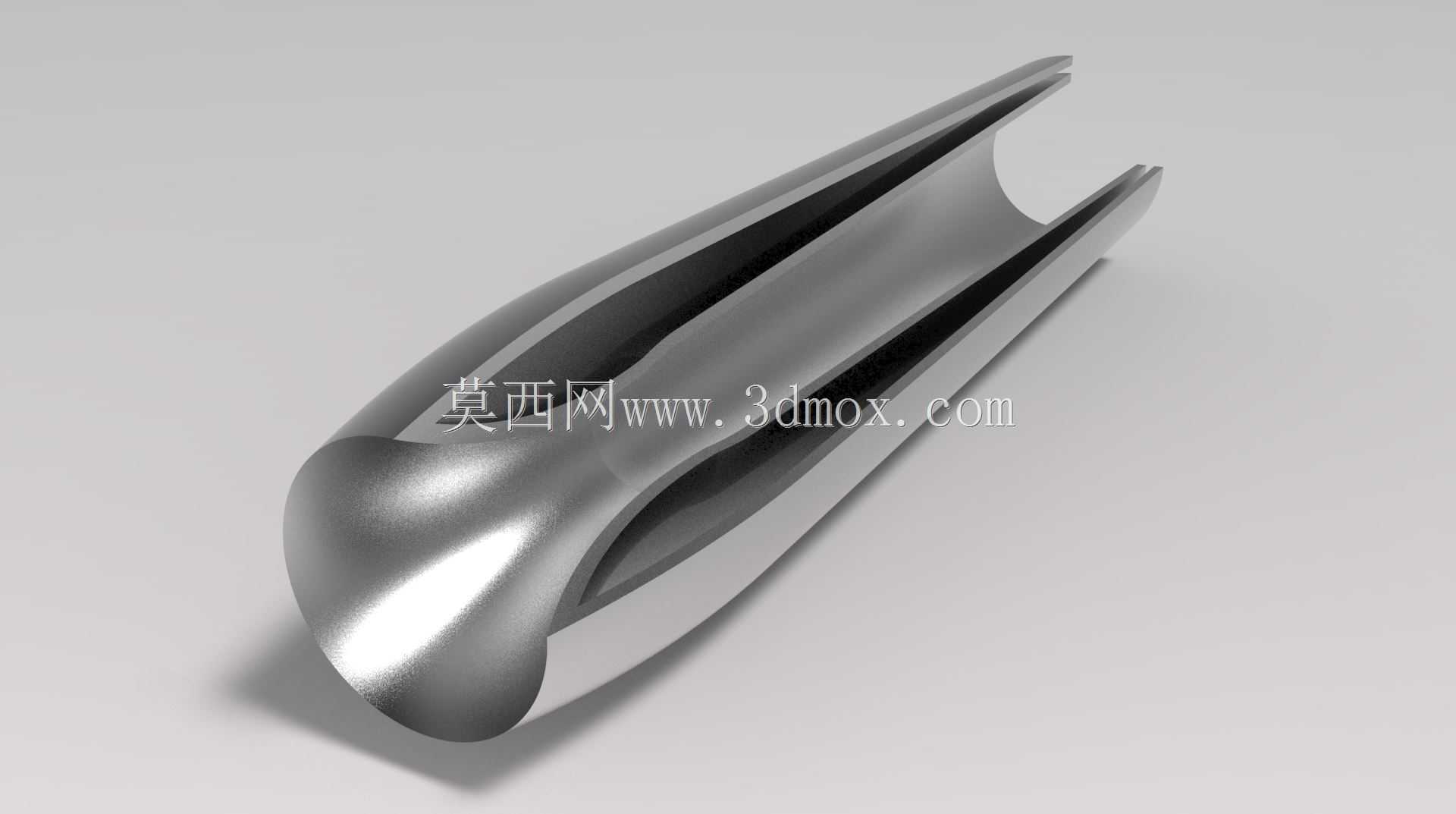

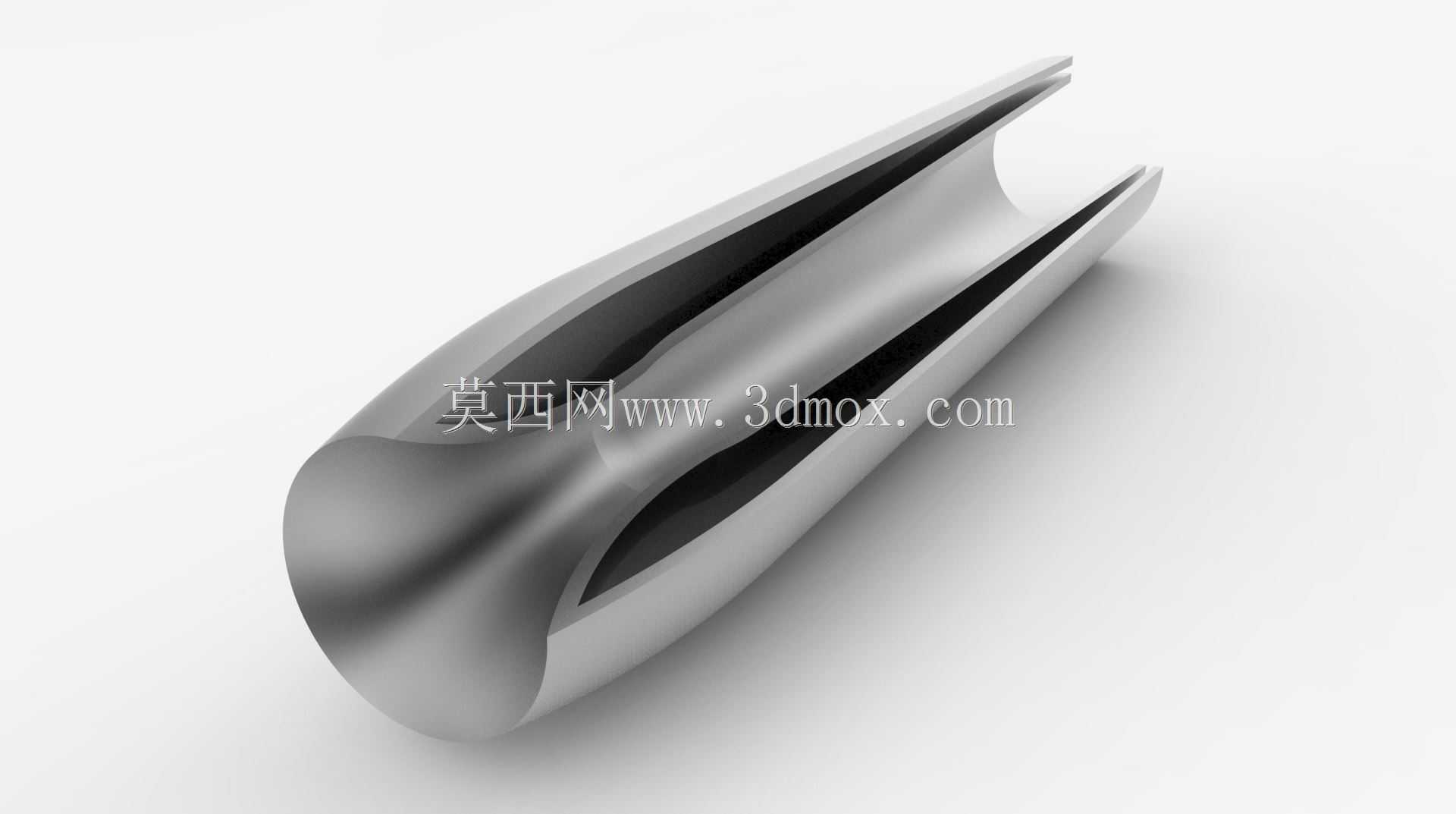

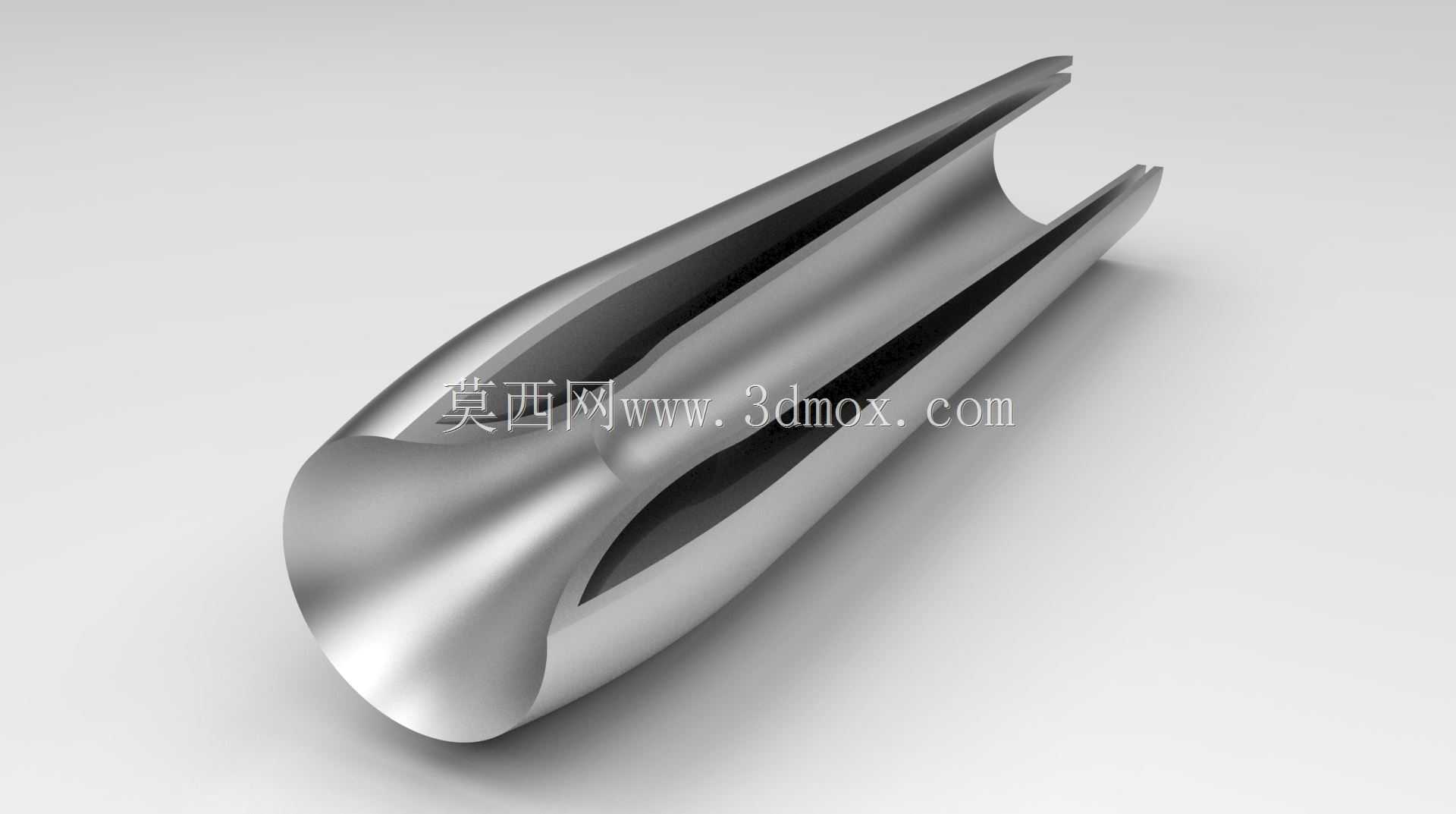

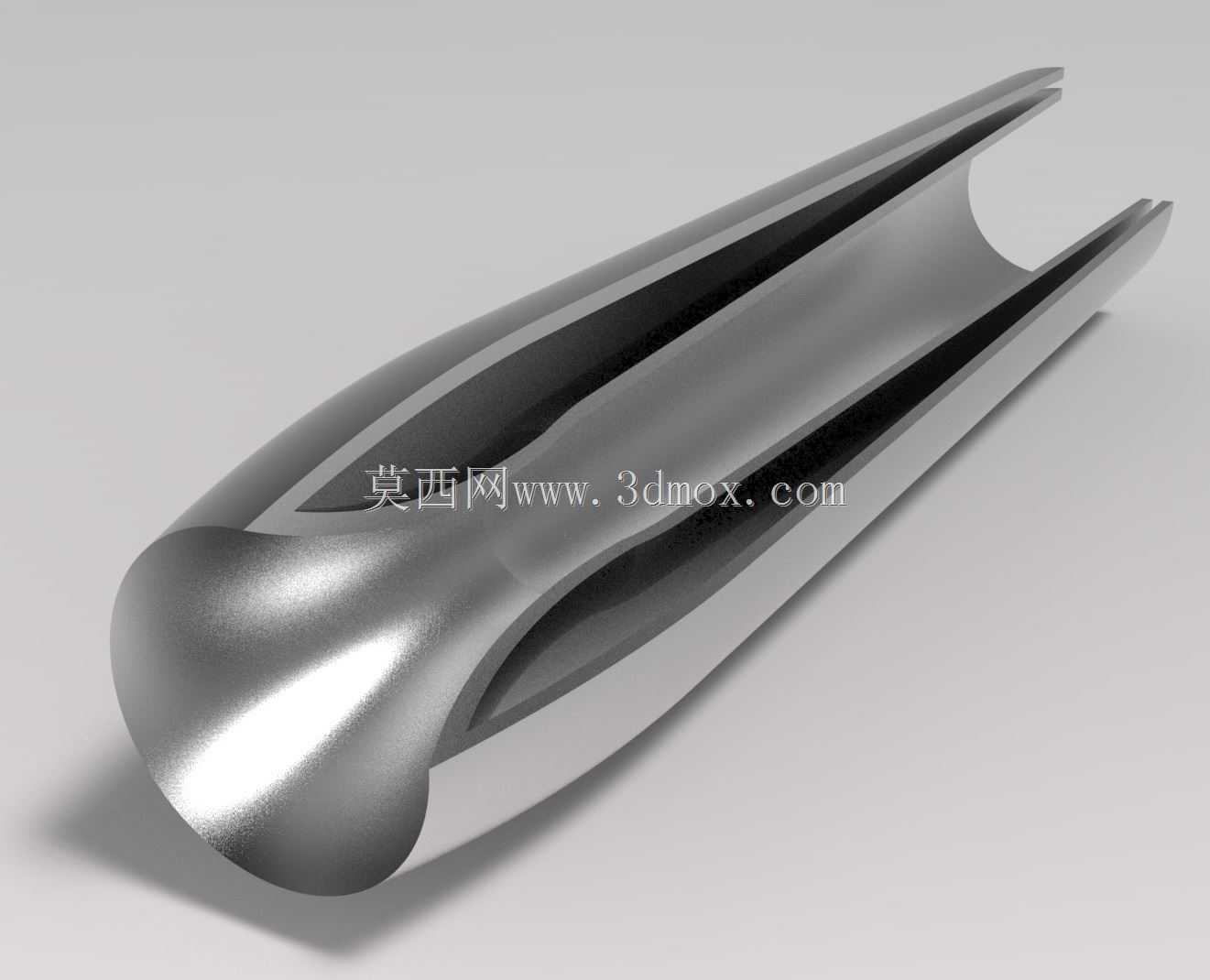

在功能特性设计上，该舱体采用一体化的流线型闭合结构，前缘做了大圆角钝头处理，能够有效降低高速来流对舱体前缘的冲击载荷，避免尖锐前缘在高速飞行中产生的激波阻力；舱体两侧的开槽结构并非简单的减重设计，而是对应内部发动机的引气通道与维护开口位置，在保证结构整体刚度的前提下，预留了内部管路敷设、传感器安装以及日常检修的操作空间，开槽边缘做了连续的圆角过渡，避免应力集中导致的结构疲劳损伤。舱体的尾部采用渐缩的楔形收尾结构，能够让流经舱体表面的气流在尾部平顺汇合，减少尾部涡流带来的阻力损失，同时尾部的型面尺寸需要与发动机尾喷口的扩张段保持同轴度匹配，避免高温喷流直接冲刷舱体内壁引发热变形。

从设计思路层面拆解，整个舱体的建模过程完全遵循气动优先、结构适配的原则：首先根据内部发动机的最大外轮廓尺寸确定舱体的最小内部包络边界，预留出15-25mm的环形间隙作为冷却通风与安装操作空间，在此基础上绘制舱体的纵向控制剖面，通过多段样条曲线拟合出从前往后连续顺滑的外轮廓线，保证整条轮廓线的曲率变化连续无突变，避免出现曲率拐点引发表层气流分离；之后通过沿纵向引导线扫掠的方式生成舱体的基础曲面，再对两侧开槽位置进行曲面裁剪与边界补强，在开槽边缘增加局部加厚的翻边结构，既提升开槽位置的结构刚度，也能避免开槽处的锐边切割流经的气流产生额外紊流。

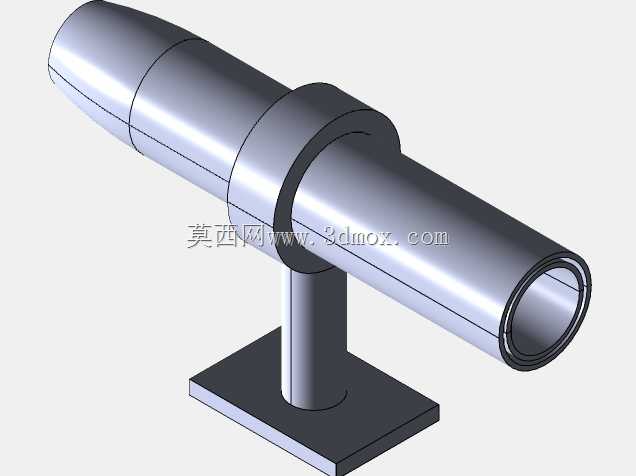

关于安装边界与尺寸适配，该舱体的前端设置有与发动机前安装节匹配的连接法兰面，法兰面的平面度公差控制在0.1mm以内，保证安装后舱体与发动机的同轴度偏差不超过0.2mm，避免运行过程中出现偏磨；舱体的中段设置有两处对称的吊装挂点，挂点的位置经过重心校核，保证整个动力单元吊装后重心落在挂点连线的中心位置，减少飞行过程中的附加力矩；舱体的尾部设置有与尾喷管连接的定位止口，止口采用间隙配合设计，能够补偿发动机高温运行过程中产生的热膨胀量，避免热应力导致的结构变形。整个舱体的壁厚采用渐变设计，前缘受气流冲击较大的位置壁厚设置为3mm，向尾部逐渐过渡到2mm，在保证结构强度满足1.5倍最大气动载荷要求的前提下，尽可能降低结构自重，匹配航空设备的轻量化设计要求。

在实际建模过程中，需要特别注意舱体内外表面的曲面光顺性检查，通过曲率梳分析工具对每一段曲面进行连续性校验，保证外表面达到G2连续标准，这样加工成型后的舱体表面才能满足气动要求，不会因为局部曲面凹陷或凸起导致气流分离；同时需要对所有的连接位置做应力仿真校核，在最大过载工况、最大温度载荷工况下，安装挂点、法兰连接位置的应力值需要低于材料许用应力的60%，预留足够的安全裕度，应对航空场景下复杂多变的载荷工况。
