剖分式滑动轴承座普卢默块结构设计

在常规的轴系传动布局中，这类剖分式结构的轴承支撑件，也就是常说的普卢默块，多数用在中低速、载荷平稳的长轴跨距布置场景里，比如输送线的从动辊支撑、小型风机的主轴定位、轻工设备的传动轴托举位置，相比整体式轴承座，它最大的优势就是轴系装配时不需要从轴端逐一套入，能在轴系中间段直接完成安装固定，后期维护更换轴瓦的时候也不用拆解整根轴上的联轴器、带轮等外接零件，大幅降低现场运维的拆装工作量。

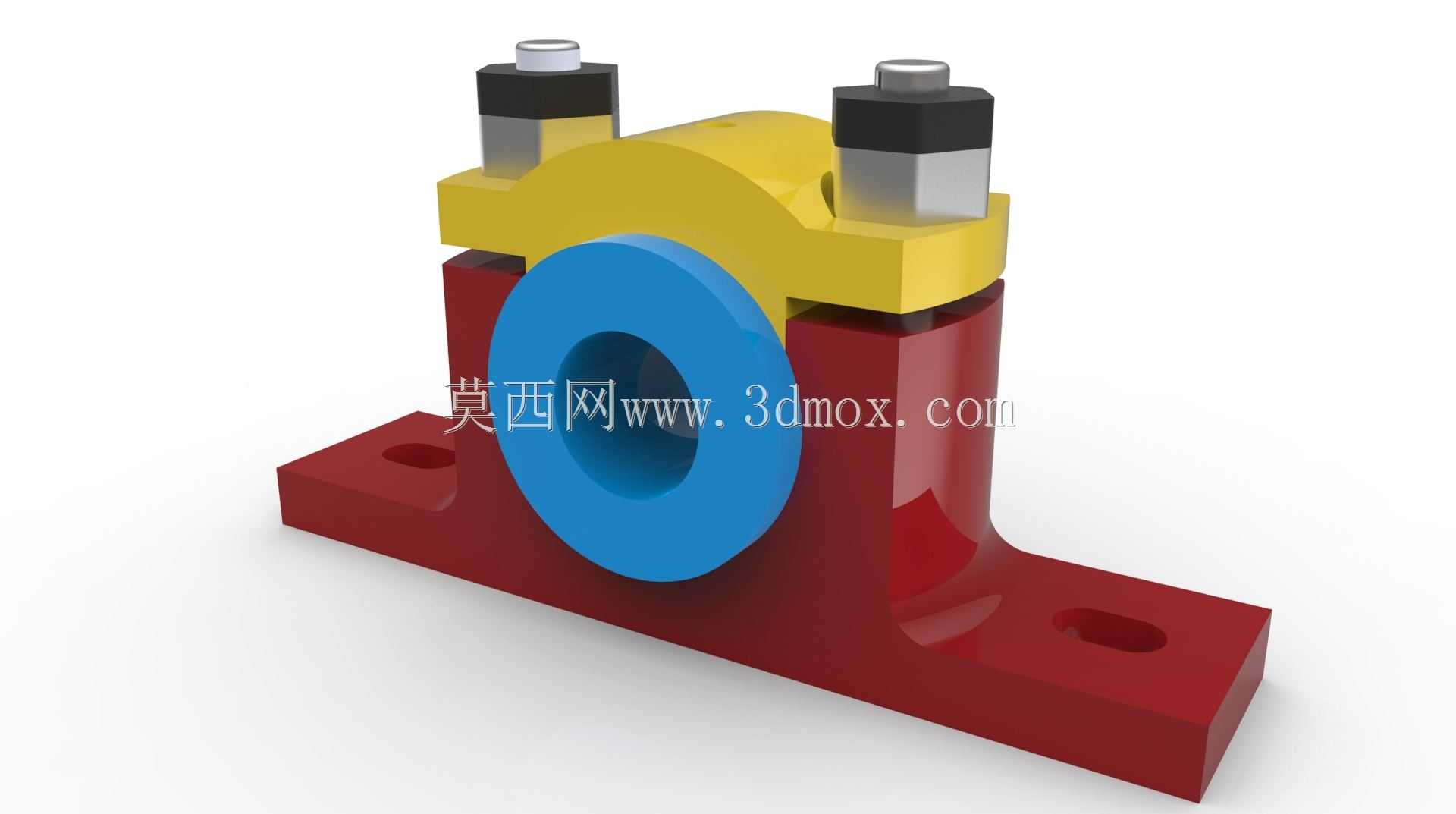

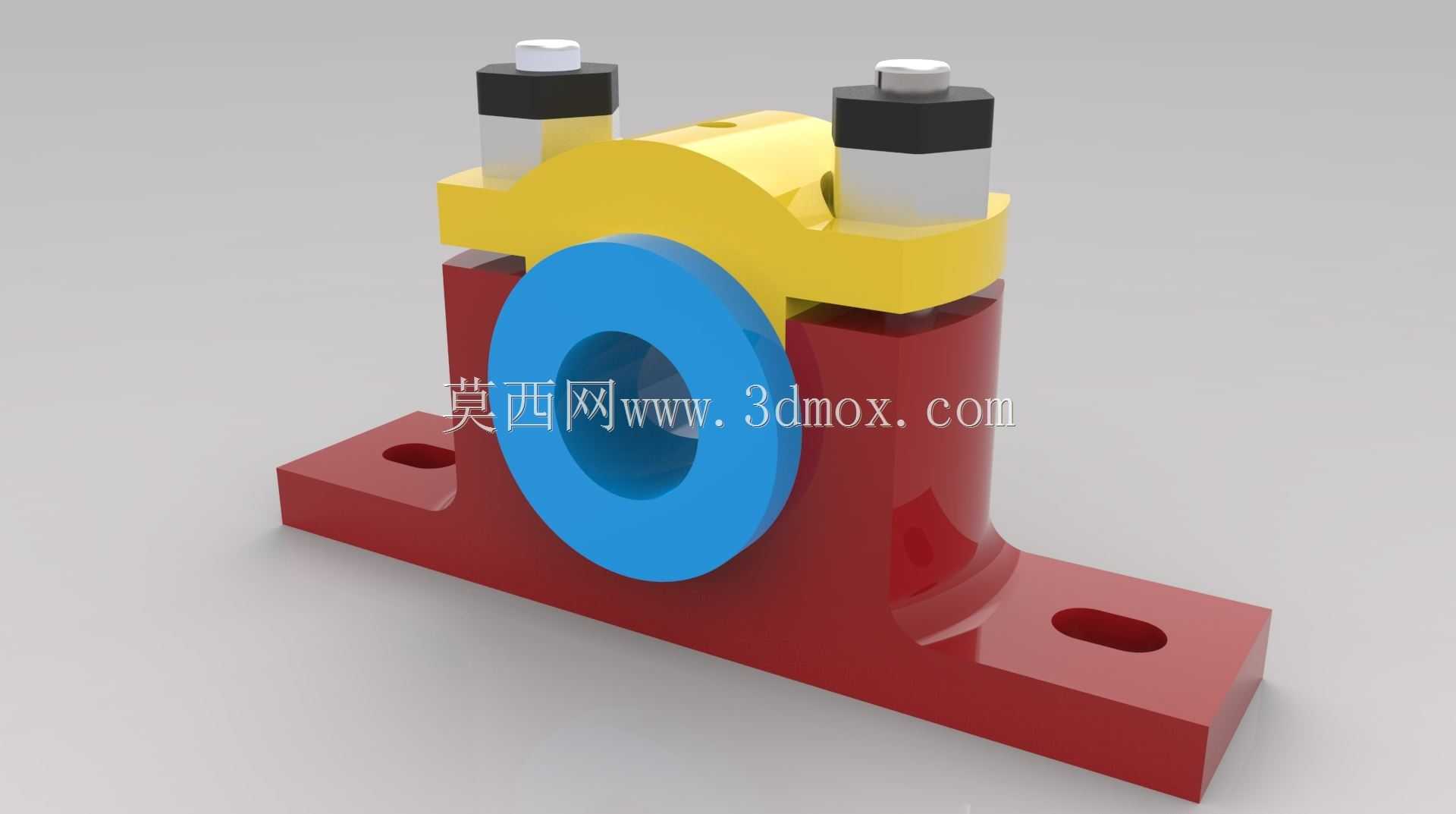

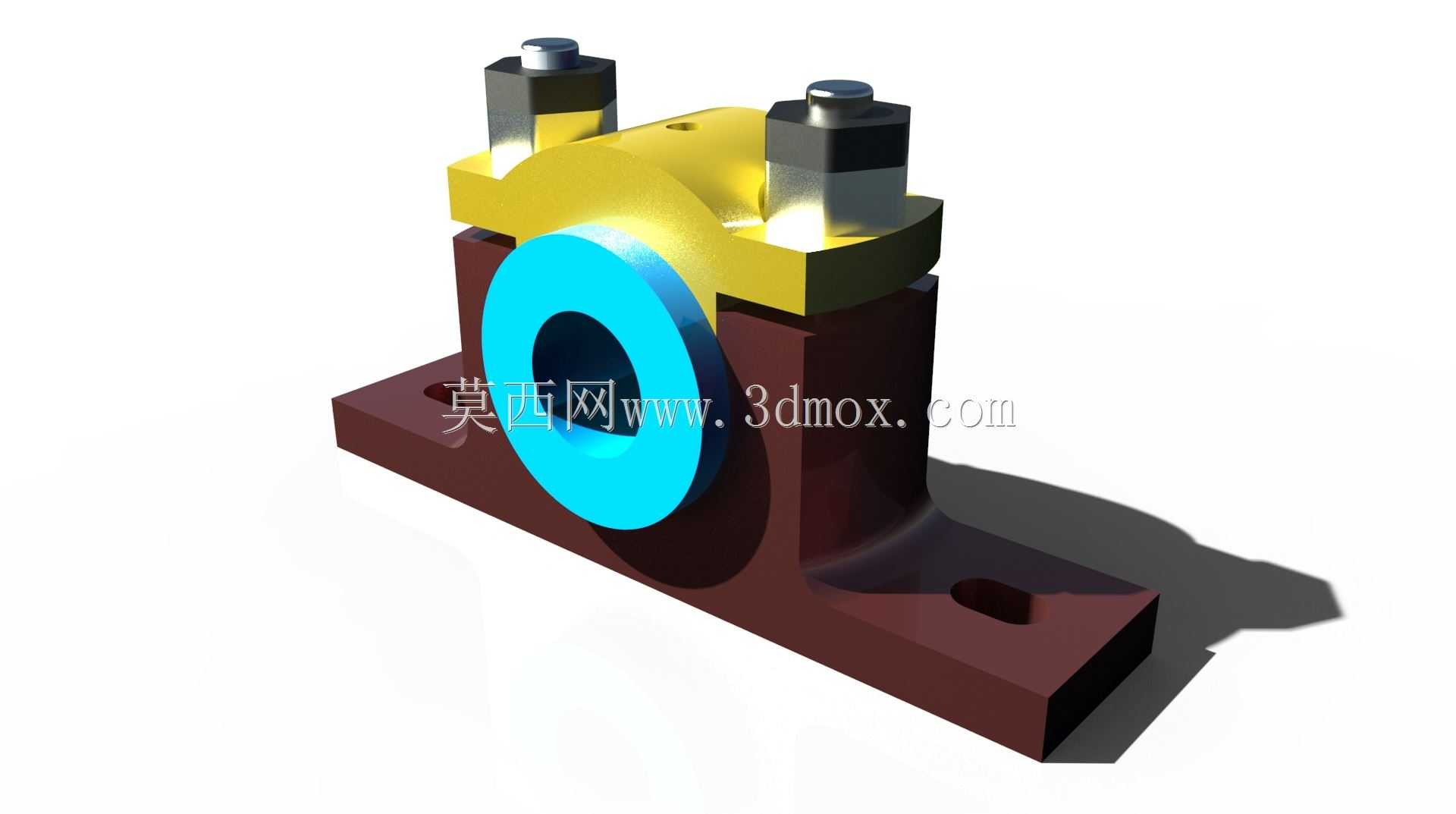

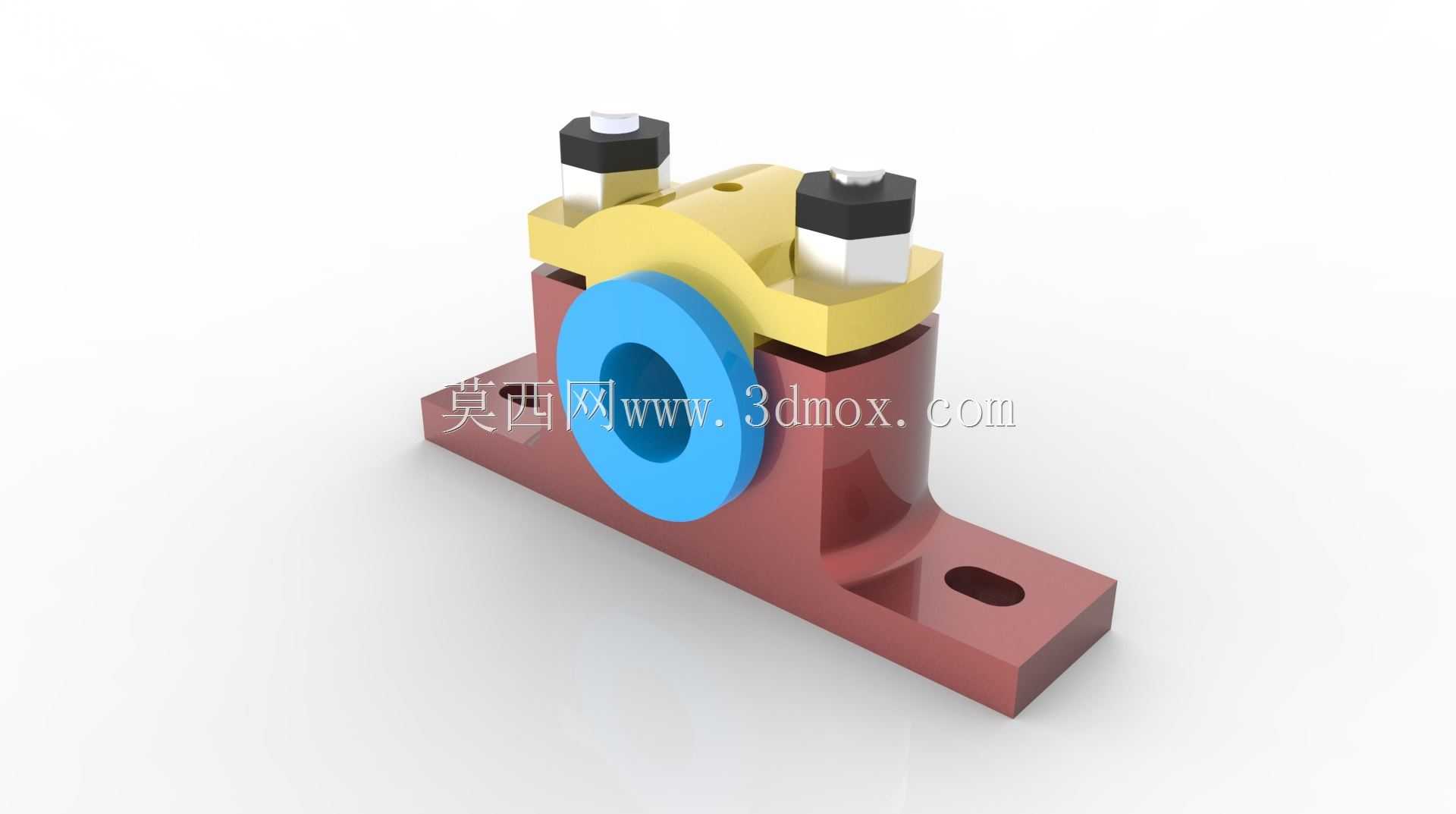

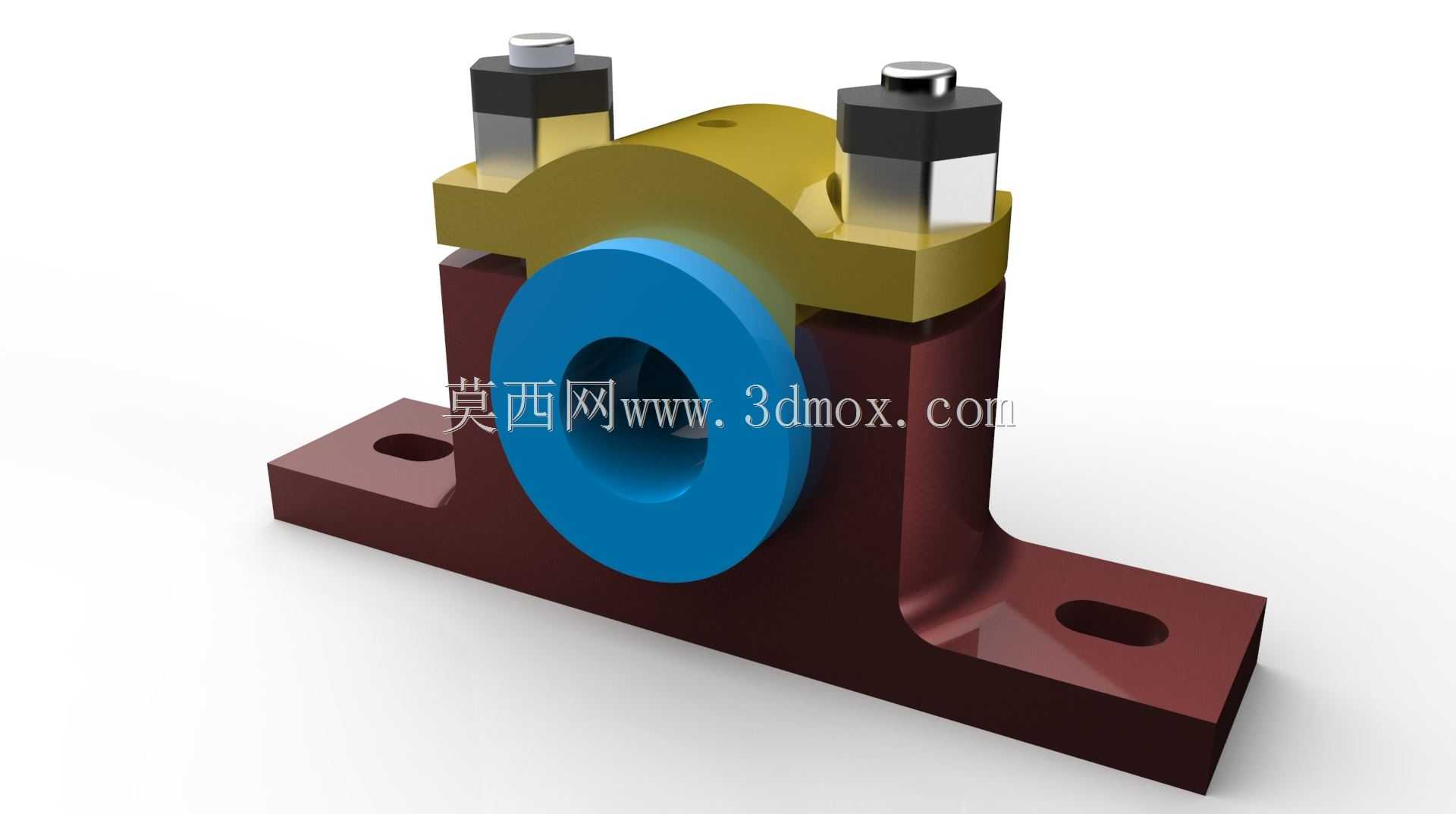

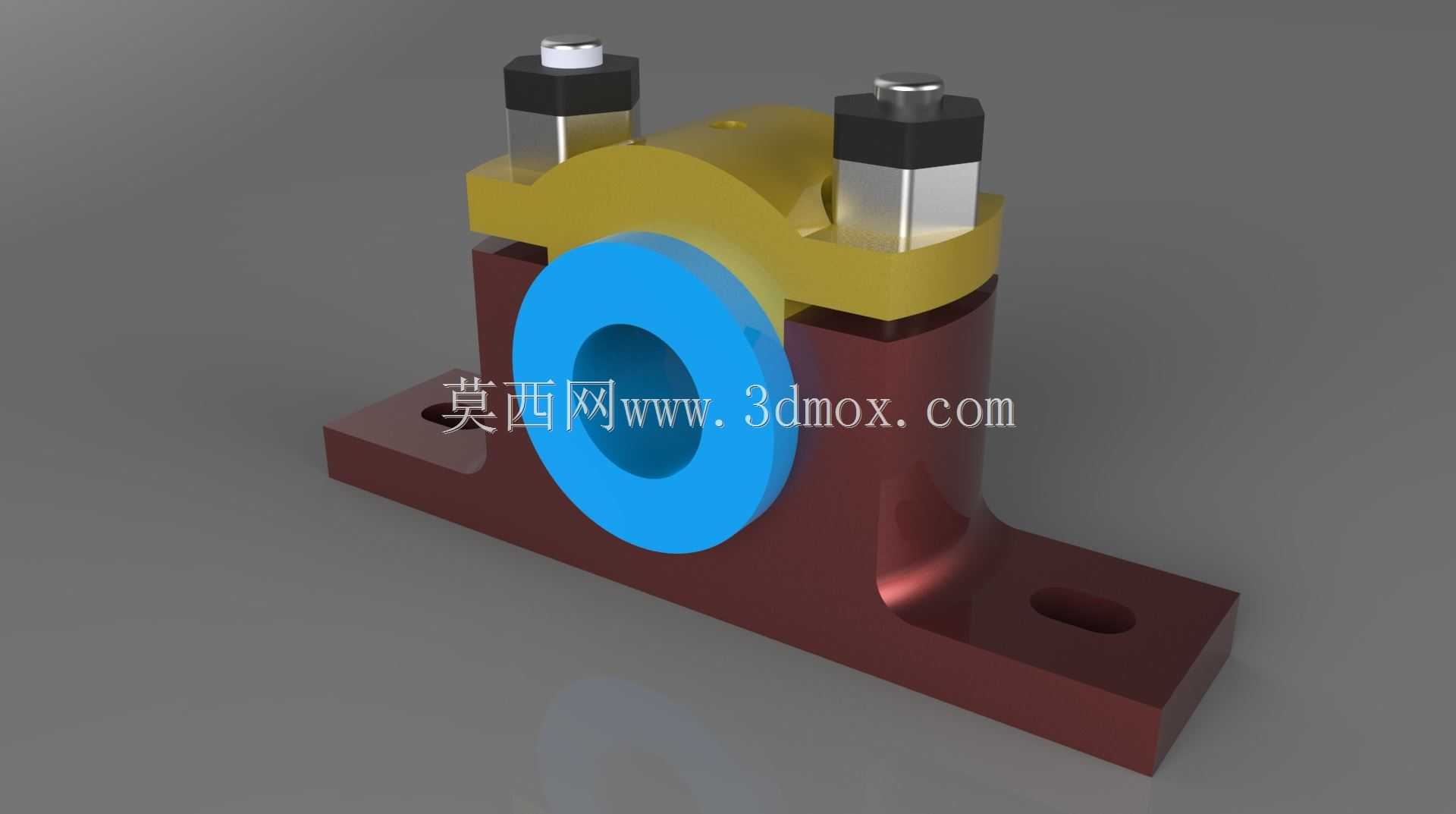

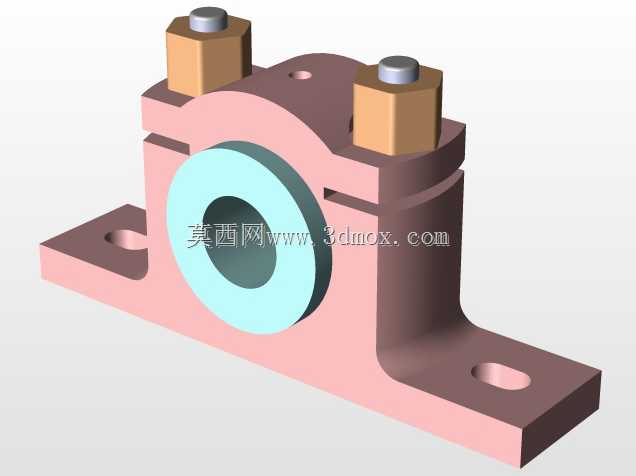

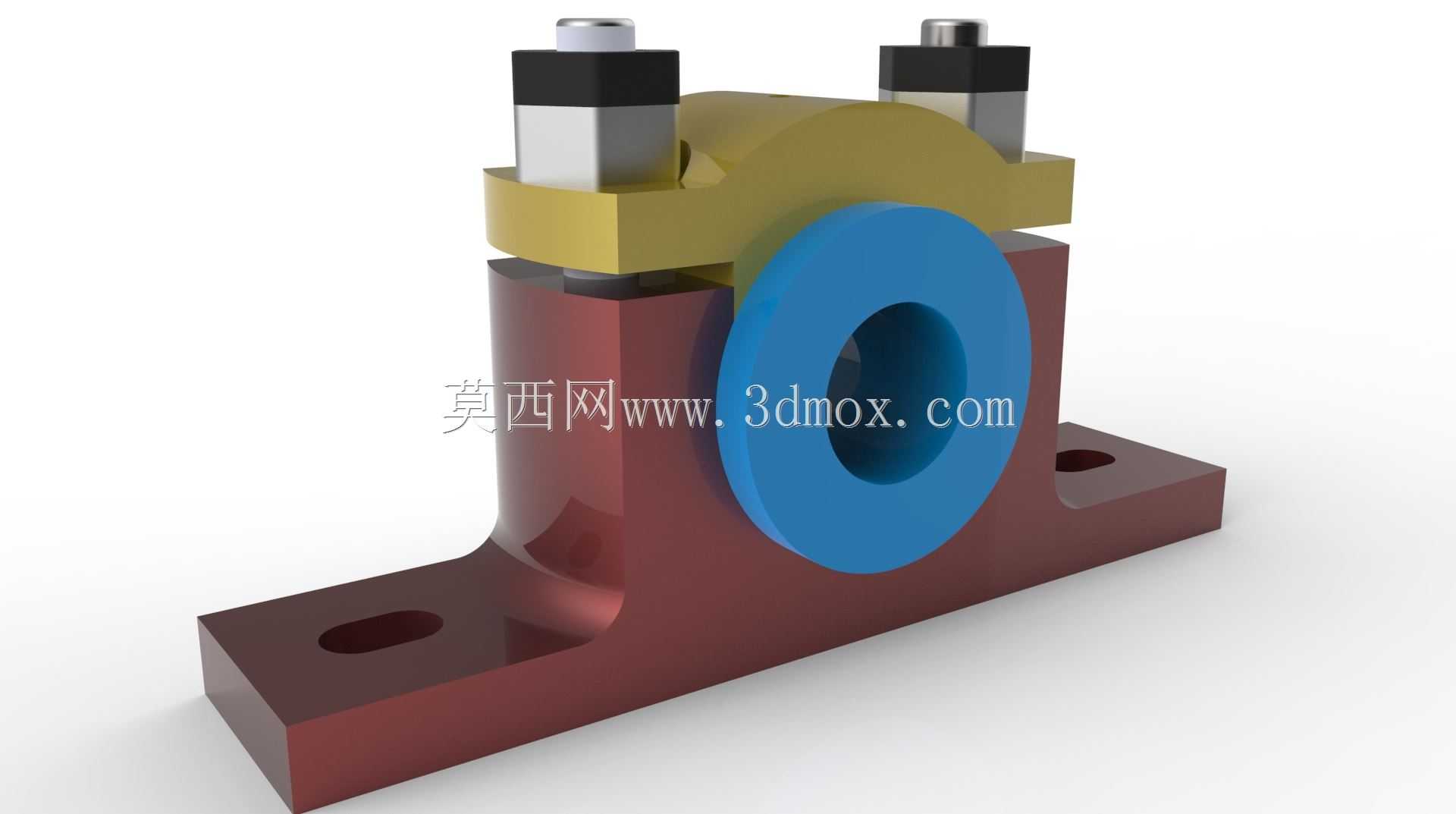

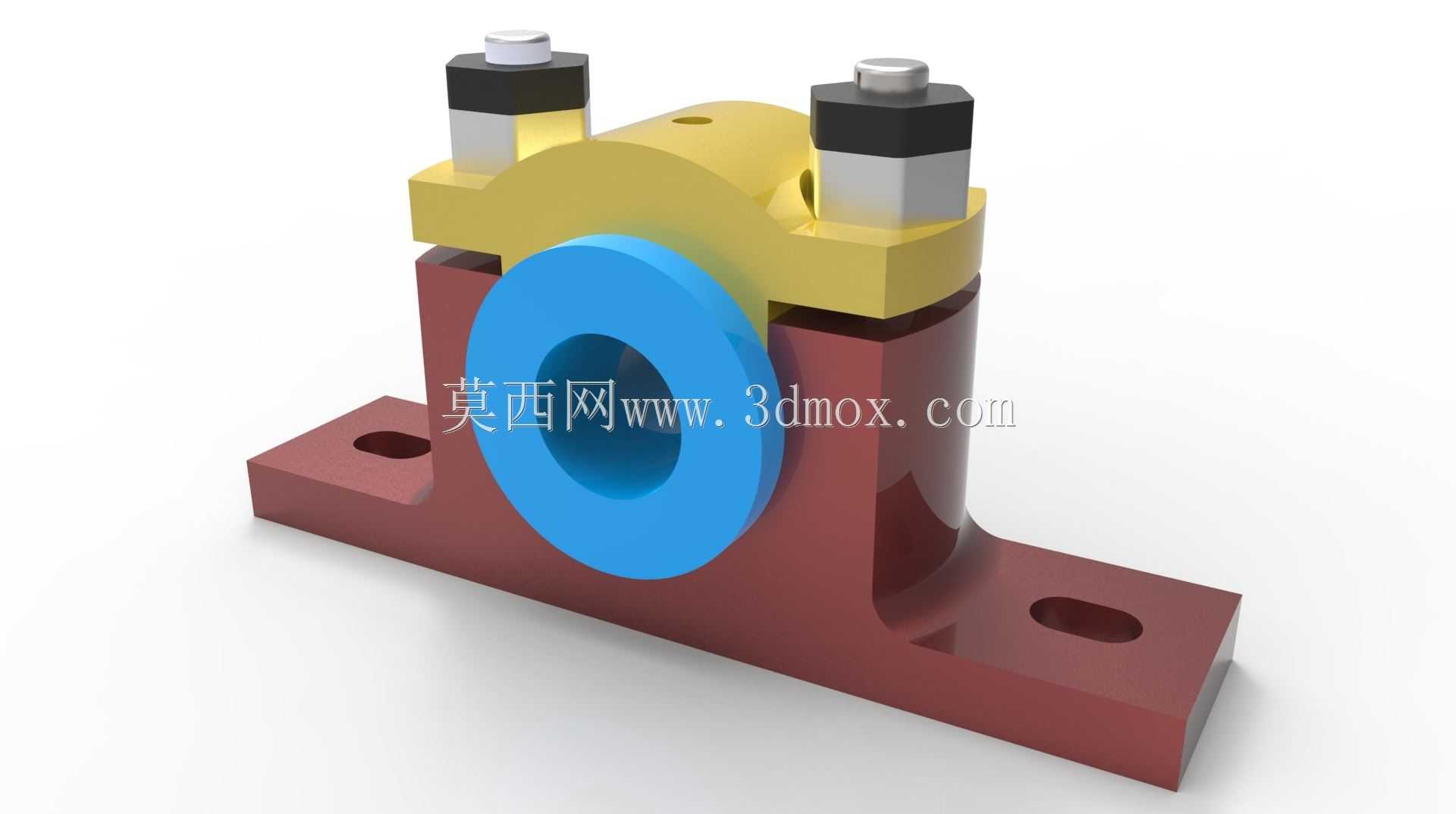

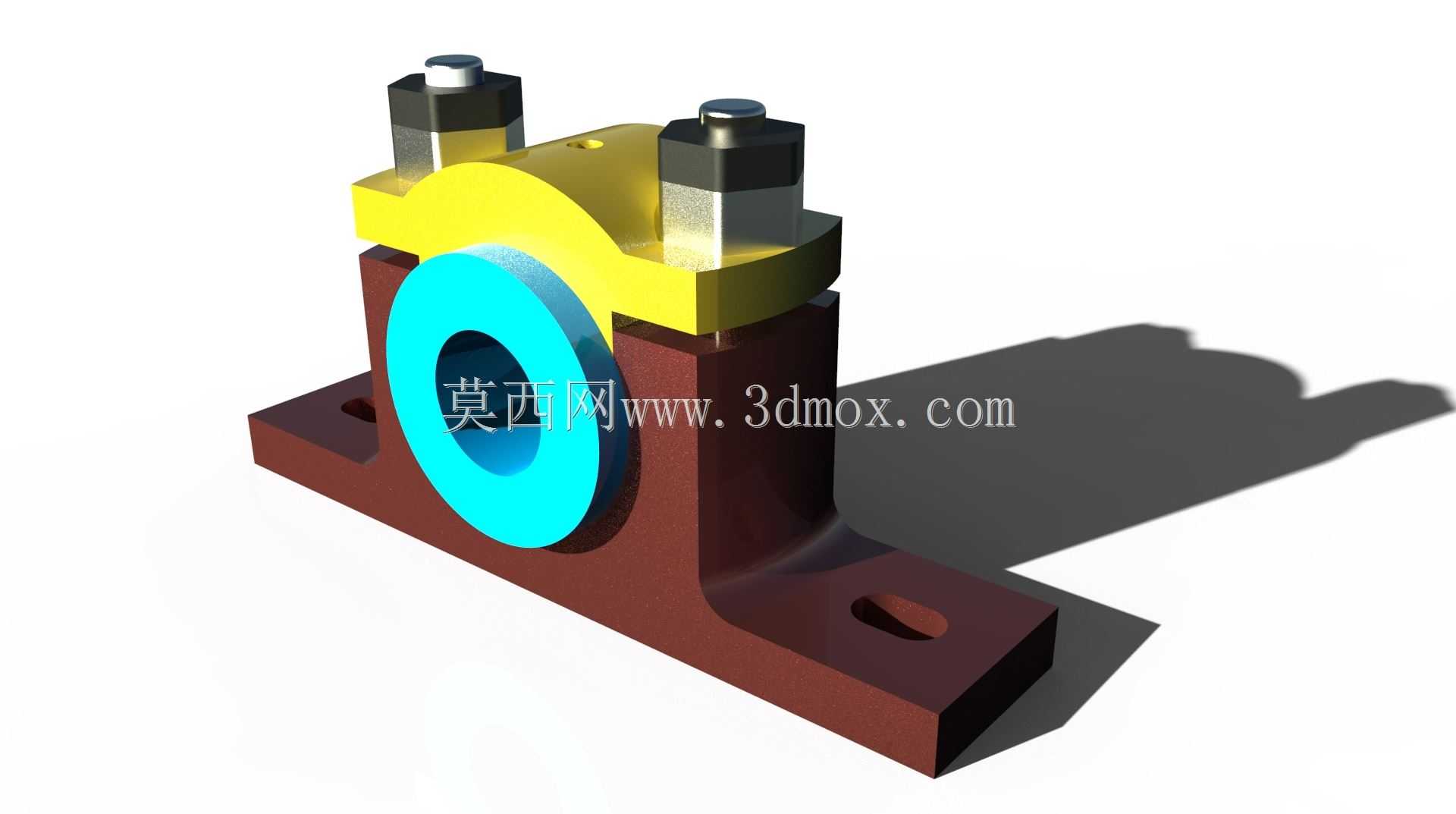

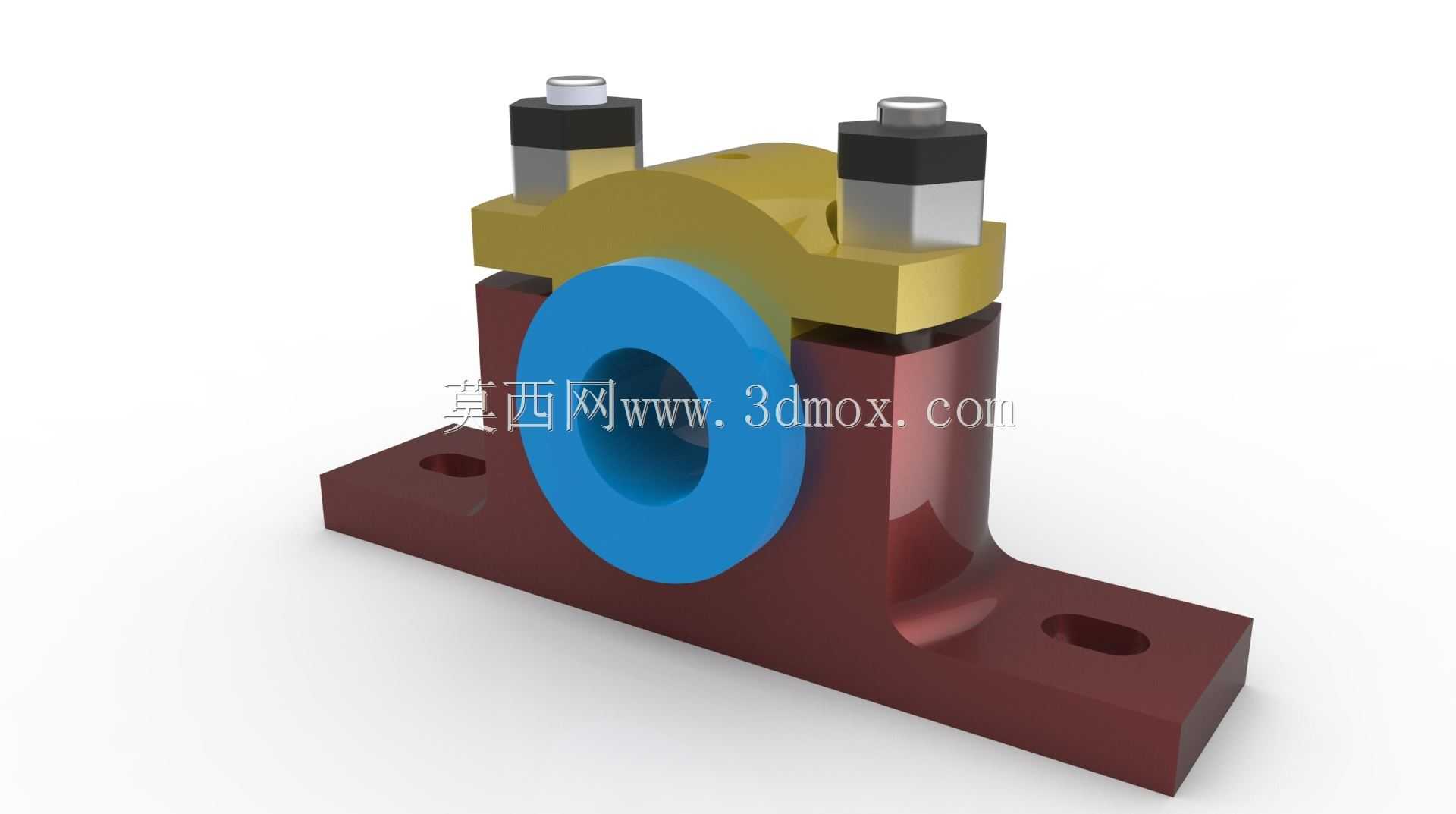

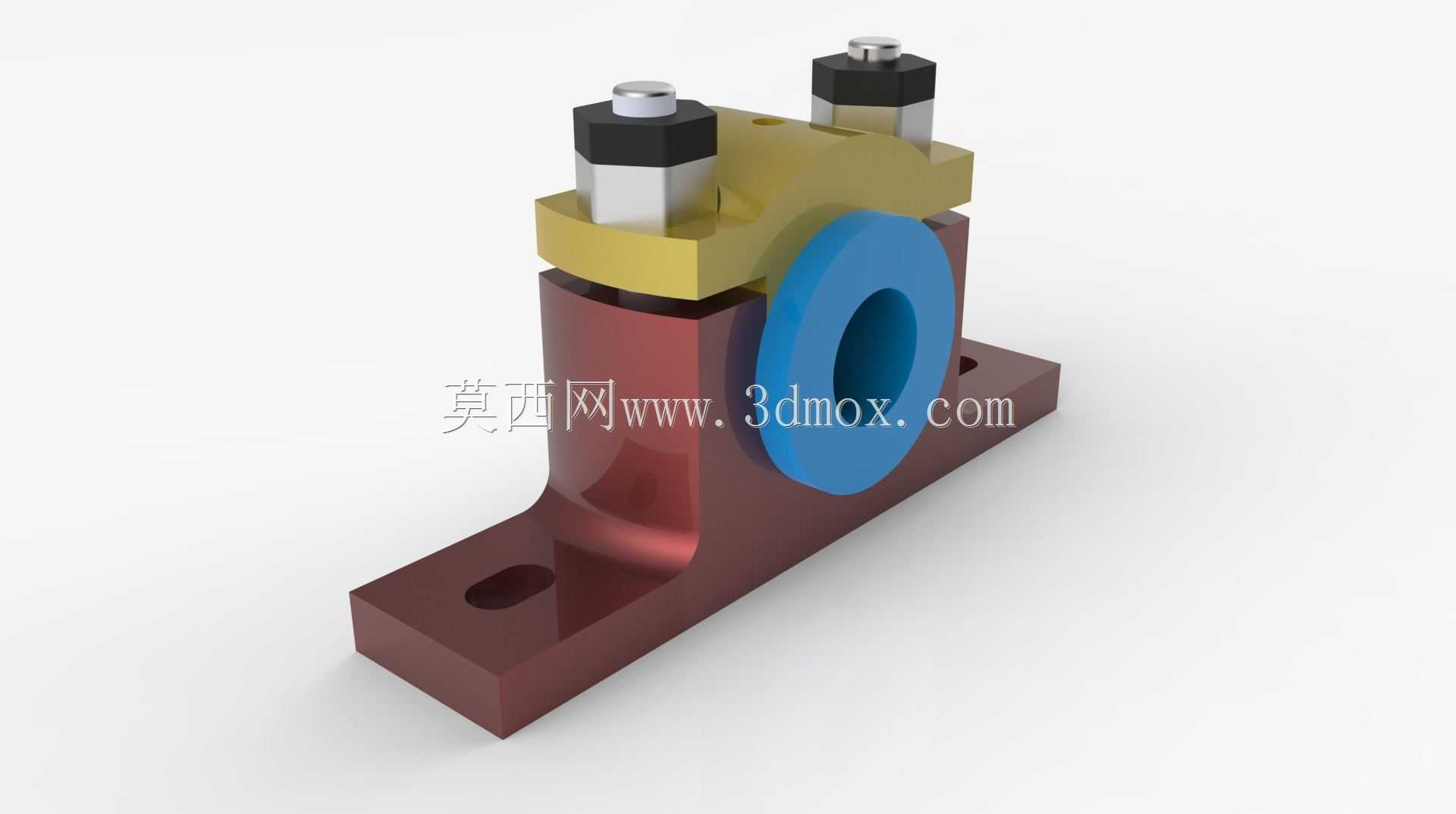

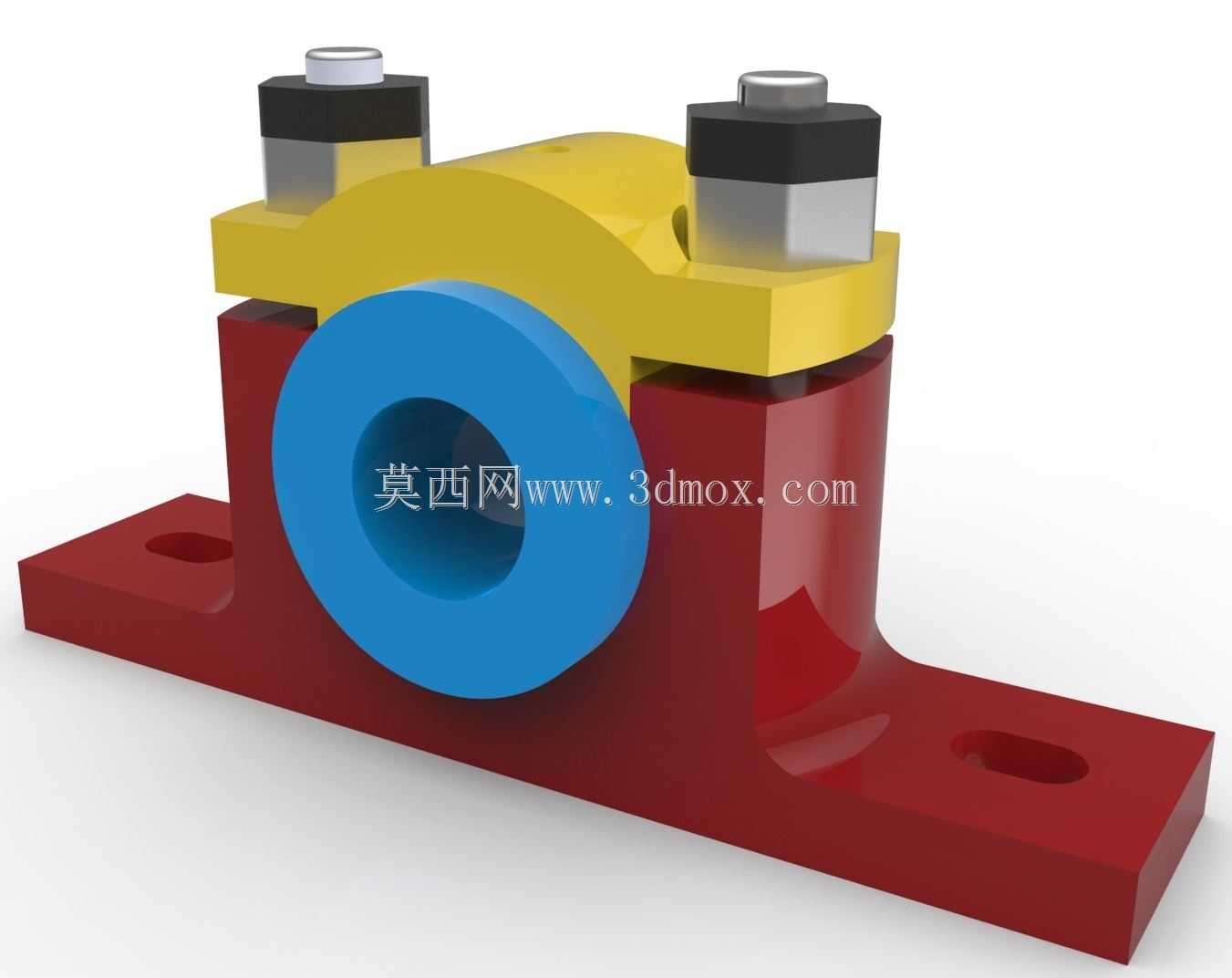

从实际功能来看，这个部件的核心作用是给旋转轴提供径向支撑，约束轴的径向跳动量，同时承受轴系传递过来的径向载荷，部分适配斜置轴的同类型结构还能承受一定的轴向分力。整个组件分为底座、上盖、轴瓦、锁紧螺栓四个核心部分，底座采用带两个安装长孔的法兰式结构，安装孔做成长圆孔是为了适配现场安装时的基础孔位偏差，装配时可以在小范围内调整轴承座的轴向位置，找正轴系同轴度之后再拧紧地脚螺栓完成固定，底座的支撑立面做了渐变圆弧过渡，没有直角应力集中结构，能在承受冲击载荷时分散应力，避免底座根部出现开裂问题。

设计这个结构的时候，首先要匹配对应轴径的轴瓦尺寸，轴瓦的内孔公差要和选配的轴颈公差形成间隙配合，保证轴旋转时能形成稳定的润滑油膜，上盖和底座的结合面做了精准的止口定位，装配时不需要额外找正就能保证上下轴瓦的同轴度，两个锁紧螺栓分布在轴孔的两侧对称位置，拧紧时要按照对角线顺序分次施力，避免上盖偏斜导致轴瓦抱轴。轴瓦选用的是带储油槽的铜合金材质，内孔表面的储油槽能在运转时存储润滑脂，减少轴颈和轴瓦的干摩擦，延长部件的使用寿命。

从安装边界来看，这类轴承座的底座安装面需要和设备安装基础保持平面贴合，平面度误差不能超过0.1mm每100mm长度，否则拧紧地脚螺栓后会导致底座变形，挤压轴瓦造成轴旋转卡滞。两个安装孔的中心距要和基础预埋孔的中心距偏差控制在±0.5mm以内，上盖顶部的螺栓拧紧力矩要按照对应螺栓的材质等级设定，不能过力拧紧导致螺栓塑性变形，也不能力矩不足导致运转时上盖松动。轴瓦装入座孔之后，要保证轴瓦的外圆和座孔完全贴合，接触面积不低于85%，避免轴瓦在孔内出现转动、窜动的问题。

在实际选型应用时，要先核算轴系的径向载荷大小、运转转速、工作环境温度，匹配对应载荷等级的轴承座型号，不能用轻型座替代重型座承受重载冲击，否则很容易出现底座断裂、螺栓拉断的故障。如果是在多粉尘、潮湿的工况下使用，还要在轴承座的两端加装密封端盖，防止外界的粉尘、水汽进入轴瓦配合面，磨伤轴颈和轴瓦表面。装配完成后要手动盘动轴件，检查旋转是否顺畅，没有卡滞、异响之后再进行空载试运转，试运转时要注意轴承座的温升，正常工作时座体温度不能超过环境温度40℃，如果出现温升过快、异常振动的情况，要立刻停机检查同轴度、螺栓拧紧力矩、润滑状态是否符合要求。

这类剖分式轴承座的结构通用性很强，只要轴径、载荷参数匹配，就能替换不同设备上的同规格支撑件，不需要重新设计安装基础，在通用机械的轴系设计里应用非常广泛，建模时要重点保证结合面的止口配合尺寸、轴瓦孔的圆柱度、安装孔的位置度公差，这些尺寸直接影响最终的装配精度和使用性能，底座的圆角过渡、螺栓孔的沉头深度这些细节结构也不能忽略，沉头深度不足会导致螺栓头无法完全沉入，影响上盖和底座的贴合紧密性。
