网格加强型轴类支撑枕式安装座

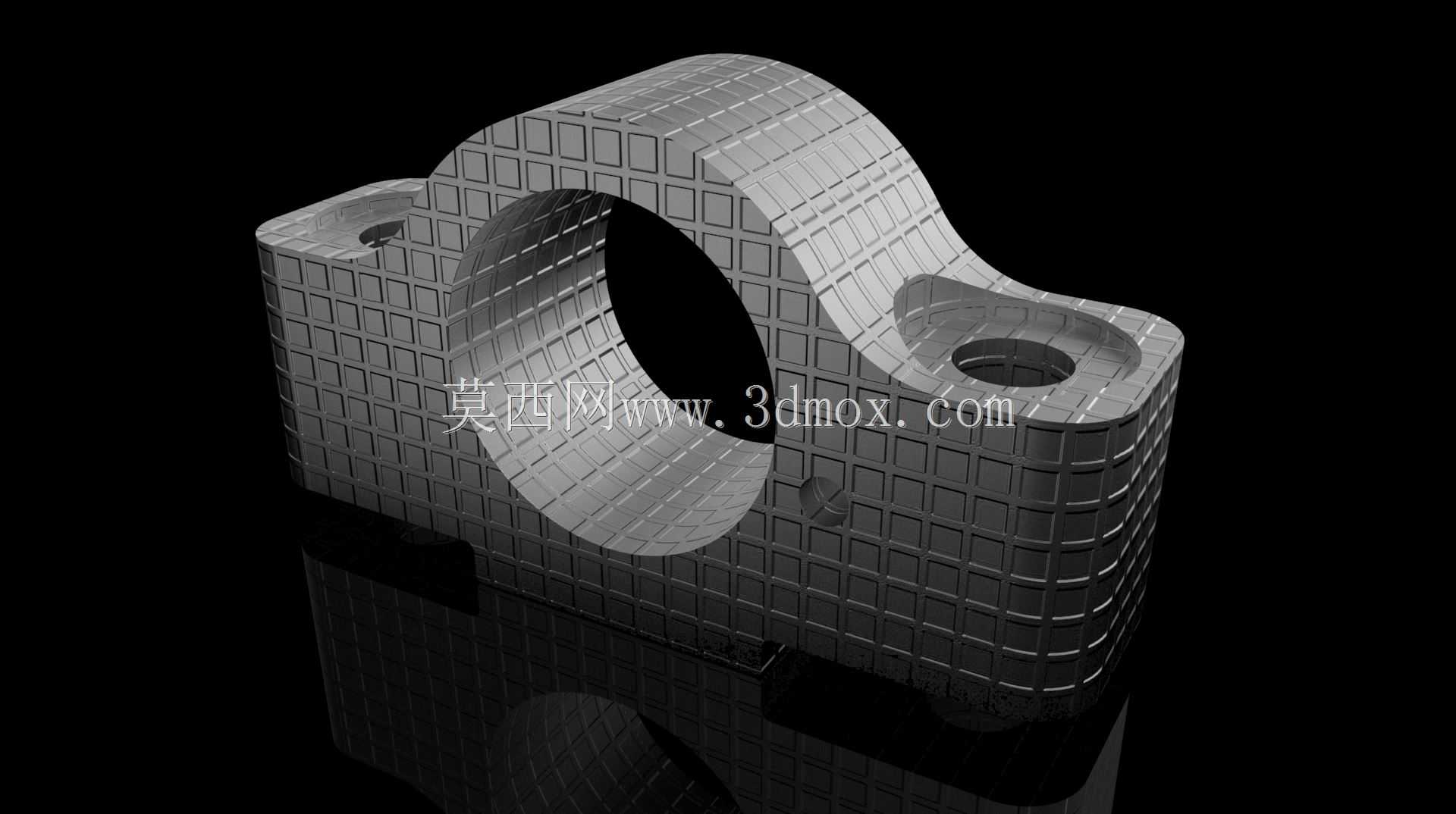

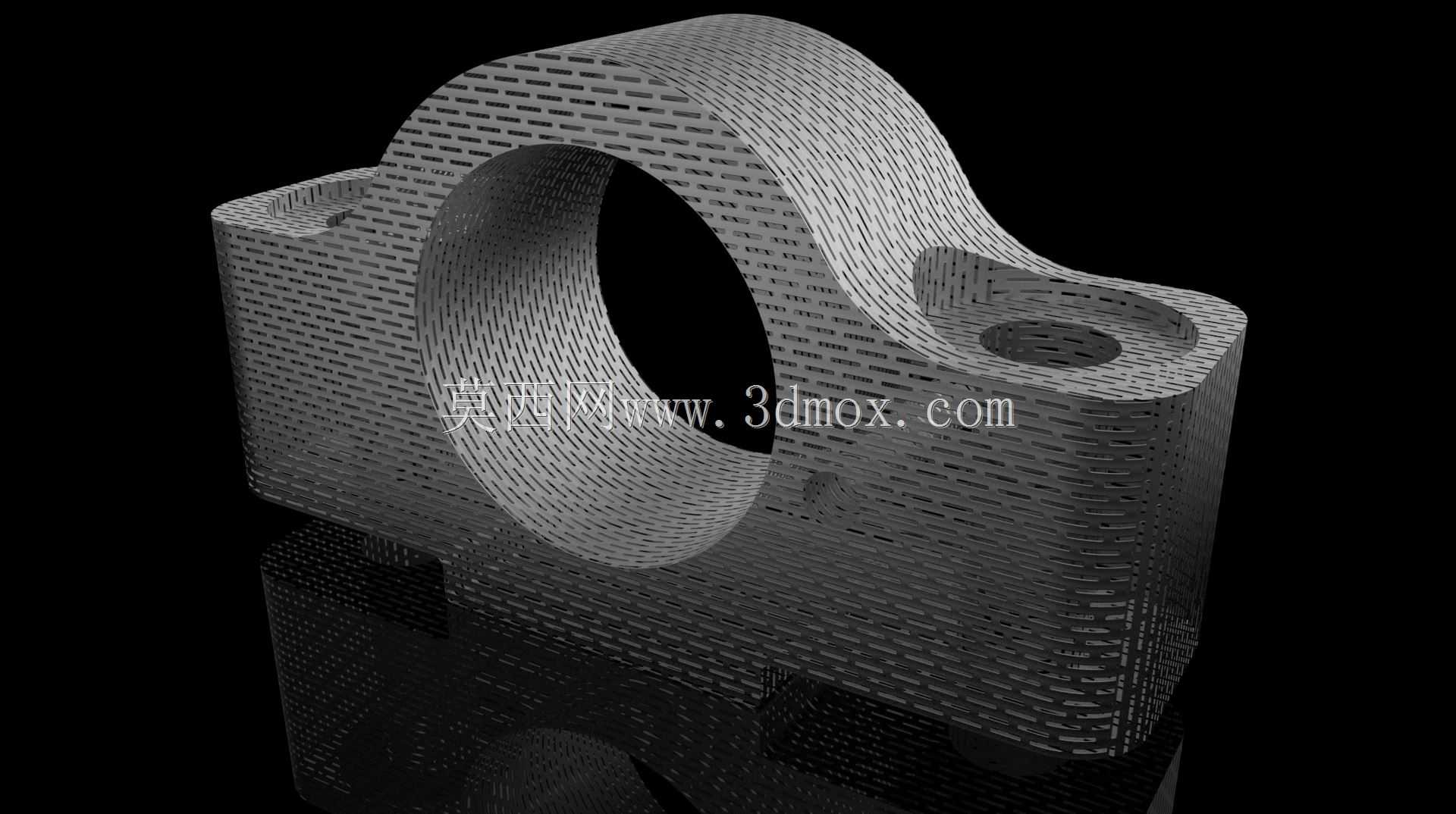

这类枕式支撑结构常出现在重载传动机架、中型输送设备支撑段、小型动力单元的轴系定位场景中，核心作用是为穿设的光轴、传动轴提供径向支撑约束，同时通过两侧的安装孔完成与机架基准面的刚性固定，避免轴系运行过程中出现径向窜动、支撑点形变偏移的问题。不同于常规光面铸造的一体式轴承座，这个结构在主体承载区域做了全表面方格网格加强设计，这种设计思路并非为了外观造型，而是在控制整体零件重量的前提下，提升壳体的抗扭、抗弯截面模量——常规实心同尺寸支撑座如果要达到同等的结构刚度，整体重量会比这个网格结构高出近四成，对于需要控制整体设备自重的移动机架、机载动力单元来说，这种轻量化加强结构的实用性非常突出。

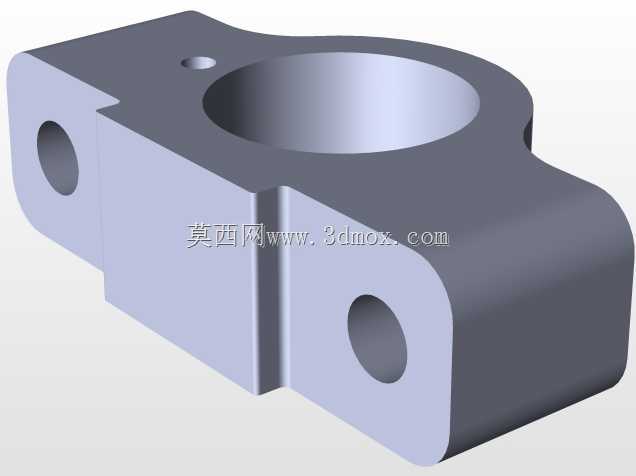

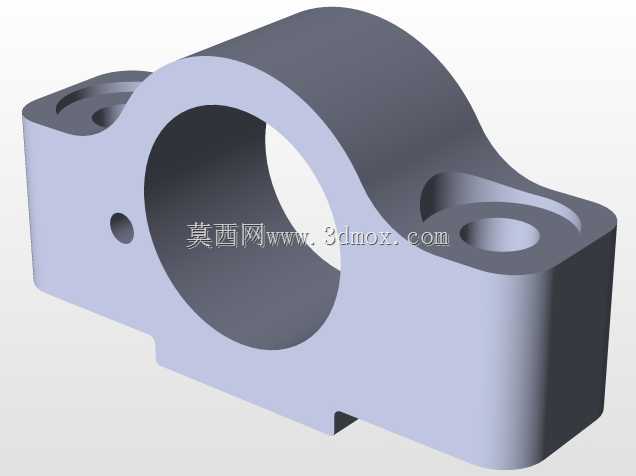

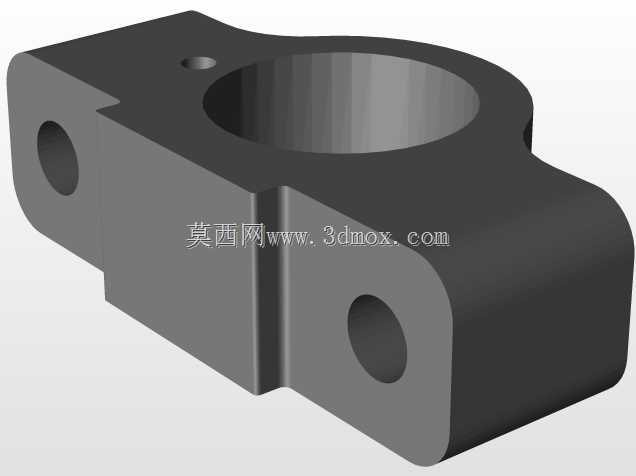

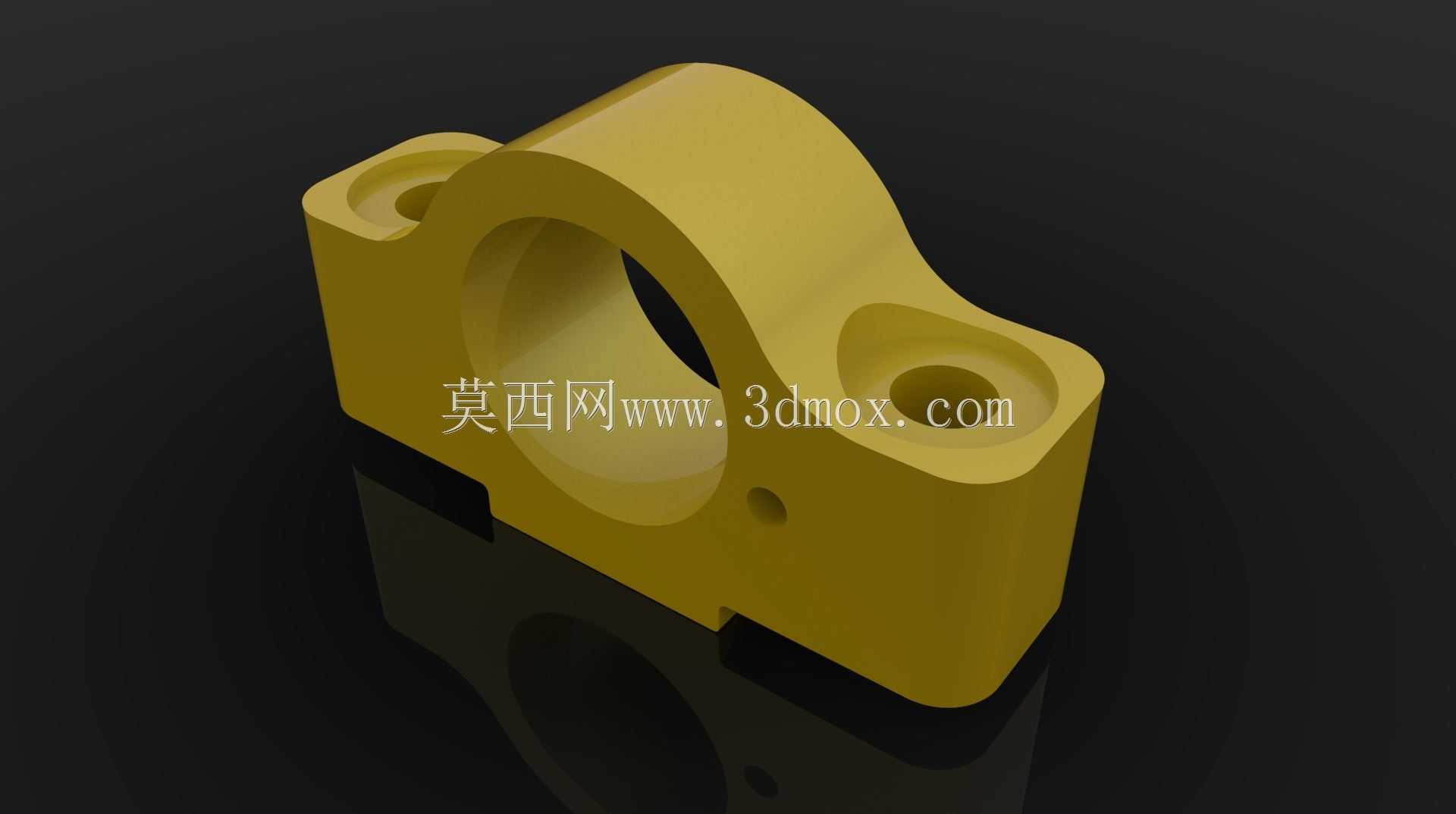

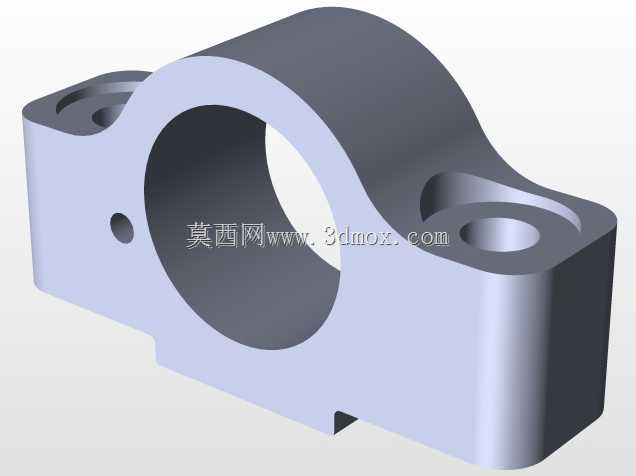

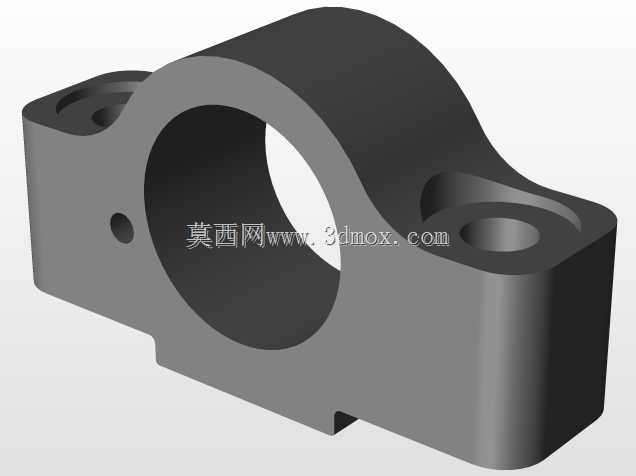

从安装边界来看，结构中部的大直径通孔是轴系穿设的核心通道，孔壁预留了足够的精加工余量，实际生产中可以根据适配的轴径、配套轴套或者滑动轴承的外径做最终镗削加工，不需要额外焊接或者拼接支撑衬套座。两侧延伸出的安装耳上各设置了一个沉头安装孔，孔位的同轴度、与中部轴孔的平行度在建模阶段就做了基准约束，实际安装时可以直接穿设内六角螺栓与下方的安装基面锁紧，沉头结构可以避免螺栓头突出安装面，不会干涉周边相邻的传动部件或者管线排布。主体的网格筋格采用等壁厚设计，筋条宽度、格室尺寸都做了统一参数化设置，不管是采用3D打印做小批量功能验证，还是采用熔模铸造做批量金属件生产，都能避免出现壁厚不均导致的缩孔、应力集中问题，筋格的交叉位置都做了小圆角过渡，不会出现锐角应力集中点，在长期承受交变径向载荷的工况下，不容易出现筋条根部开裂的问题。

在实际设备装配场景中，这类支撑座通常会成对使用，分别布置在传动轴的两端位置，两个支撑座的安装基面需要保证共面，中部轴孔需要保证同轴，这个结构的底部安装面做了整面平面度约束，安装时不需要额外加工调整垫片就可以实现较好的基面贴合，如果是应用在有振动的工况下，还可以在安装面与机架之间加装薄橡胶减震垫，网格结构的表面也可以方便粘贴应变片，做运行过程中的载荷应力测试，不需要额外打磨平整贴片位置。不同于带密封腔的标准轴承座，这个结构属于开式支撑枕块，更适合应用在低速、轻载、环境清洁的传动场景中，比如小型试验台的轴系支撑、非标自动化设备的导向轴定位、小型物料输送线的托辊轴固定，不需要配套复杂的密封润滑结构，安装维护的流程更简单，零件本身的加工成本也远低于标准铸造成型的带座轴承单元。

建模过程中，结构的圆弧过渡区域做了曲率连续处理，中部轴孔与两侧安装耳的衔接位置做了加厚处理，这个位置是整个零件承受弯矩最大的区域，加厚之后可以避免轴孔受载后出现椭圆形变，保证轴系转动的顺畅度。网格结构的深度做了统一控制，不会因为筋格过深导致铸造或者打印过程中出现支撑难去除、内腔积屑的问题，零件的所有外露棱边都做了小倒角处理，装配过程中不会划伤操作人员，也不会在涂装过程中出现漆料堆积在锐角位置的问题。如果是用于有防腐要求的工况，这个网格结构的表面也更容易做阳极氧化、喷塑等表面处理，不会出现光面结构容易出现的流挂、涂层不均问题。
