圆柱螺旋拉伸弹簧结构设计与力学分析

　　在各类机械设备的传动、复位、张紧、测力场景中，拉伸弹簧是应用频次极高的弹性储能零件，小到低压电器的触点复位结构，大到工程机械的张紧机构、起重设备的缓冲限位结构，都能见到这类圆柱螺旋拉伸弹簧的身影。和常见的压缩弹簧不同，拉伸弹簧在空载状态下各圈簧丝是紧密贴合的，承受轴向拉力时才会产生圈间分离的变形，这种结构特性让它在有限安装空间内可以获得更长的工作行程，同时初始预拉力的存在可以抵消机构空行程带来的动作滞后问题。

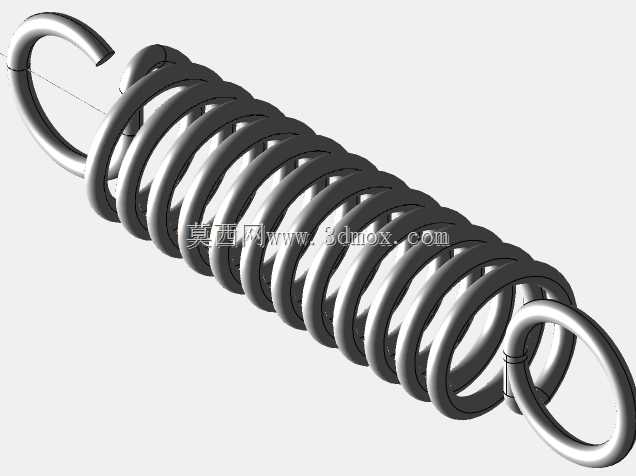

　　从结构设计逻辑来看，这款拉伸弹簧采用等节距圆柱螺旋构型，两端为一体成型的钩环结构，这类钩环是拉伸弹簧和外部负载连接的核心部位，设计时需要重点校核钩环过渡处的弯曲应力与扭转应力叠加值，因为多数拉伸弹簧的失效都出现在钩环和簧身的连接过渡区，而非簧身主体。簧丝截面为标准圆形截面，这种截面的簧丝在承受扭转载荷时应力分布相对均匀，加工工艺成熟度高，不管是冷卷成型还是后续的回火定型处理，质量稳定性都优于异形截面簧丝。

　　实际选型应用时，首先要明确安装空间的边界限制：弹簧的外径尺寸需要和安装腔的内壁预留至少0.5倍簧丝直径的间隙，避免弹簧受拉变形时外径膨胀剐蹭安装腔内壁，造成额外的摩擦阻力甚至簧丝磨损；弹簧的自由长度需要匹配安装时的初始预拉量，通常初始预拉力对应的变形量控制在总变形量的10%-15%区间，既可以避免机构空载时弹簧松脱晃动，也不会因为初始预拉力过大浪费有效工作行程。两端钩环的开口方向、中心距尺寸需要和机构上的挂点位置完全匹配，若钩环中心距偏差超过0.2倍簧丝直径，安装后弹簧会受到附加的偏载力，长期工作时会出现簧圈倾斜、应力集中加剧的问题，大幅缩短弹簧使用寿命。

　　从力学性能设计角度，这款弹簧的刚度计算需要结合簧丝直径、弹簧中径、有效圈数、材料切变模量四个核心参数，有效圈数的取值直接决定弹簧的刚度大小，圈数越多刚度越小，相同拉力下的变形量越大。设计时需要根据机构的最大工作拉力、要求的最大变形量反推有效圈数，同时要保证最大工作载荷下簧丝的切应力不超过材料的许用切应力，对于承受交变载荷的工况，还要额外校核弹簧的疲劳强度，将应力幅控制在材料的疲劳极限范围内，避免出现早期疲劳断裂。

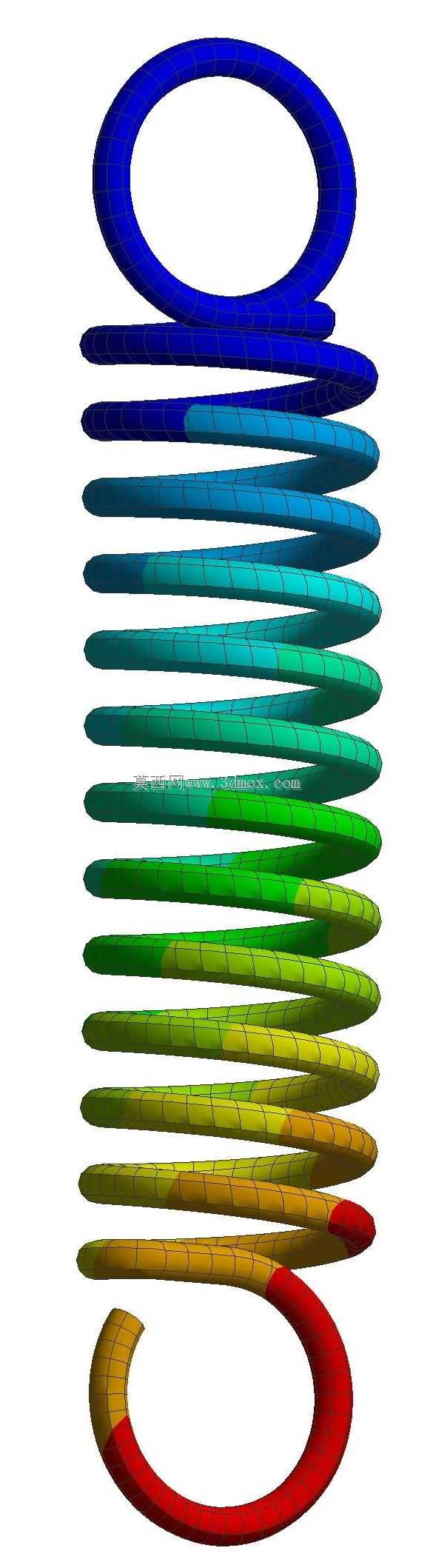

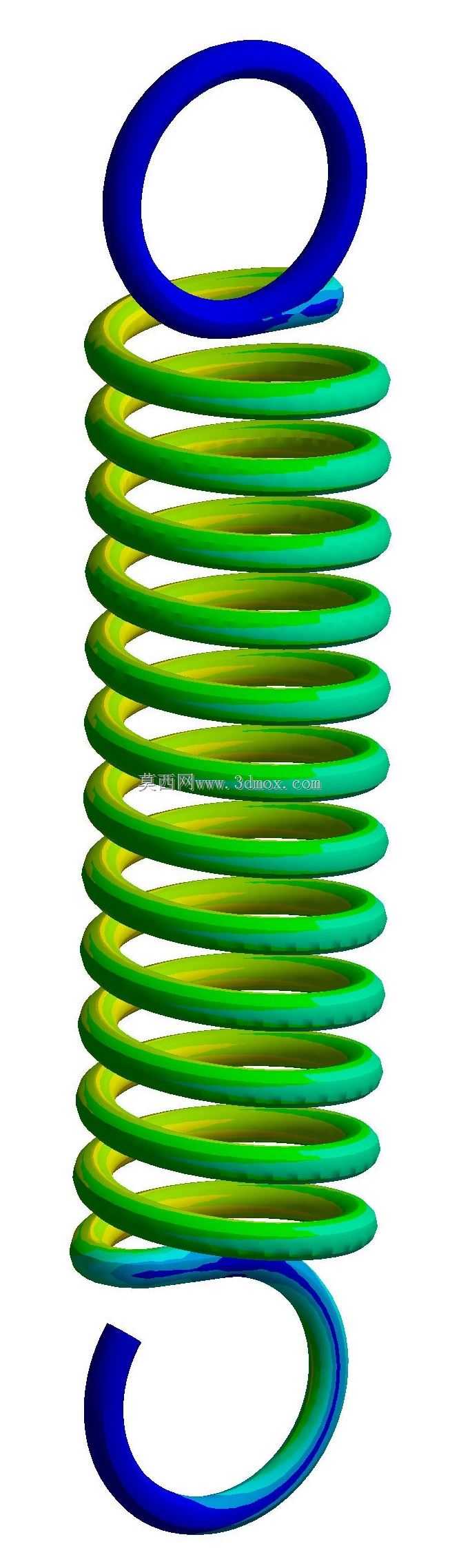

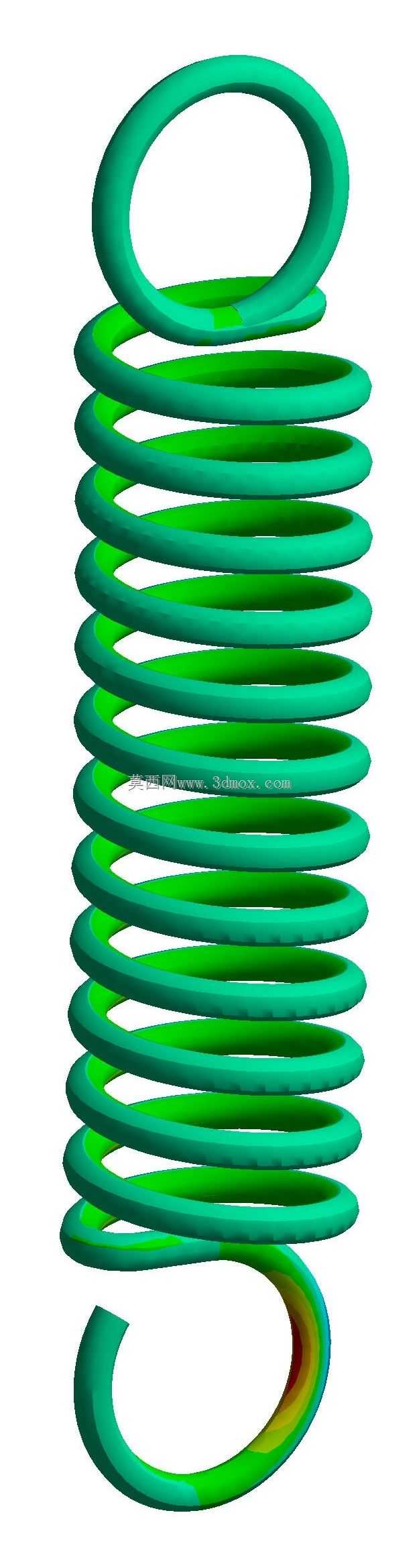

　　在实际设备运行过程中，拉伸弹簧的作用不只是提供复位拉力，在张紧机构中它可以补偿传动带、传动链的磨损伸长量，保持传动系统的张紧力稳定，避免出现打滑、跳齿问题；在测力机构中，线性度良好的拉伸弹簧可以将拉力值转化为线性变形量，配合刻度实现力值的直观显示；在缓冲限位结构中，拉伸弹簧可以吸收机构运动到极限位置时的冲击能量，减少刚性碰撞带来的零件损伤。设计建模时需要准确还原簧丝的螺旋升角、钩环的弯曲半径，尤其是钩环和簧身连接位置的过渡圆角，不能出现建模时的尖角特征，否则后续有限元力学分析时会出现应力奇异点，无法得到准确的应力分布结果，也会给后续的加工制造带来应力集中的隐患。

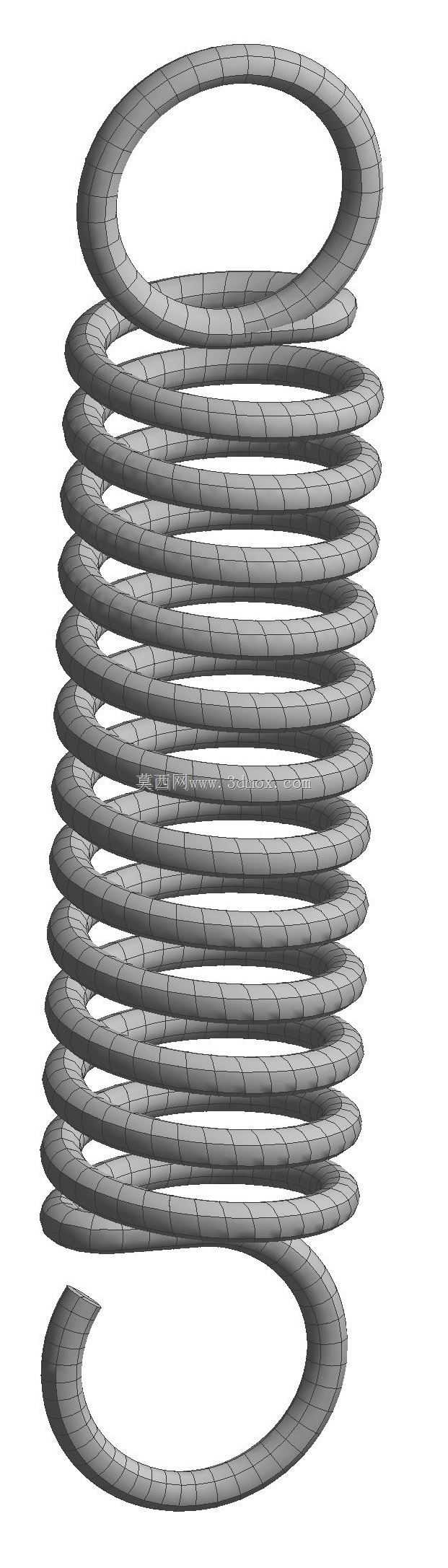

　　安装维护层面，拉伸弹簧安装时要避免过度拉伸超过其弹性极限，一旦簧丝产生塑性变形，弹簧的刚度就会发生不可逆的变化，无法满足原有的工作性能要求。长期工作在高温、腐蚀环境中的拉伸弹簧，还需要根据工况选择对应的材料，比如高温环境选用耐高温合金弹簧钢，腐蚀环境选用不锈钢或者带防腐涂层的弹簧钢丝，避免材料性能劣化导致弹簧提前失效。建模过程中对弹簧各圈的贴合状态、钩环的受力方向做准确还原，能够为后续的有限元力学分析提供精准的模型基础，帮助设计人员提前发现应力集中的薄弱位置，优化结构参数，减少物理样机的测试迭代次数，缩短整个产品的开发周期。
