气动管路外螺纹六角过渡接头结构

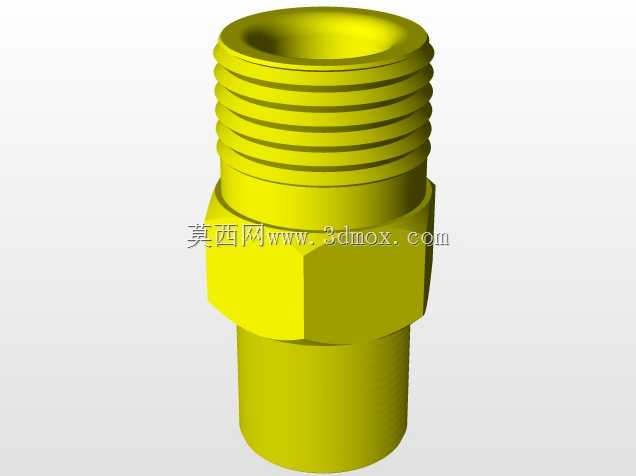

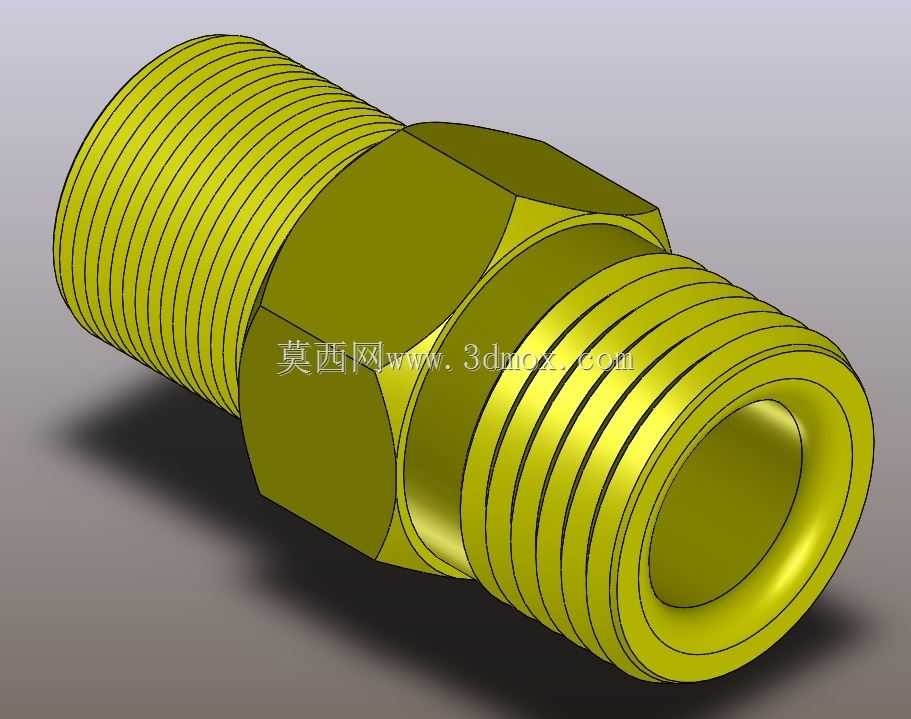

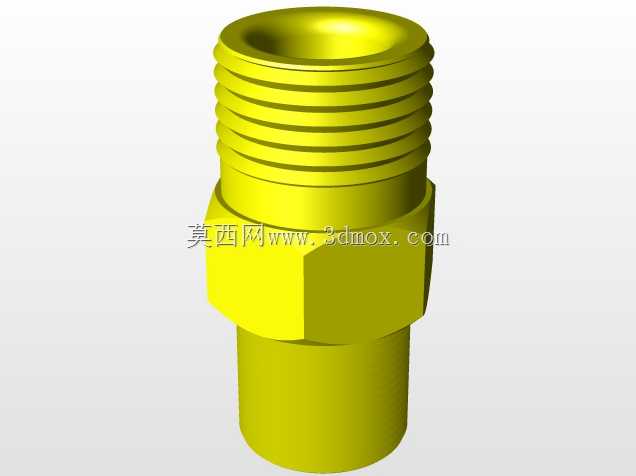

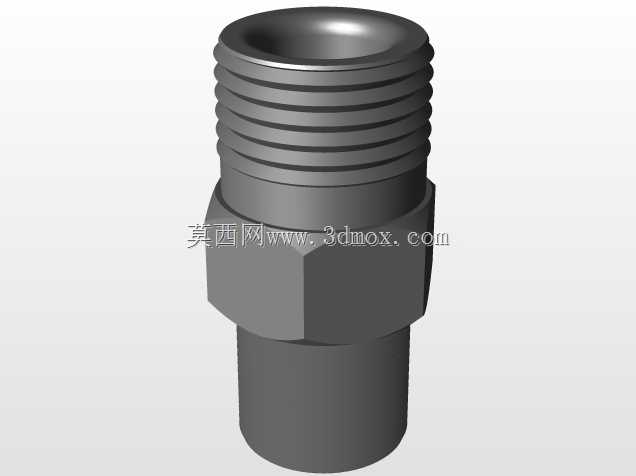

这类双外螺纹六角过渡接头，在气动供气管路系统里是极为常见的连接件，日常车间的压缩空气支管路排布、小型气动执行元件的气路对接、设备端气路接口的规格转换场景里，都能见到这类零件的身影。它的核心作用是实现两段同规格或异规格外螺纹接口的气路连通，同时依靠中间的六角结构提供可靠的拧紧受力位，保证安装后管路的密封性能，避免压缩空气泄漏造成的气压损失。从结构设计来看，接头两端均加工有标准管螺纹，螺纹牙型的加工精度直接决定了连接后的密封可靠性，设计时需要严格控制螺纹的中径公差、牙型角偏差，保证和对应内螺纹配件旋合时的贴合度，不需要额外增加过多密封填料就能实现低压气路的密封要求。中间的六角扳拧位是整个零件的受力核心，设计时六角的对边尺寸需要符合标准紧固件的扳拧空间要求，既要保证普通开口扳手、活动扳手能够顺利卡入，也要控制六角段的轴向长度，避免过长造成材料浪费或是安装时和周边管路、结构件产生干涉。接头内部为等径直通孔设计，孔径大小和两端螺纹的通径保持匹配，不会出现通径缩口的问题，能够保证压缩空气通过时的流量稳定性，避免因通径突变造成的气流压降、紊流问题，减少气路输送过程中的压力损耗。在实际安装场景中，这类接头的安装边界需要提前核算：两端螺纹的有效旋合长度要满足管路压力等级的要求，通常低压气动场景下螺纹旋合长度不小于5个牙距，就能保证0.8MPa工作压力下的连接强度；六角段的外径要大于两端螺纹的大径，这样扳手拧紧时的作用力不会磕碰损伤螺纹牙型，也能在接头两端的对接面之间留出足够的密封抵靠空间。很多现场安装的师傅都有经验，这类接头如果六角段设计得太薄，拧紧时很容易出现六角棱边变形打滑的问题，一旦扳拧位滑牙，整个接头就只能破坏性拆除，反而会增加管路维护的成本，所以设计时六角段的径向厚度、轴向长度都要经过强度校核，保证在常规扳拧力矩下不会出现塑性变形。另外，接头两端的螺纹收尾段也做了退刀槽设计，避免螺纹加工到六角端面处出现牙型不完整的问题，保证螺纹能够完全旋合到对接配件的密封端面，不会因为残留的不完整牙型造成密封面贴合不严。这类接头的材质通常选用黄铜或是镀锌碳钢，图中展示的黄铜材质接头耐锈蚀能力更强，适合在潮湿的车间环境、或是有少量腐蚀性气体的供气场景中使用，不需要额外做表面防锈处理就能满足长期使用的要求。在气路排布时，这类过渡接头经常被用在歧管块和气动软管接头之间、硬管管路的中间对接位置、或是不同品牌气动元件的接口适配场景，它不需要复杂的安装工具，普通扳手就能完成装配，后期维护拆卸也很方便，是气动系统里成本低但可靠性要求极高的基础零部件。设计这类零件的三维模型时，需要重点关注螺纹的建模精度、六角位的尺寸公差、内部通孔的同轴度，两端螺纹的同轴度误差要控制在很小的范围内，否则安装时会出现一端螺纹旋合到位后另一端螺纹歪斜的问题，强行拧紧会造成螺纹牙型损伤，甚至留下漏气的隐患。很多新手建模时容易忽略螺纹收尾和退刀槽的结构，按照全长度完整螺纹建模，实际加工出来的零件就会出现旋合不到位的问题，无法满足现场安装的要求。同时内部通孔的边缘要做微小的倒角处理，避免气流通过时的锐边造成气流啸叫，也能减少加工时孔口的毛刺残留，防止毛刺脱落进入气路造成下游气动元件的堵塞、卡滞故障。
