MisumiSWL系列梯形丝杆调节螺母结构

　　在轻载直线位移调节机构的设计选型中，梯形丝杆配套的调节螺母是核心传力部件，这类部件广泛应用于工装夹具的位置微调、小型检测设备的工位升降、包装产线的挡料位置调整、实验装置的位移校准等场景，相比滚珠丝杆螺母，梯形丝杆螺母具备自锁特性，无需额外配置锁紧机构即可在负载下保持位置稳定，成本更低，维护难度更小，非常适合低速、低频次调节的工况。本次涉及的Misumi SWL-25-50与25-80规格调节螺母，适配公称直径25mm的梯形丝杆，两种规格的核心差异在于螺母本体的有效啮合长度，50长度规格的螺纹啮合牙数约为12牙，80长度规格的啮合牙数约为19牙，可根据实际负载大小、调节行程的冗余需求选择对应规格，

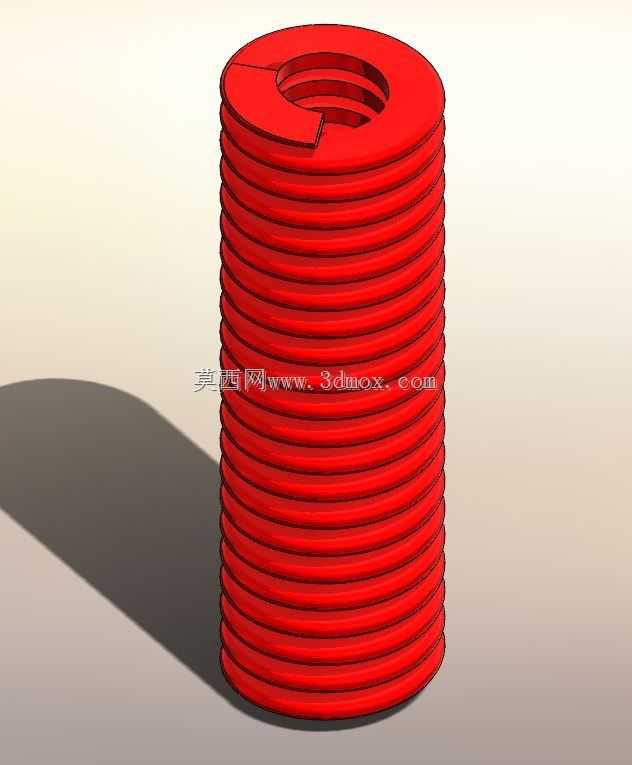

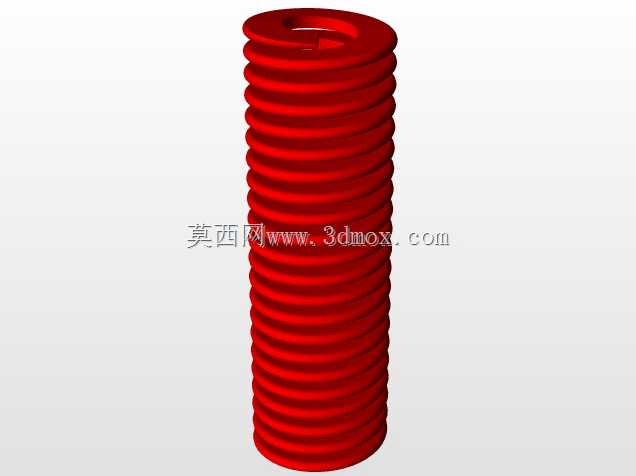

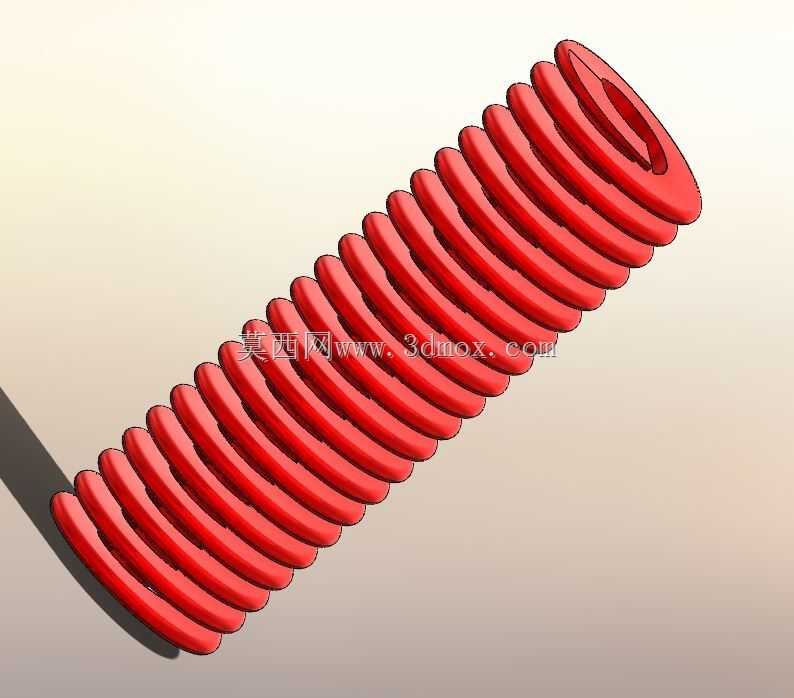

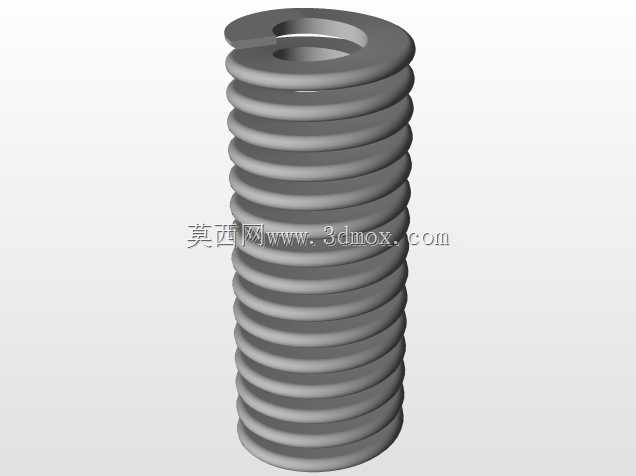

　　在径向安装空间受限但轴向负载偏大的工况下，优先选择更长啮合长度的规格，可有效降低单牙螺纹的接触应力，减少长期负载下的螺纹磨损量，延长部件的使用寿命。从结构设计来看，该螺母采用整体式圆柱外形，外圆周加工有连续的等距外螺纹，这部分外螺纹并非用于传动，而是用于螺母在安装座内的轴向锁紧固定——安装时可将螺母穿入安装板的对应内螺纹孔，通过外螺纹上的薄型锁紧螺母背紧，即可实现螺母的径向定位与轴向防松，无需额外加工法兰安装边，能有效压缩安装座的径向尺寸，适合紧凑空间内的安装布局。螺母顶端设计有开口式切槽结构，该结构为径向锁紧的微调结构，当螺母旋入安装座调整到合适的同轴度位置后，可通过切槽旁的紧定螺钉收紧切槽间隙，让螺母本体产生微小的径向弹性变形，

　　抱紧内部配合的梯形丝杆，消除螺纹配合的侧隙，减少调节过程中的空回量，提升位移调节的精度，这一设计在需要频繁正反向微调的工位上实用性极强，无需额外配置消隙螺母即可满足0.1mm级的调节精度要求。从安装边界来看，两种规格的螺母外径一致，外螺纹的公称尺寸、螺距参数完全统一，安装座对应的内螺纹加工尺寸无需根据螺母长度调整，仅需预留对应长度的轴向安装空间即可，互换性较强；螺母的内螺纹为标准梯形牙型，牙型角30度，与同规格Misumi标准梯形丝杆的配合间隙控制在0.05-0.12mm之间，既保证了转动调节的顺畅性，又不会因间隙过大导致调节过程中出现径向窜动。在实际建模过程中，需要重点关注螺纹牙型的收尾处理，

　　外螺纹的两端均设计有1-2牙的不完全牙收尾，避免安装时出现螺纹错牙；顶端切槽的宽度、深度需要匹配标准紧定螺钉的尺寸，切槽根部设计有微小的圆角过渡，避免收紧时出现应力集中导致螺母开裂；螺母的端面加工有倒角，去除加工毛刺的同时，也方便丝杆旋入时的导向对中。在实际工况应用中，这类螺母通常搭配手轮或者小型调节手柄使用，手动调节转速不超过60r/min，轴向负载建议不超过5kN，长期使用时可在螺纹副表面涂抹锂基润滑脂，降低螺纹磨损速率，若应用在食品、医药等有洁净要求的工况，可选择POM材质的同规格螺母，无需润滑即可使用，且不会产生金属碎屑污染生产环境。需要注意的是，这类螺母不适合高速连续传动的场景，若用于电机驱动的连续升降机构，螺纹面的摩擦生热会加速磨损，应优先选择滚珠丝杆副替代；在存在明显振动冲击的工况下，除了利用切槽结构锁紧外，还需要在丝杆端配置防转销，避免负载下螺母出现自转动导致位置偏移。
