机床操作员站立防滑支撑平台结构

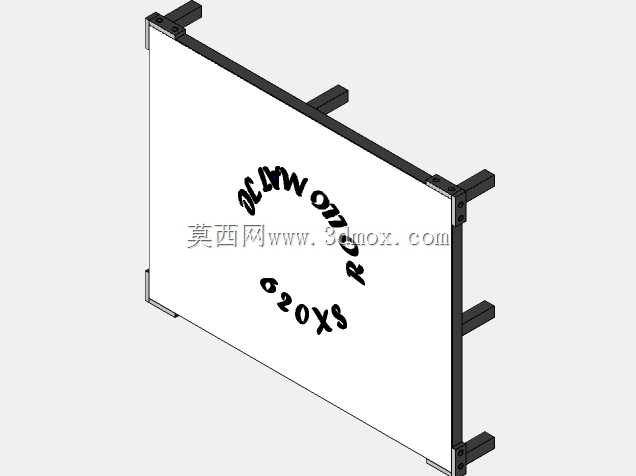

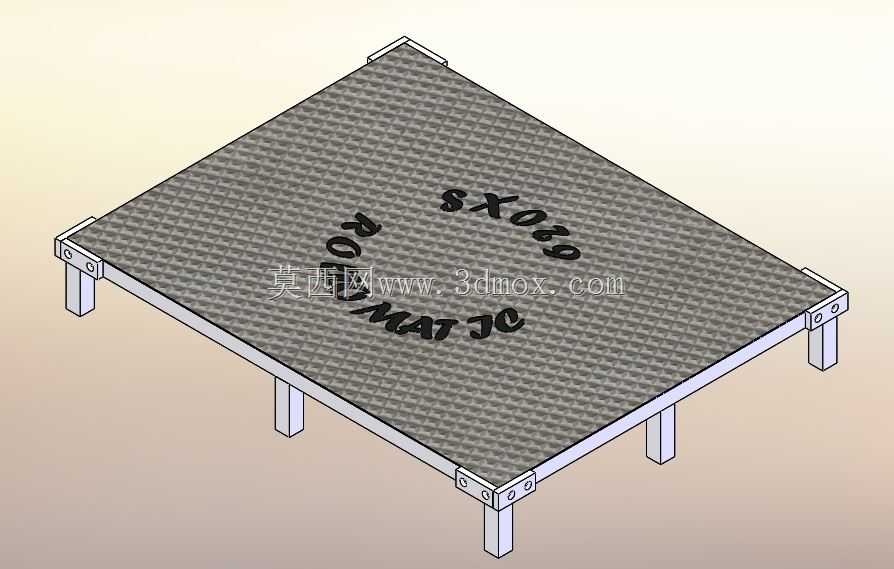

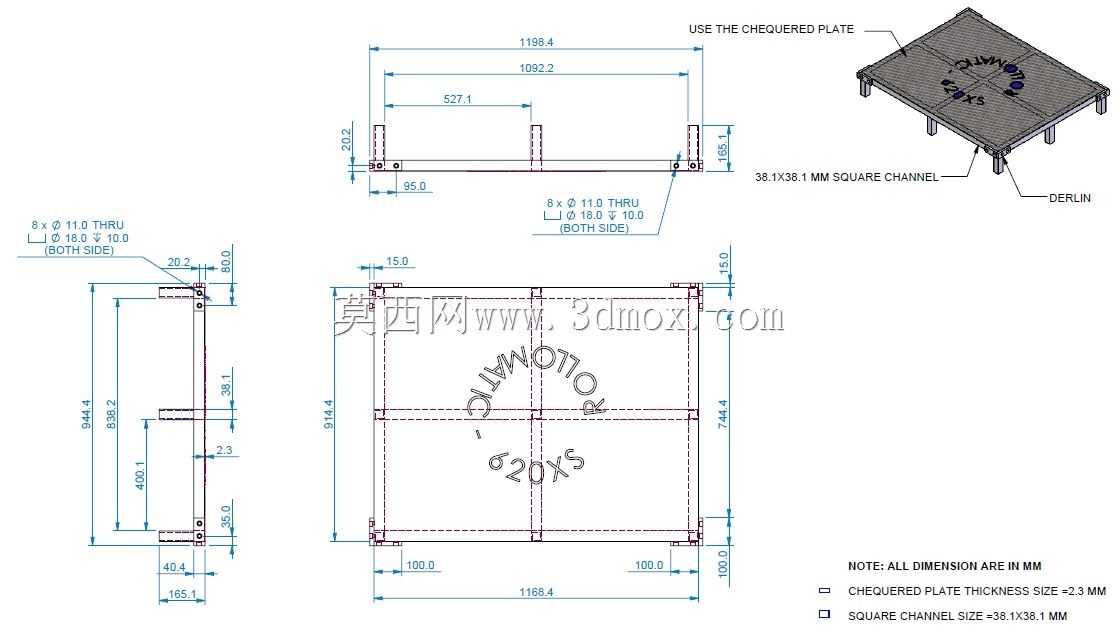

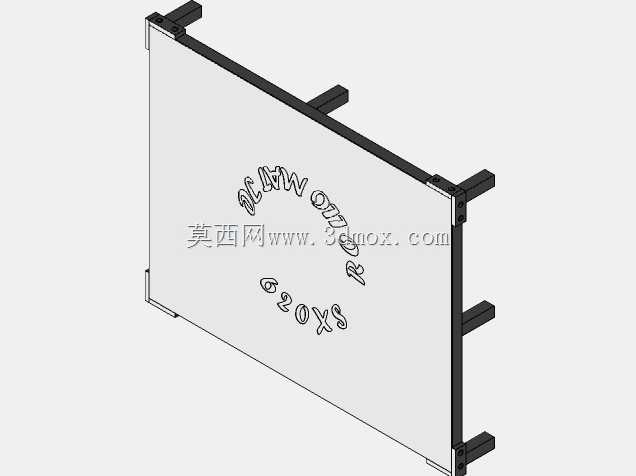

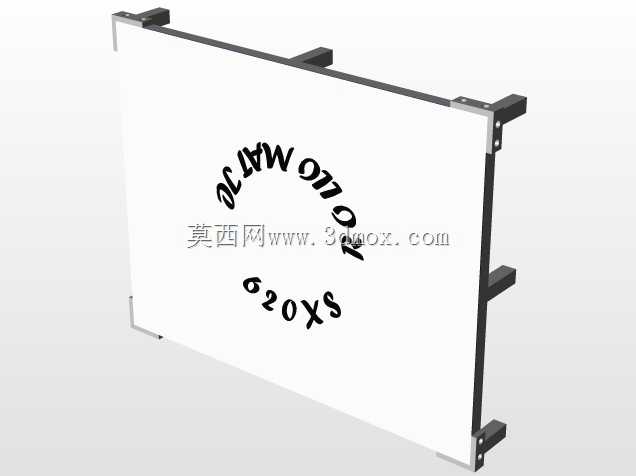

在精密加工车间的磨床工位旁，这类站立支撑平台是匹配设备操作高度、缓解操作员久站疲劳的常用工装结构，尤其适配Rollomatic类工具磨床的操作场景——这类磨床的操作面板与工件装夹区高度通常在1.1-1.3m区间，操作员直接站在地面操作时，手臂需要长期抬升保持悬空姿态，肩颈与腰椎负荷较大，铺设该平台后可将站立面抬升180-220mm，让操作员的小臂自然下垂时刚好对齐操作手柄与工件装夹位置，大幅降低长期操作的劳损概率。平台台面采用花纹防滑钢板一体裁切成型，表面的菱形凸起纹理在车间地面存在少量切削液、润滑油残留的工况下，仍能提供足够的静摩擦力，避免操作员转身取放刀具、量具时出现滑倒风险，台面边缘做了20mm的下折边处理，既提升了整块台面板的抗弯折刚度，也能避免裁切后的锐边外露划伤操作员的工鞋或裤腿。支撑腿采用方形空心型钢制作，每根支腿与台面框架的连接位置都设置了三角加强筋与螺栓固定孔位，单根支腿的垂直静载荷可达到150kg以上，整台平台可同时容纳2名操作员并排站立操作，满足双人配合完成工件装夹、参数调整的工位需求。支腿底部预留了地脚安装孔，可通过膨胀螺栓将平台整体固定在水磨石或环氧地坪上，避免操作员频繁踩踏时平台出现移位，若工位需要频繁调整布局，也可在支腿底部加装可调橡胶脚垫，既可以抵消地面的不平整度，也能避免支腿金属部分刮花车间地坪。平台整体外形尺寸根据单台磨床的操作面宽度设计，长度覆盖设备整个操作侧的1.8m区间，深度控制在0.8m，既保证操作员有足够的转身、移步空间，也不会占用过多的车间通道面积，平台与磨床床身之间预留30mm的间隙，避免设备运行时的振动传递到平台上，影响操作员站立的稳定性。设计过程中优先考虑了车间工况的耐用性需求，台面板的钢板厚度选用4mm规格，长期承受工鞋踩踏、工具偶尔掉落的冲击也不会出现凹陷变形，支撑框架采用30*30mm的方管焊接成型，整体焊接位置都做了打磨去毛刺处理，避免积留切削液与铁屑，日常清理时只需用高压气枪吹扫即可将台面上的铁屑、杂物清理干净。这类平台除了磨床工位外，也可适配加工中心、车床、电火花设备等各类需要操作员站立操作的机加工位，可根据不同设备的操作高度调整支腿长度，匹配不同的抬升需求，平台表面的标识区域可根据车间的工位管理需求，喷涂工位编号、安全提示等内容，方便车间的6S管理落地。结构设计上没有采用复杂的连接机构，所有零部件都采用标准型材与板材加工，加工工艺仅涉及激光切割、折弯、焊接、钻孔等常规机加工工序，加工成本低，后期维护更换配件也十分方便，若出现台面板磨损过度的情况，只需拆除固定螺栓即可快速更换新的台面板，不需要整体报废整个平台，大幅降低了车间的工装维护成本。
