方形法兰安装斜向过渡钣金支座

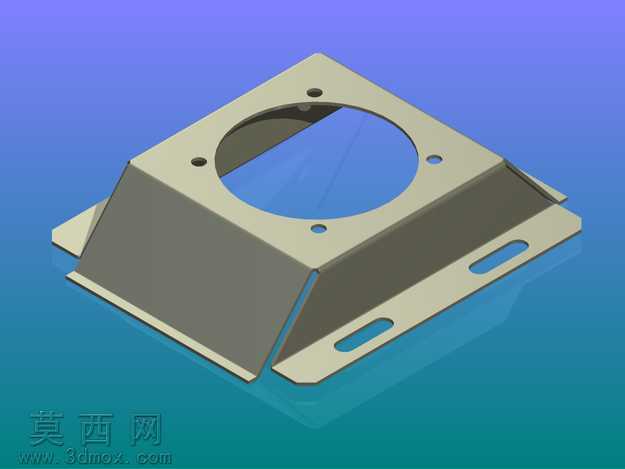

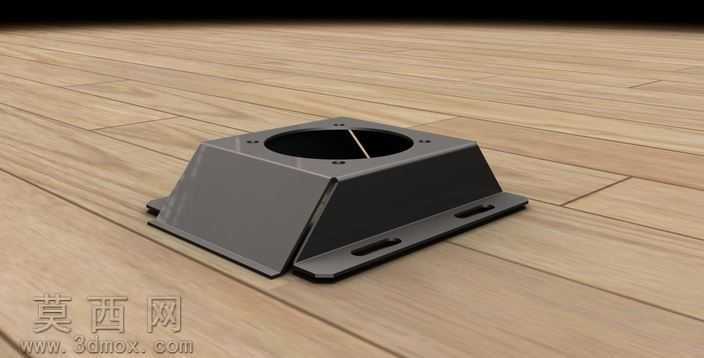

该钣金支座采用三维参数化建模方式完成全流程设计，建模过程中优先遵循钣金加工工艺逻辑，以基础平板特征为建模起点，通过法兰壁创建、折弯参数精准设定、切口特征预留、安装孔阵列排布完成整体结构搭建，全程严格控制折弯半径、折弯扣除系数与实际冷轧钢板冲压加工参数保持一致，确保模型展开后可直接导入数控冲压设备进行生产下料。模型渲染阶段采用金属哑光冷轧钢板材质，调整材质反射粗糙度参数还原真实钣金件经冲压折弯后的表面质感，对接安装面做轻微倒角处理避免渲染出现锐利硬边的失真效果，场景采用柔和均匀的工业产品布光，清晰呈现折弯处的工艺圆角、安装孔的沉边细节以及腰型槽的冲压成型特征，完整还原零件的真实加工外观。结构设计上，零件顶部为方形安装法兰面，中心开设大直径圆形过孔，法兰面四角均匀分布四个圆形安装定位孔，用于与上部配套部件完成精准定位锁紧；主体为四面向下倾斜收窄的过渡支撑结构，相邻折弯面之间预留合理工艺切口避免折弯干涉，其中两个对称侧面开设长条腰型槽，用于装配时的位置微调或线束、管路的穿设避让；底部为外翻的平整安装边，可与下部基座平面贴合完成固定，整体结构无冗余设计，在保证支撑强度的前提下尽可能降低板材用料，同时倾斜过渡结构可有效分散上部承载的应力，避免直角连接处出现应力集中导致的钣金变形。设计思路围绕实用化装配需求展开，所有孔位、折弯角度均经过装配干涉校验，既保证与上下对接部件的安装适配性，也充分兼顾钣金加工的工艺可行性，避免出现无法冲压成型、折弯后板材撕裂等工艺缺陷，腰型槽的位置与长度经过反复调整，可覆盖一定范围内的装配公差，降低现场安装的对位难度，整体结构紧凑、成型工艺简单，适合批量冲压生产，可作为通用支撑连接件应用于各类机电设备的安装过渡场景。
