碳纤维材质进气喇叭结构三维设计

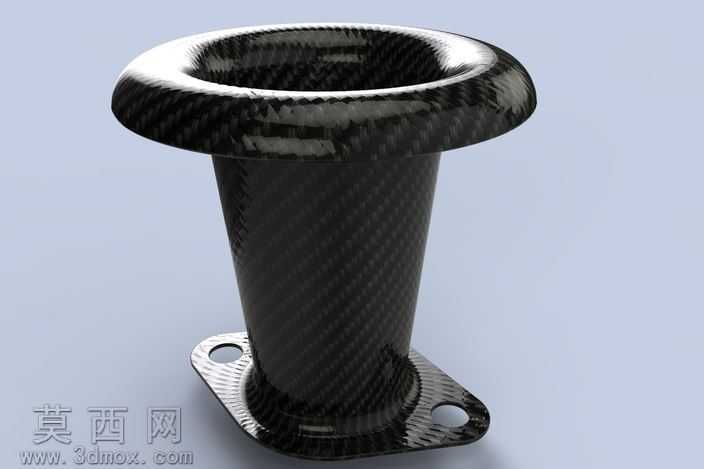

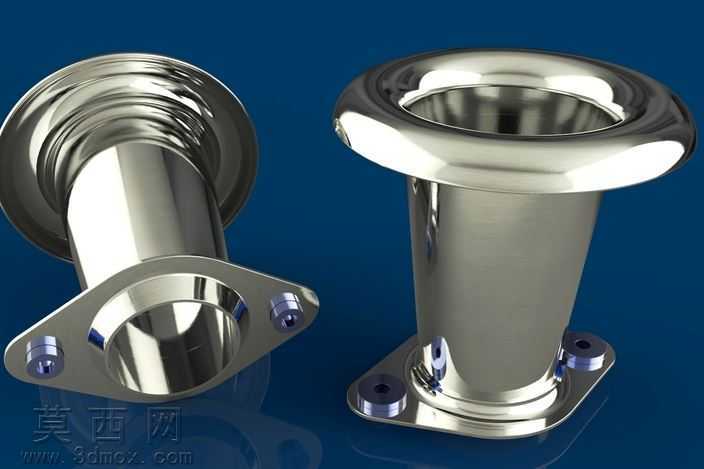

本作品为进气喇叭的三维参数化建模成果，建模阶段以实际进气导流部件的功能需求为核心基准，首先通过草绘绘制喇叭口的扩口轮廓曲线，采用圆弧过渡的卷边结构设计，避免进气口边缘产生气流剪切紊流，提升进气过程的平顺性；中部筒身采用带微小拔模斜度的直筒结构，保证气流在筒内流动时的流速稳定性，减少不必要的流道阻力；底部安装法兰采用方形带安装孔的结构设计，两个对称布置的安装孔可通过标准紧固件实现与进气端基座的可靠固定，法兰与筒身的衔接位置采用圆角过渡处理，既避免结构应力集中，也能减少气流在拐角处的涡流损耗。材质渲染阶段针对碳纤维RTM成型工艺的外观特征进行精细化调整，采用多层纹理叠加的方式还原碳纤维编织物的斜纹肌理，表面赋予高光亮面清漆材质，准确呈现碳纤维部件经RTM工艺成型后表面光滑、纹理清晰、带有碳纤维特有的黑亮斜纹质感的视觉效果，同时对喇叭口卷边位置做了高光反射强化，还原实际产品边缘厚壁处的通透质感。结构设计上充分考虑两种加工工艺的适配性，既支持采用铝合金材质通过深冲成型后与法兰焊接加工的生产方案，也适配碳纤维编织预浸料经RTM工艺一次性整体成型的生产需求，两种工艺对应的结构壁厚均做了参数化预留，可根据实际生产场景快速调整壁厚参数。建模过程中对所有曲面做了连续性检查，保证喇叭扩口曲面、筒身曲面、法兰安装面之间均达到G2连续，无曲面褶皱、破面等问题，安装孔的位置尺寸、法兰的平面度、喇叭口的圆度均按照通用进气部件的公差要求做了参数约束，可直接导出用于工程出图、工艺仿真或者3D打印样件验证，模型的结构细节完全还原真实进气喇叭的功能特征，能够直观呈现该部件的导流原理、安装方式与外观质感，可用于进气系统的结构展示、工艺方案验证以及相关产品的设计参考。
