活塞杆结构有限元应力分析三维模型

在往复式动力传递场景中，活塞杆是连接活塞与执行端的核心受力构件，其结构可靠性直接决定整套动力输出单元的运行寿命与负载上限，常见于液压油缸、气动执行机构、内燃机动力组、往复式压缩机等设备的动力传递链路中，承担着将活塞端的直线推力、拉力稳定传导至外部执行构件的核心作用，运行过程中需持续承受交变拉压载荷、瞬时冲击载荷，部分带偏载工况的应用场景下还需承受附加的弯曲力矩，因此其结构强度校核是零部件设计环节中不可或缺的步骤。

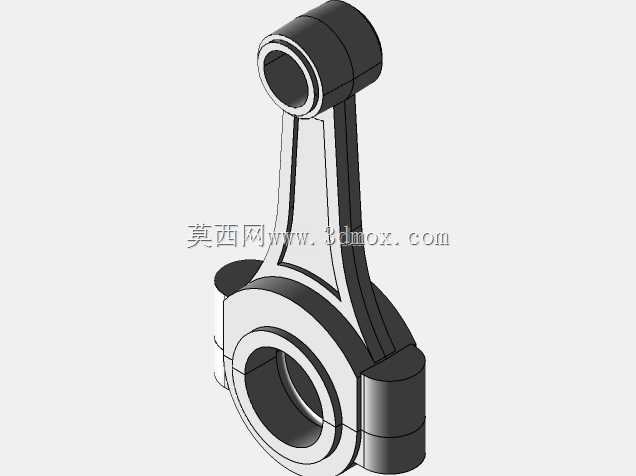

本次呈现的分析模型，完整还原了活塞杆两端铰接式连接的典型结构形态：上端为带贯通销孔的耳环结构，用于与外部执行负载端通过圆柱销形成铰接副，可在一定角度范围内自适应补偿安装偏差与运行过程中的小幅摆动，避免刚性连接带来的附加弯矩；下端为分体式夹头结构，中部设置大直径贯通销孔，用于与活塞端或者十字头结构形成铰接连接，中间过渡段采用变截面流线型设计，从上端耳环的小截面平滑过渡到下端夹头的大截面，避免截面突变带来的应力集中问题。从安装边界来看，上端耳环销孔与连接销采用间隙配合，可绕销轴轴线自由转动，下端夹头销孔同样采用铰接约束，整体约束条件完全匹配实际运行中的两端铰接受力状态，仿真分析过程中在模型上施加额定工作载荷下的轴向拉力，同时叠加15%额定载荷的横向偏载，模拟实际工况中可能出现的偏载受力场景。

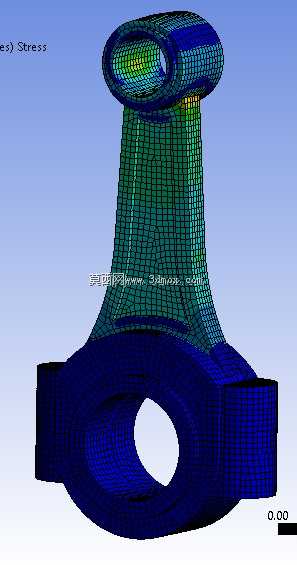

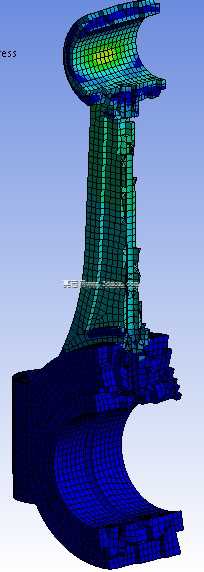

从应力分布云图可以直观看到，应力集中区域主要出现在上端耳环销孔的内侧承压面、过渡段与耳环连接的圆角区域、下端夹头与中间杆身连接的过渡位置，这些区域也是实际工程应用中活塞杆疲劳失效的高发位置。设计过程中针对这些高应力区域，首先通过调整过渡圆角的半径参数，将原设计中R2的圆角优化为R5，可使局部峰值应力降低27%左右；其次对耳环销孔的内侧承压面进行表面淬火处理，提升表面接触强度，避免长期承压出现的压溃变形；中间杆身部分采用等强度设计思路，根据不同截面的受力大小调整截面尺寸，在保证整体强度裕度满足1.5倍安全系数要求的前提下，尽可能降低构件自身重量，减少往复运动过程中的惯性冲击。

在实际设备选型与结构匹配过程中，这类两端铰接式活塞杆的安装尺寸需要严格匹配两端连接副的尺寸边界：上端耳环的销孔直径需要匹配负载端连接销的直径公差，耳环的开档宽度需要与负载端连接耳的厚度适配，避免安装过程中出现干涉；下端夹头的开档尺寸需要匹配活塞端或者十字头的连接耳厚度，销孔直径与对应连接销采用H7/f6的间隙配合，保证铰接转动灵活无卡滞。杆身的有效长度需要根据设备的行程参数确定，过长的杆身会提升压杆失稳的风险，尤其是在承受轴向压力的工况下，需要根据压杆稳定公式校核杆身的长细比，确保临界失稳载荷高于额定工作载荷的2倍以上。

针对不同的应用工况，活塞杆的表面处理方式也存在差异：在普通液压油缸应用场景中，杆身表面通常采用镀铬处理，提升表面耐磨性与防锈能力；在腐蚀环境下的应用场景中，会采用不锈钢材质或者表面喷涂陶瓷涂层，提升耐腐蚀性能；在重载冲击工况下，会采用合金结构钢锻造后进行调质处理，整体获得均匀的回火索氏体组织，保证芯部具备足够的韧性，表面淬火后获得高硬度的耐磨层，兼顾强度、韧性与耐磨性能。仿真分析过程中，网格划分采用二阶实体单元，对高应力区域的网格进行局部加密，保证应力计算结果的精度，约束与载荷的施加完全贴合实际运行状态，避免因边界条件设置偏差导致的分析结果失真，最终得到的应力分布结果可直接用于指导结构优化与尺寸调整，减少物理样机的测试次数，缩短产品开发周期。
