齿轮传动系统杠杆受力分析结构件

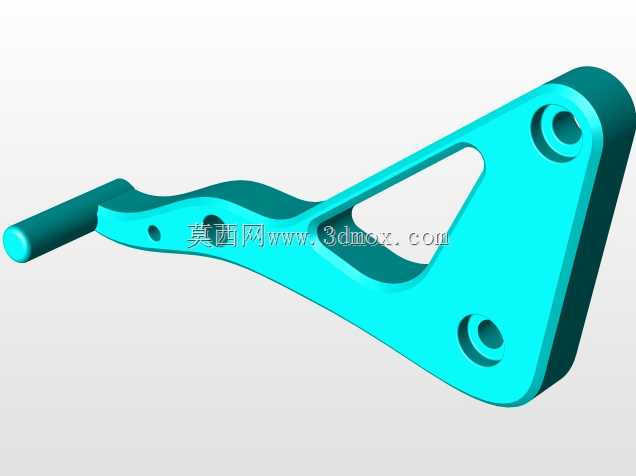

在齿轮传动的动力传递链路里，这类杠杆构件属于力传导路径上的核心受力件，多应用在需要改变传力方向、调整力矩输出比的机构节点中，常见于机床进给换挡机构、工程机械的操纵联动组、小型动力设备的离合触发结构里，承担着把输入端的小行程作用力放大后传递到执行端，或是把直线往复动作转化为摆动输出的功能。从结构外形来看，构件整体采用变截面的异形轮廓设计，没有冗余的外伸结构，所有轮廓过渡都做了圆弧倒角处理，避免直角位置出现应力集中的问题，主体长度方向的尺寸控制在九十毫米级，安装端的两个铰接孔中心距严格匹配对应安装基座的孔位公差，铰接孔内预留了衬套压装的余量，孔壁的表面粗糙度要求控制在适合压装铜衬套的区间，保证长期铰接摆动时的耐磨性能。

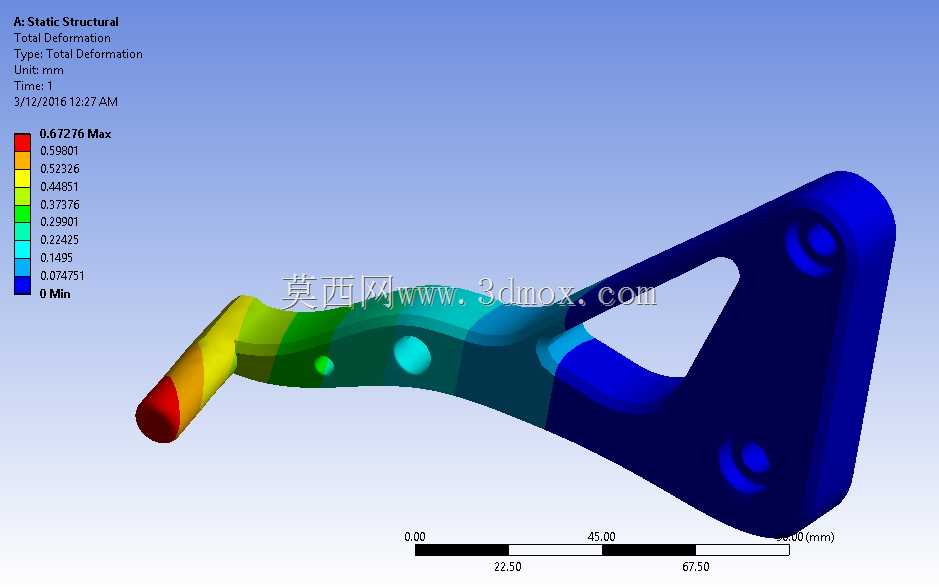

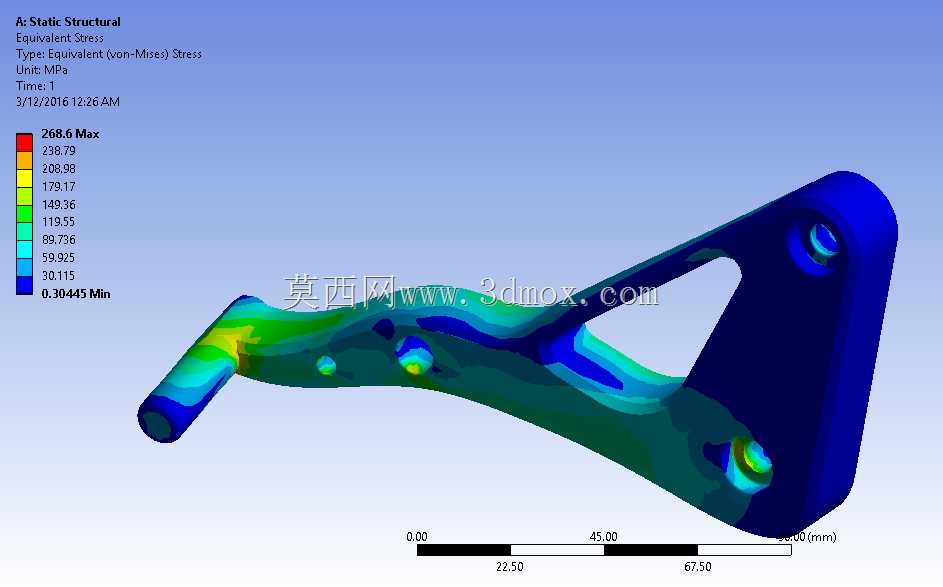

设计过程中首先要匹配整个传动链路的力矩需求，输入端的圆柱柄部是和操纵拨叉或是动力推杆对接的部位，柄部直径按照输入端的最大推拉力做剪切强度校核，保证在额定载荷下不会出现柄部断裂的失效形式；中间的过渡臂段做了局部的挖槽减重处理，挖槽的位置特意避开了主应力传递的路径，从静力学分析的应力云图可以看到，高应力区域集中在铰接孔的周边以及臂段截面变化的过渡位置，这些区域的壁厚都做了针对性的加厚，而低应力区域则通过挖槽、减薄壁厚的方式控制整体重量，在满足强度要求的前提下尽可能降低构件的转动惯量，让机构动作的响应速度更快。

安装边界上，两个铰接孔的同轴度公差需要严格控制，否则安装后会出现卡滞、摆动不畅的问题，和相邻构件的间隙预留要考虑机构运行时的热胀量，避免长时间运行后因为温度升高出现运动干涉。构件的受力路径从输入端柄部传入，经过中间的臂段传导到两个铰接安装点，其中靠近大端的铰接点是主要的承载支点，小端的铰接点是力的输出端，整个力臂的比值经过反复核算，既保证输出端的力矩足够推动负载，也不会让输入端需要的操作力过大影响操作手感。在实际工况里，这类构件会承受周期性的交变载荷，所以除了静强度校核之外，还要对应力集中的位置做疲劳强度验算，云图里显示的最大应力值远低于所选材料的屈服强度，留有足够的安全余量，能够覆盖长期循环载荷下的疲劳寿命要求。构件的外形没有复杂的曲面特征，适合采用锻造毛坯后机加工的工艺生产，加工时先以两个铰接孔为定位基准，再加工输入端柄部和其他轮廓面，能够很好地保证各部位的位置精度，装配时只需要在铰接孔内压入耐磨衬套，再通过销轴固定到基座上即可完成安装，后期维护时只需要定期检查衬套的磨损情况，更换衬套就能恢复构件的配合精度，不需要整体更换构件，能有效降低设备的全周期维护成本。在不同的应用场景里，这类杠杆构件的臂长比、铰接孔位置可以根据实际的传力需求做参数调整，核心的设计逻辑都是沿着主应力路径布置材料，在非受力区域做减重优化，平衡强度、重量、加工成本三者的关系，保证构件在整个使用寿命周期内稳定传递动力，不会出现变形、断裂等失效问题。
