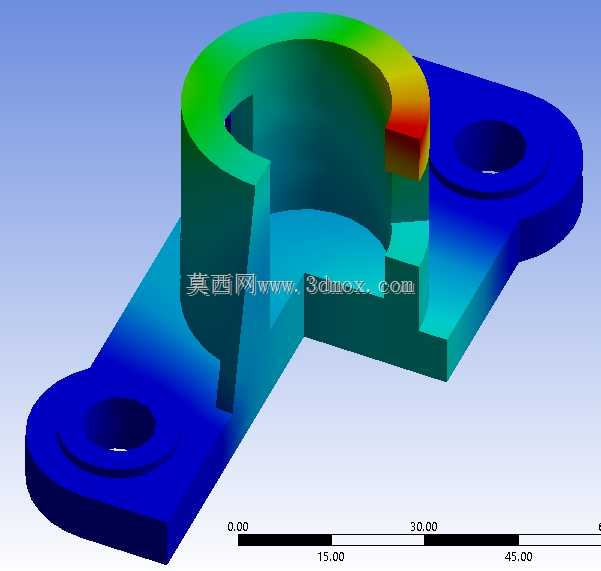

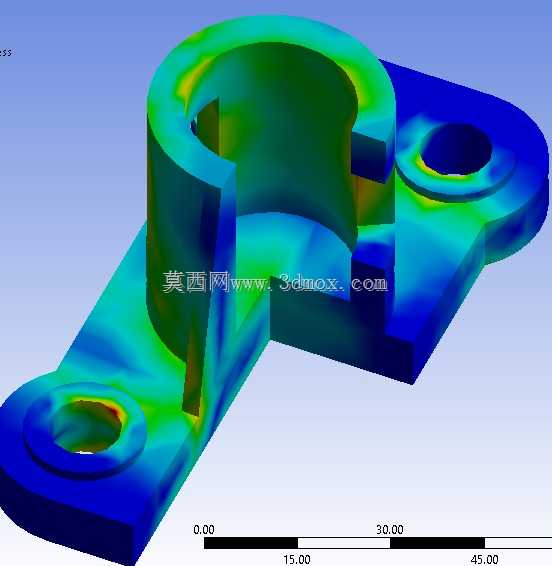

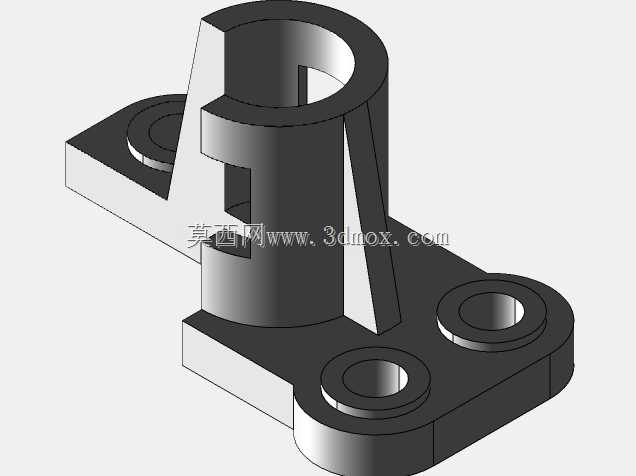

这类带双侧安装耳座的筒型支撑构件,在轻工输送线、小型自动化装配工位的定位模组中应用十分广泛,核心作用是为穿设在筒内的导向轴、顶升杆类运动件提供径向支撑,同时通过耳座上的安装孔完成与设备基板的固定,避免支撑部位在长期往复载荷下出现偏移松脱。从结构受力逻辑来看,构件的高应力区主要集中在筒身与安装耳座的过渡圆角处、耳座安装孔的周圈位置,这和实际工况下的载荷传递路径完全匹配:当筒内的运动件承受偏载、或者设备运行中产生振动冲击时,作用力会沿着筒壁向下传递到两侧的连接耳板,圆角位置如果设计过小,很容易出现应力集中导致的疲劳裂纹,这也是做结构仿真时重点关注的区域。
设计这类构件的时候,首先要明确安装边界的约束条件:两侧耳座的通孔是通过螺栓与设备台板锁固,仿真时需要对孔内壁施加全自由度约束,模拟实际螺栓压紧后的固定效果;筒身内壁则要根据实际配合的轴类零件载荷,施加对应的径向压力与少量轴向摩擦力,还原真实工作状态下的受力情况。从外形尺寸来看,筒身的有效支撑高度需要匹配内部运动件的行程,避免轴类零件伸出过长出现悬臂挠曲,两侧耳座的外伸长度要兼顾安装操作空间与结构刚度,耳座过长会增加不必要的材料占用,过短则会导致螺栓安装时扳手空间不足,同时孔边到筒壁的距离也要满足最小壁厚要求,避免锁紧紧固件时出现耳座开裂的问题。
在结构优化的思路上,针对仿真显示的高应力区域,不需要盲目整体增加壁厚,只需要在筒身与耳座的连接位置设置合理的过渡圆角,或者在耳座背面增设小尺寸的加强筋,就能在几乎不增加零件重量的前提下,将局部峰值应力降低到材料许用应力范围内。耳座上的安装孔周边,可以根据螺栓的头型尺寸设计对应的沉台,一方面能让螺栓锁紧后头部不突出零件表面,避免和周边运动部件产生干涉,另一方面也能增加孔边的局部承压面积,减少螺栓预紧力带来的局部压溃风险。筒身的内壁尺寸公差需要和配套的导向轴、衬套类零件匹配,如果是采用自润滑衬套的配合形式,内壁还要预留衬套的压装余量,同时考虑长期运行后的磨损裕量,避免衬套松脱导致支撑失效。
从实际使用的场景延伸来看,这类支撑构件如果用在有粉尘、切削液飞溅的机加工工位,还可以在筒身上端预留密封件的安装槽位,加装防尘圈阻挡杂质进入筒内磨损配合面;如果是用在食品、医药类的生产设备上,构件的外表面要尽量减少死角位置,所有转角都做圆弧过渡,方便日常清洁冲洗,避免物料残留堆积。做应力分析的时候,不能只考虑静态载荷下的强度达标,还要结合设备的运行频率做疲劳寿命校核,尤其是在往复运动频繁的工位,应力循环次数较高,即使静态应力满足要求,也要关注局部应力集中位置的疲劳安全系数,避免零件在长期使用后出现突发性的断裂失效。另外,安装耳座的平面度也有明确要求,如果耳座与设备基板的贴合面平面度超差,螺栓锁紧后会给构件带来额外的装配内应力,这部分附加应力在仿真时很容易被忽略,实际生产中需要对安装面做精铣加工,保证装配后不会产生额外的预应力叠加,确保构件在全生命周期内的结构可靠性。
