基于模态分析的三叶轴流风机叶片结构

在通风换气、工业散热、流体输送类场景中，轴流风机的运行稳定性直接决定整套系统的可靠性，而叶片作为风机唯一持续接触流体介质、承受交变气动载荷的核心旋转部件，其固有振动特性是设计阶段必须优先校核的核心指标，一旦叶片固有频率与电机转动频率、气流脉动频率形成耦合共振，轻则引发整机振动超标、轴承磨损加速、运行噪音陡增，重则直接出现叶片疲劳断裂、叶轮解体的恶性故障。

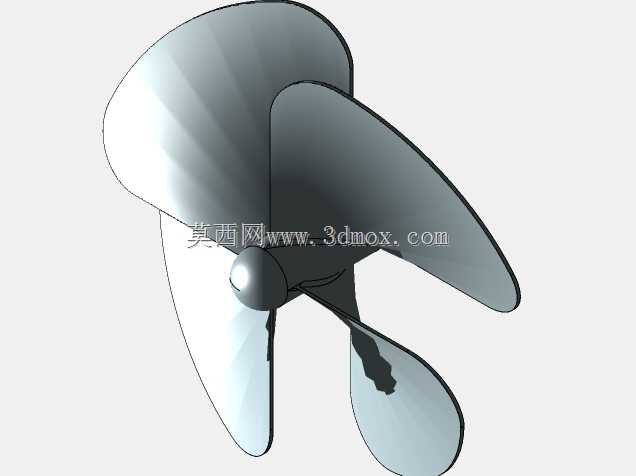

这套叶片采用三叶等强度曲面构型，整体围绕中心轮毂做圆周均布，安装时通过轮毂内孔与电机输出轴做同轴配合，配合面设置平键槽传递扭矩，轮毂端面预留锁紧螺孔，可通过压盖完成轴向定位，避免高速旋转时出现轴向窜动。从安装边界来看，叶片根部与轮毂采用一体化过渡结构，不存在拼接装配间隙，既消除了连接位置的应力集中隐患，也避免了装配误差带来的动平衡偏差，适配常规低压轴流风机的安装接口，无需额外改动电机端的连接尺寸即可完成替换装配。

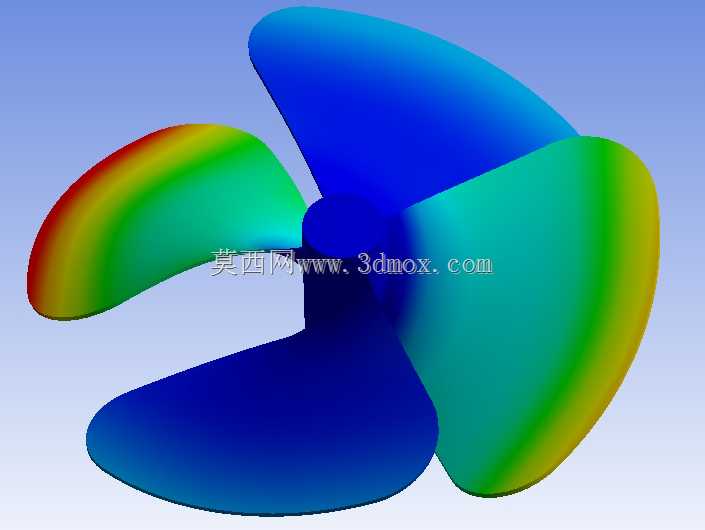

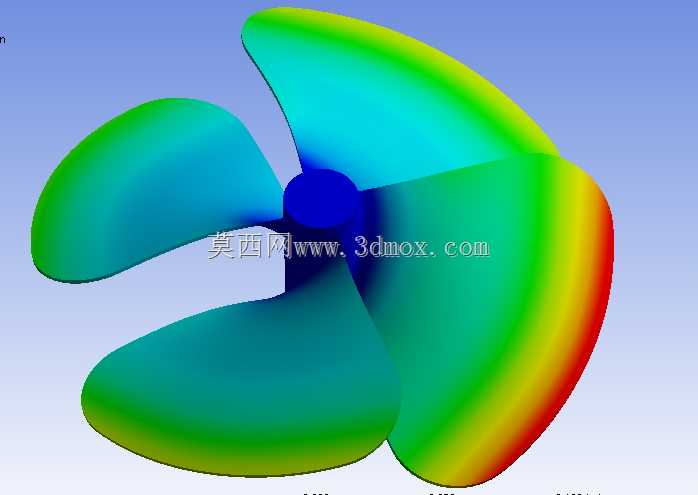

设计过程中首先结合气动性能要求确定叶型的弦长分布与扭转角度，从叶根到叶尖的弦长逐步收窄，扭转角平滑过渡，保证气流沿叶展方向均匀做功，避免局部区域出现气流分离引发的紊流振动；在此基础上开展模态特性校核，通过有限元计算获取叶片在自由状态与实际安装约束下的各阶固有频率与振型，图中呈现的彩色云图即为某阶振型下的位移分布结果，从云图可以看出叶尖区域的振动位移量最大，叶根位置因与轮毂刚性连接位移量趋近于零，这一结果也为后续的结构优化提供了明确方向——针对叶尖区域适当调整壁厚分布，在不显著增加整体重量的前提下提升局部刚度，将各阶固有频率错开电机额定转速对应的转动频率及其倍频区间，同时避开常见的气流脉动频率范围，从根源上规避共振风险。

从实际应用角度出发，这类经过模态校核的叶片可适配厂房通风风机、空调外机散热风机、冷却塔冷却风机、设备配套冷却风机等多种场景，运行时叶片曲面引导气流沿轴向平稳流动，三叶构型相比两叶结构在相同转速下风量输出更均匀，动平衡特性更优，相比四叶及以上多叶结构则具备更低的转动惯量，电机启动负载更小，能耗表现更均衡。设计时还充分考虑了运行过程中的载荷叠加效应，除了自身旋转产生的离心载荷，还要承受气流冲击带来的交变载荷，因此叶根位置做了大圆角过渡处理，降低应力集中系数，即使在长期交变载荷作用下也不易出现疲劳裂纹。

在外形尺寸的匹配上，叶片的旋转外径可根据不同风机的机壳内径做适配调整，安装时需保证叶尖与机壳内壁的间隙均匀，间隙值控制在合理区间内，既避免间隙过大导致气流回流损失效率，也防止间隙过小在运行振动时出现叶尖刮蹭机壳的问题。轮毂的内孔直径、键槽尺寸均按照通用电机输出轴的标准规格设计，可直接适配对应功率等级的标准异步电机或直流无刷电机，无需定制特殊连接结构，大幅降低了配套采购与装配的成本。

不同于仅做气动外形设计的常规叶片，这套结构在设计阶段就将振动特性作为核心校核指标，通过模态分析提前识别结构的振动薄弱区域，针对性调整壁厚与曲面曲率，让叶片在满足气动性能要求的同时，具备足够的刚度避开共振区间，实际运行时的振动幅值更低，轴承等配套部件的使用寿命更长，整机的维护周期也能得到有效延长。对于结构设计从业者而言，这类旋转部件的设计不能仅关注静态强度与气动参数，动态振动特性的校核直接决定了产品的实际运行可靠性，尤其是在高转速、长时间连续运行的工况下，模态分析结果是结构定型不可或缺的核心依据。
