基于ANSYS的iPhone机身弯曲力学仿真分析模型

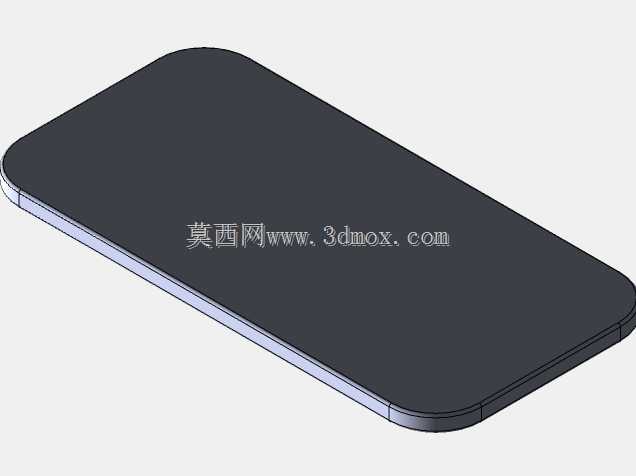

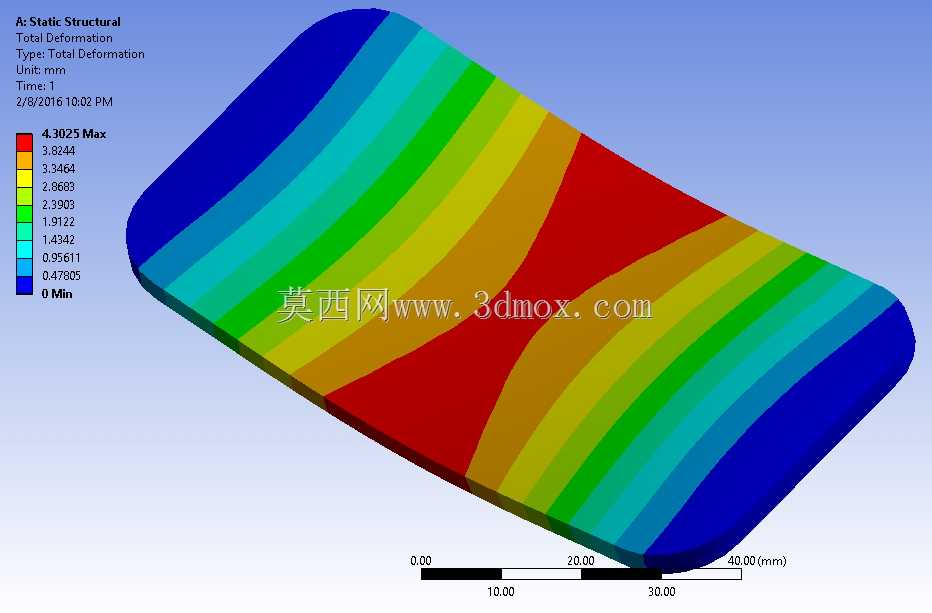

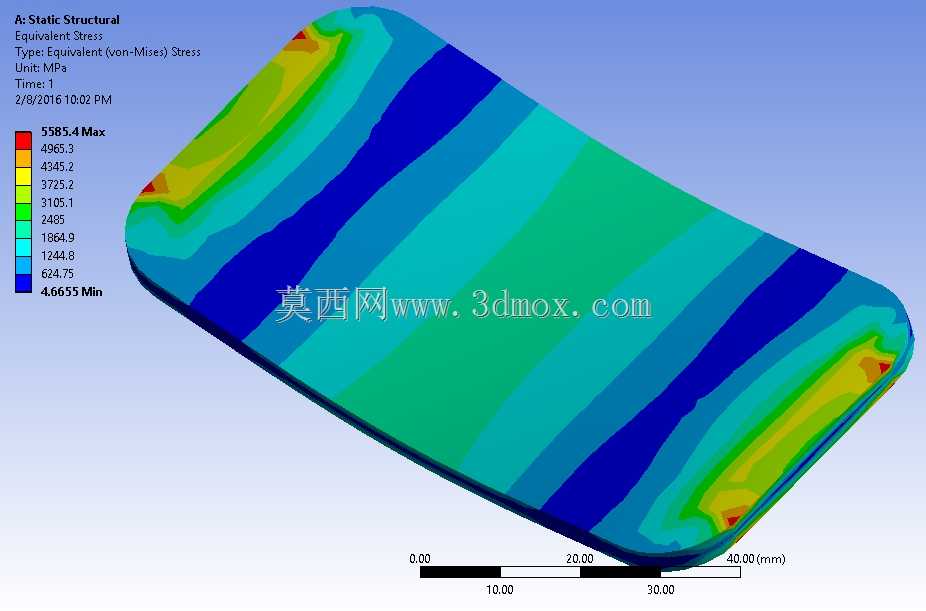

日常使用场景中，智能手机的机身抗弯性能直接决定设备的长期使用可靠性，不少用户在裤袋放置手机时遭遇挤压弯折的问题，这类失效案例推动了消费电子结构设计环节对机身抗弯性能的前置验证需求。本次构建的仿真分析模型，针对消费电子类手持通讯设备的机身受力场景做了针对性的几何简化，剔除了对整体抗弯刚度影响极小的内部微型元器件、局部装饰倒角、粘接胶层等细碎结构，保留了金属中框、玻璃背板、内部支撑骨架这些承担主要抗弯载荷的核心结构件，避免仿真计算时因网格数量过多导致的求解效率低下，同时保证核心受力路径的刚度传递特性与真实产品一致。从实际测试的受力边界来看，日常裤袋挤压场景下，手机机身的受力点主要集中在机身长度方向的三等分位置，与行业内通用的三点弯曲测试加载方式高度匹配，建模时特意将加载压头、支撑座的接触位置做了几何对齐，确保仿真加载路径和实际物理测试的受力状态完全吻合，避免因边界条件偏差导致的仿真结果失真。在结构设计思路层面，这类手持通讯设备的机身抗弯性能，核心取决于金属中框的截面惯性矩与材料屈服强度，模型中对中框的侧壁厚度、内部加强筋的排布位置都做了参数化保留，方便后续调整结构参数时快速迭代计算不同设计方案的抗弯表现，不需要重新构建整体几何。外形尺寸上完全参照量产机型的实际边界设定，机身长度、宽度、厚度的公差控制在0.1mm以内，中框与背板的装配贴合面做了共节点处理，模拟实际装配状态下的结构粘接约束，避免接触设置不当导致的应力集中误判。从工程应用的角度来说，这类仿真模型可以在产品开模前就完成多轮结构强度验证，不需要等到物理样机阶段再做弯折测试，能够大幅缩短消费电子产品的研发周期，减少开模后修改设计带来的成本损耗。实际仿真计算过程中，会重点观测机身最大应力出现的位置、加载力与形变量的对应曲线，判断结构在日常挤压载荷下是否会出现塑性变形，同时评估玻璃背板等脆性部件在弯折过程中的应力水平，避免出现挤压碎裂的失效问题。不同于整机精细建模的方案，本次简化后的模型在保证计算精度的前提下，将单工况求解时间压缩到了精细模型的三分之一以内，非常适合设计前期多方案快速对比的场景，工程师可以快速调整中框壁厚、加强筋位置、材料选型等参数，快速筛选出满足抗弯强度要求的轻量化设计方案。在安装边界的处理上，模型完全模拟三点弯曲测试的约束条件，两个支撑座设置为固定约束，中间加载压头设置为位移加载，接触类型设置为摩擦接触，摩擦系数参照金属与玻璃接触的实际参数设定，尽可能还原真实测试中的受力状态。对于结构设计从业者来说，这类简化建模的思路同样适用于其他手持消费电子设备的结构强度仿真，不需要追求所有细节的1:1还原，只需要抓住承担主要载荷的核心结构，就能在效率和精度之间找到最优的平衡点，为前期设计决策提供可靠的力学数据支撑。
