环形构件疲劳寿命环分析仿真模型

在重型回转支承、大型环形传动构件、风电法兰连接环这类长期承受交变载荷的环形零部件设计环节，寿命环分析是验证结构可靠性的核心仿真环节，直接决定部件在全生命周期内的疲劳失效风险等级。这类环形构件通常应用在港口起重设备的回转支撑、盾构机主驱动密封环、风力发电机组变桨轴承连接环等场景，作业过程中需要同时承受轴向载荷、径向倾覆力矩以及周期性交变的周向剪切力，载荷工况复杂，一旦出现疲劳裂纹扩展，会直接导致整套设备停机，甚至引发重大安全事故，因此在设计阶段完成全周向的寿命分布仿真，是结构校核中不可或缺的步骤。

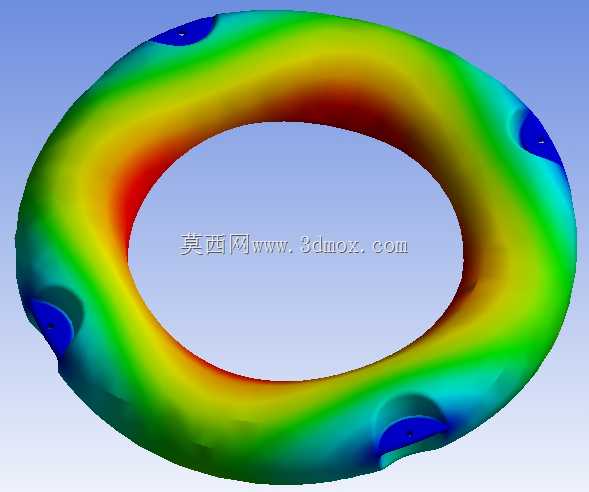

从仿真结果的云图分布来看，该环形构件的寿命分布呈现明显的周向梯度特征，云图中红色区域为寿命最低的应力集中带，主要分布在环体周向的载荷作用点对应位置，也就是支撑脚与环体连接的对应周向区段，这部分区域在交变载荷作用下，应力幅长期处于较高水平，是疲劳裂纹最先萌生的位置；从红色区域向两侧延伸，橙黄、绿色区域的寿命逐步提升，对应环体上应力水平逐步降低的过渡区段；蓝色区域为寿命最高的区段，主要集中在环体底部的支撑连接位置以及环体周向远离载荷作用点的区域，这部分区域的应力幅长期处于材料疲劳极限以下，正常工况下不会出现疲劳失效问题。

设计这类环形构件的寿命仿真模型时，首先要明确构件的实际安装边界：该环体底部设置有三处均布的支撑连接结构，对应实际安装时与下部基座的螺栓固定点位，仿真过程中这三个位置设置为全约束边界，模拟实际安装时的固定状态；环体的载荷施加需要匹配实际作业工况，将周向交变载荷、径向倾覆载荷按照实际作业的载荷谱分步施加，还原设备在启停、满载作业、偏载工况下的真实受力状态。尺寸边界上，该环体的最大外径接近500mm，属于中小型回转支撑类构件的尺寸范畴，环体的截面厚度、支撑脚的延伸长度都经过参数化建模调整，确保仿真网格划分时，应力集中区域的网格尺寸足够精细，能够捕捉到局部应力梯度的变化，避免因为网格过粗导致寿命计算结果出现偏差。

从工程应用的角度来说，这类寿命环分析的结果，能够直接指导结构的优化设计：针对云图中红色的低寿命区域，可以通过局部增加圆角过渡、调整截面厚度、更换更高疲劳强度的材料等方式，提升局部的疲劳寿命，让整个环体的寿命分布更加均匀，避免出现局部寿命短板导致的整体失效。同时，仿真得到的寿命分布数据，也能为后续的运维检测提供指导，在设备定期检修时，重点对低寿命对应的周向位置进行无损探伤，提前发现微裂纹隐患，降低设备运行过程中的突发故障概率。

在建模过程中，环形构件的周向网格采用扫掠划分方式，确保环向单元的规整度，支撑脚与环体连接的位置做网格局部加密，因为这部分位置存在几何形状突变，是应力集中的高发区域，网格加密后才能保证应力计算的精度，进而保证寿命计算结果的准确性。材料参数设置上，需要输入对应金属材料的S-N曲线数据，结合平均应力修正方法，将仿真得到的应力结果转换为疲劳寿命循环次数，最终生成全环的寿命分布云图，直观展示不同位置的寿命差异。不同于静力学仿真只关注最大应力值，寿命环分析更关注交变载荷下的累积损伤，哪怕某一位置的最大静应力没有超过材料屈服强度，只要长期处于交变应力作用下，累积损伤达到阈值就会出现疲劳失效，这也是这类环形回转构件设计中最容易被忽略的失效模式。

实际工程中，很多环形构件的失效都不是因为静强度不足，而是因为长期交变载荷下的疲劳破坏，比如港口门座起重机的回转支承，在常年的往复回转作业中，滚道与滚动体接触位置的周向环体就会出现接触疲劳剥落，最终导致回转卡滞；风电塔筒顶部的变桨轴承连接环，在常年的风载交变作用下，螺栓孔位置也容易出现疲劳裂纹，这些问题都可以在设计阶段通过寿命环分析提前识别，通过结构优化将隐患消除在设计阶段，大幅降低后期的运维成本和故障风险。
