合页结构静力学受力仿真分析模型

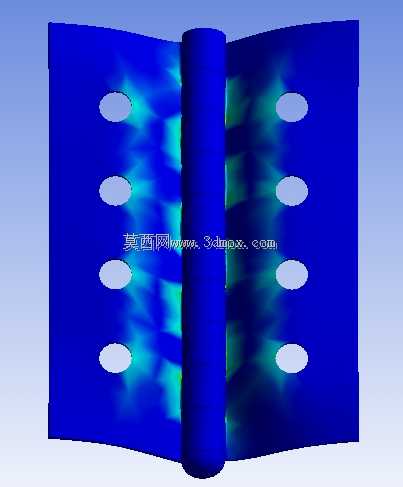

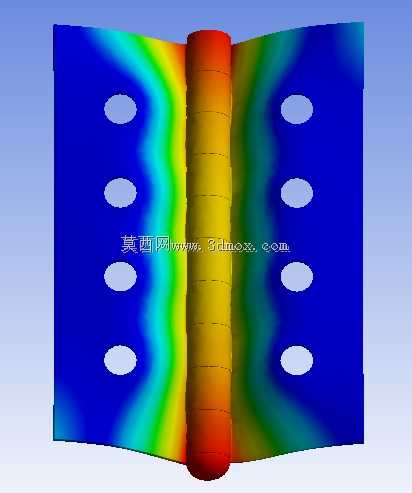

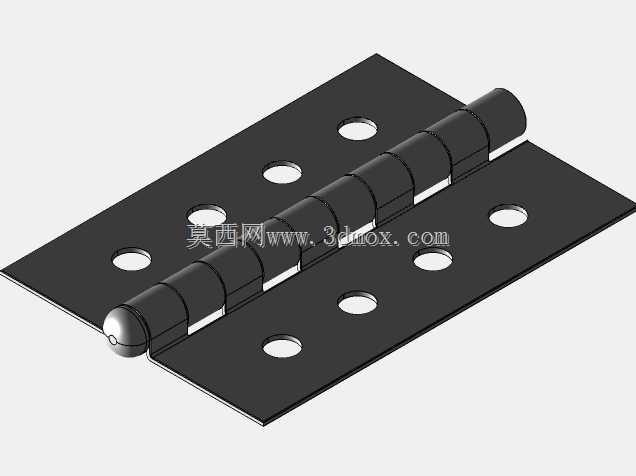

日常设备运维与结构设计场景里，铰链作为实现两部件绕固定轴相对转动的核心连接件，广泛分布在机柜舱门、工程机械防护盖、工业设备检修门、箱柜类产品的开合结构中，其受力状态直接决定整套开合机构的使用寿命与运行可靠性，一旦出现应力集中导致的塑性变形、断裂失效，轻则造成舱门开合卡滞、密封失效，重则引发设备运行安全隐患，因此在结构定型阶段完成铰链的应力分布校核，是结构设计环节必不可少的步骤。这套仿真分析模型针对双页片式圆柱铰链结构搭建，模型还原了铰链的实际装配状态：两个对称布置的页片通过中间的圆柱销轴实现铰接，每个页片上预留4个圆形安装通孔，用于通过螺栓将页片分别固定在固定基座与活动门体上，页片与销轴的配合面按照实际间隙配合的接触状态设置接触对，避免绑定约束带来的应力计算失真。从仿真云图的应力分布结果可以看到，应力集中区域主要出现在销轴与页片卷边的接触位置，同时页片靠近卷边的区域应力呈现梯度分布，从卷边处的高应力区向页片远端的安装孔位置逐步降低，四个安装孔周边的应力水平整体处于较低区间，这一分布规律和实际工况下的受力状态完全吻合——当活动门体处于开启或承载状态时，载荷通过页片传递到销轴接触面，该位置承受挤压与剪切的复合载荷，是整个铰链结构最容易出现失效的危险截面。设计校核过程中，首先要结合实际使用场景的载荷边界调整仿真输入参数：比如重型设备舱门的铰链需要考虑门体自重带来的偏心弯矩，户外设备的铰链还要额外叠加风载、振动带来的交变载荷，仿真时将固定侧页片的安装孔设置为全约束，在活动侧页片对应门体重心的位置施加等效载荷，就能得到接近实际工况的应力分布结果。从尺寸边界来看，这类铰链的安装孔位间距、页片厚度、销轴直径是决定承载能力的核心参数，建模时严格按照实际安装的空间边界预留尺寸，比如页片的总长度要匹配舱门侧边的安装空间，安装孔的中心距要对应基座上的预加工螺栓孔位，销轴的长度要保证两个页片装配后不会出现轴向窜动，同时预留足够的配合长度避免接触应力超过材料许用值。很多现场出现的铰链断裂故障，本质上都是设计阶段没有校核卷边位置的接触应力，单纯按照静态拉伸强度选型，忽略了开合过程中销轴与卷边的反复挤压磨损，以及偏心载荷带来的附加弯矩，通过这类应力仿真分析，可以在开模或加工前就识别出应力过高的区域，通过调整页片卷边的圆角半径、增加页片局部厚度、优化销轴与页片的配合间隙等方式，降低危险截面的应力峰值，让整个铰链结构的应力分布更均匀，在不额外增加整体重量的前提下提升结构的承载能力与疲劳寿命。仿真过程中还需要注意网格划分的精度，在销轴与卷边的接触区域、页片的应力梯度变化区域要细化网格尺寸，避免因网格过粗导致应力计算结果出现偏差，而在远离应力集中区的页片远端、安装孔的非接触区域可以适当放大网格尺寸，平衡计算效率与计算精度。对于需要频繁开合的使用场景，还可以在静力学应力分析的基础上，结合材料的S-N曲线进一步做疲劳寿命校核，验证在额定开合次数下结构是否会出现疲劳失效，而静力学应力分析的结果是后续疲劳计算、结构优化的基础数据，能够为铰链的材料选型、热处理工艺选择提供量化的参考依据，比如当仿真得到的最大应力接近材料屈服强度时，就需要选用强度更高的合金材料，或者通过表面淬火等工艺提升接触位置的表面硬度，增强耐磨性能与抗挤压能力。
