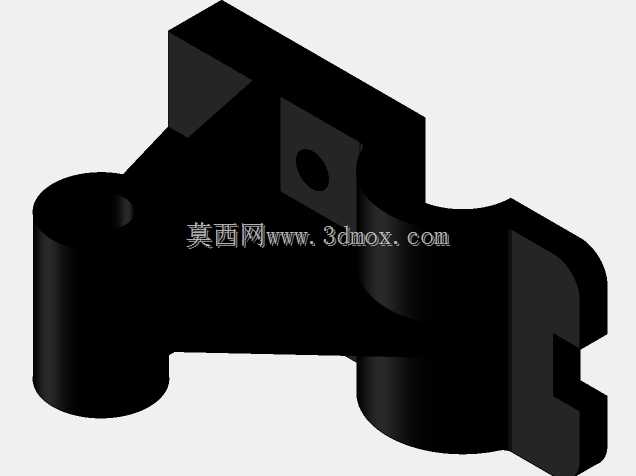

这类带铰接圆弧配合面的异形连接构件,常见于工程机械的动臂铰接节点、重载输送设备的连杆传动端、起重设备的吊具连接部位,核心作用是在两个具备相对转动需求的结构件之间传递拉压载荷与冲击载荷,同时预留转动自由度避免结构出现卡滞或附加内应力。从结构外形来看,构件主体采用非对称变截面设计,上部设置同轴圆柱销孔用于穿装铰接销轴,下部为大半径圆弧贴合面,与配对构件的圆弧面形成面接触配合,相比传统耳板类铰接结构,这种大圆弧贴合面能大幅降低接触应力集中系数,适配大角度往复摆动的工况需求。
在设计思路上,这类构件首先要匹配安装边界的尺寸约束:上部销孔的直径公差需严格按照铰接副的配合等级选取,通常采用H8/f7的间隙配合保证销轴转动顺畅,销孔端面需预留足够的承压面宽度,避免销轴受弯后出现端面压溃;下部圆弧面的曲率半径需与配对构件完全一致,贴合面的表面粗糙度需控制在Ra1.6以内,保证摆动过程中接触应力均匀分布,不会出现局部点接触导致的早期磨损。构件中部的加强筋采用变厚度过渡设计,从销孔位置向圆弧面逐渐增厚,既避免了直角过渡带来的应力集中,也能在载荷传递路径上合理分配材料分布,在控制整体重量的前提下提升结构刚度。

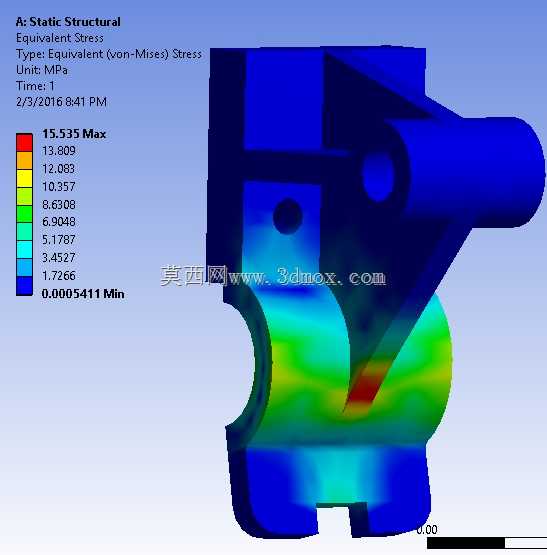

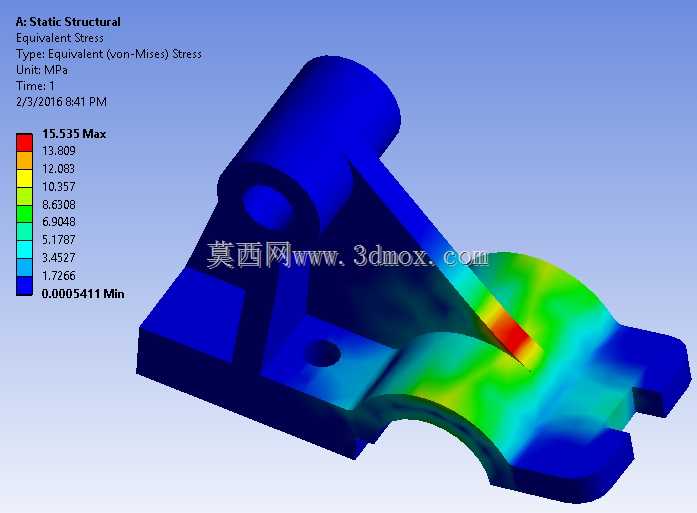

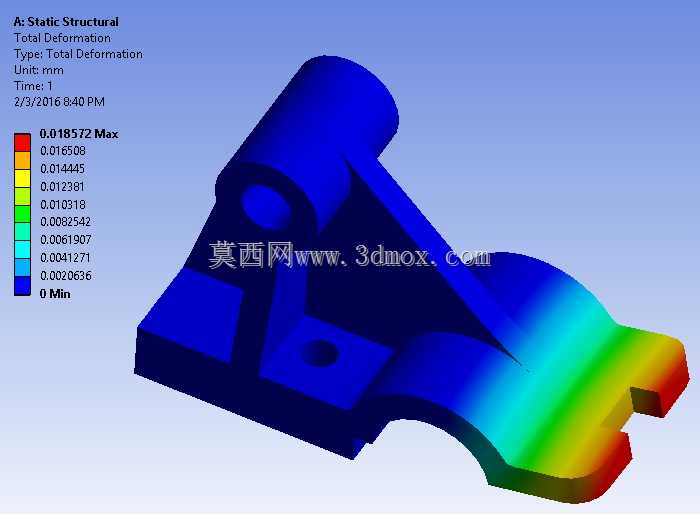

从静力学应力仿真的结果来看,高应力区域集中在中部筋板与下部圆弧面的过渡位置,这一位置恰好是拉压载荷传递的拐点,工作过程中会同时承受弯曲应力与剪切应力的复合作用,设计时需要在该位置设置足够的圆角过渡,避免加工过程中出现刀痕等微观缺陷,防止交变载荷下出现疲劳裂纹。构件下部的开口槽用于安装限位挡板,槽宽尺寸需匹配挡板的安装公差,槽的两侧端面需与圆弧面轴线保持垂直,保证挡板安装后能均匀限位,不会出现偏载导致的挡板变形。上部销孔的外侧设置有环形凸台,凸台高度略高于构件主体平面,既能提升销孔的局部承压能力,也能避免安装时构件主体平面与配对结构直接摩擦,减少配合面的磨损量。
实际工况应用中,这类构件承受的载荷并非恒定静载荷,通常会伴随设备启停带来的冲击载荷、作业过程中的交变载荷,因此应力校核时不仅要关注静强度下的最大应力值是否低于材料的屈服极限,还要结合应力分布情况评估疲劳寿命,高应力区域的最大应力需控制在材料疲劳极限的70%以内,才能满足长期往复作业的使用需求。构件的材料通常选用中碳合金结构钢,毛坯采用模锻成型保证金属纤维流线沿构件外形连续分布,加工完成后进行调质处理提升综合力学性能,销孔与圆弧贴合面需进行表面淬火处理,提升表面硬度与耐磨性,避免长期铰接转动出现表面拉伤。安装过程中,需保证上部销孔的轴线与下部圆弧面的轴线平行度误差控制在0.05mm以内,否则会导致铰接转动过程中出现卡滞,同时会让圆弧贴合面出现偏载,局部应力远超设计值引发结构失效。这类构件的外形尺寸没有统一的标准系列,都是根据对应设备的载荷参数、安装空间进行定制化设计,建模过程中需要先明确铰接点的最大摆角范围,预留足够的转动间隙,避免摆动过程中构件与周边结构发生干涉,同时要核算销轴的抗剪强度、销孔的承压强度与构件本身的抗拉强度,三者的安全系数需保持匹配,避免出现某一环节强度冗余不足导致的整体失效。
