四腿支撑工作台荷载应力分布仿真分析

在车间装配、工位检测、轻型物料暂存等常规生产场景中，这类四腿支撑式工作台是应用频次极高的基础工位载体，其结构在持续荷载下的变形与应力分布，直接决定了工位作业的稳定性、长期使用的结构可靠性，甚至会影响上方放置的精密检测仪器、工装夹具的使用精度。不同于常规只做外观建模的工作台模型，这个模型完整还原了静力学仿真下的结构响应结果，能直观看到不同区域的应力集中位置与变形趋势，给结构优化、材料选型提供直接的参考依据。

从结构设计逻辑来看，这款工作台采用整体式台面搭配四条变截面支撑腿的布局，没有额外的横向拉筋结构，这种设计的初衷是在保证台面有效使用面积的前提下，给工位下方预留足够的腿部活动空间，避免操作人员靠近台面作业时，腿部被横向支撑构件磕碰，适配长时间坐姿或站姿交替的作业需求。台面采用等厚度的平板结构，边缘做了小尺寸的倒角过渡，一方面避免尖锐棱边造成的磕碰伤害，另一方面也能减少边缘位置的应力突变，避免荷载作用下边缘出现应力开裂的问题。四条支撑腿并非等截面直杆结构，而是采用了上宽下窄的渐变截面设计，靠近台面连接的位置截面尺寸更大，能更好地分散台面传递下来的竖向荷载，降低连接节点处的应力集中系数，靠近地面的一端截面收窄，在保证支撑稳定性的同时减少材料用量，也能降低支撑腿对地面安装空间的占用。

从安装边界与尺寸适配角度来说，这类工作台的台面尺寸通常适配单人作业的操作范围，横向与纵向的尺寸刚好覆盖操作人员手臂正常伸展的作业半径，不需要过度探身就能够到台面上所有位置的工件或工具，台面高度符合人体工程学的作业高度要求，适配大多数成年人站姿操作的舒适高度，不需要额外垫高或挖坑调整安装高度。支撑腿底部预留了与地面固定的安装接口，可以通过膨胀螺栓与水泥地面直接固定，也可以搭配可调脚杯来适应不平整的车间地面，保证台面始终处于水平状态，避免因为台面倾斜导致放置的工件滑移、检测数据出现偏差。

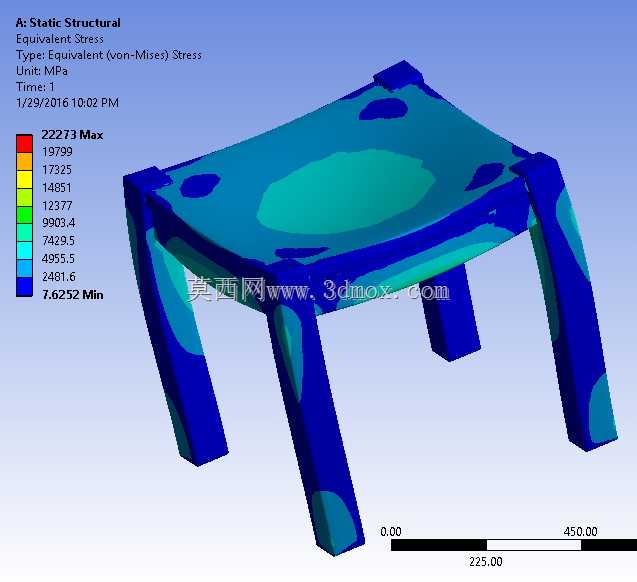

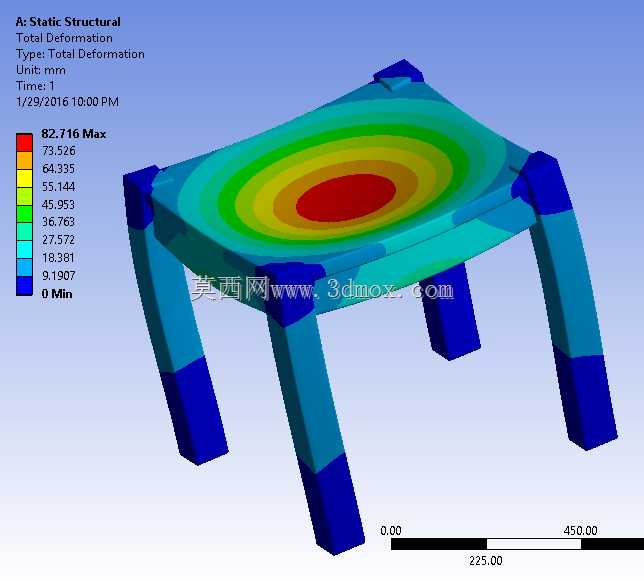

从仿真结果呈现的应力分布规律来看，台面的中心区域是变形量最大的位置，这是因为竖向荷载作用在台面上时，中心区域距离四个支撑点的距离最远，弯矩作用最明显，因此变形量从中心向四周支撑点位置逐步递减，应力值也呈现相同的分布趋势，最大应力出现在支撑腿与台面连接的角部位置，这也是这类悬臂支撑结构的典型应力集中区域，在实际生产制造中，这个位置通常会做额外的焊接加强或者增加三角筋板来提升局部强度，避免长期荷载作用下出现焊缝开裂、支撑腿脱落的问题。支撑腿上的应力分布呈现从上到下逐步降低的趋势，靠近台面连接端的应力值最高，靠近地面端的应力值最低，这也和竖向荷载的传递路径相匹配，荷载从台面传递到支撑腿上端，再沿着支撑腿逐步传递到地面，因此支撑腿的上端也是结构强度校核的关键位置。

在实际工程应用中，这类仿真分析的结果可以直接指导产品的迭代优化，比如如果中心区域变形量超过了使用要求，就可以适当增加台面的板材厚度，或者在台面下方对应中心区域的位置增加横向加强筋，不需要整体加厚台面就能有效控制变形量，控制材料成本；如果支撑腿与台面连接位置的应力超过了材料的许用应力，就可以调整连接位置的过渡圆角，或者增加局部加强结构，不需要整体加大支撑腿的截面尺寸，就能满足结构强度要求。对于需要在工作台上放置较重工装、检测设备的使用场景，还可以根据仿真得到的应力分布数据，调整支撑腿的布置位置，或者增加辅助支撑结构，在不影响操作空间的前提下提升整体承载能力。

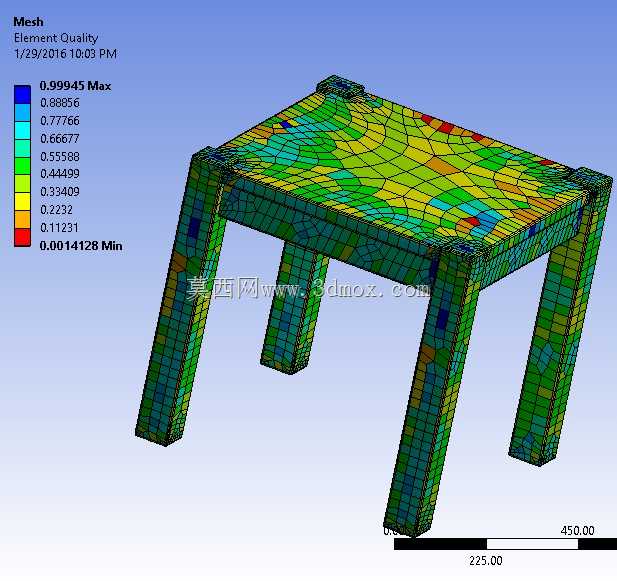

不同于纯几何外形的三维模型，这个带仿真结果的模型能让结构设计人员直观看到结构受力的薄弱环节，不需要重新搭建仿真模型就能快速了解这类四腿工作台的受力特性，在做同类型工位设备设计时，可以直接参考这个应力分布规律调整结构参数，减少重复仿真的工作量，缩短设计迭代的周期。尤其是在定制化工位设计场景中，设计人员可以根据实际的荷载需求，对照这个模型的应力分布趋势，快速判断哪些位置需要加强，哪些位置可以适当削减材料，在保证结构安全、变形量满足使用要求的前提下，尽可能降低制造成本，提升产品的性价比。
