颚端回转体结构静力学应力分布分析

颚端回转体这类构件，多应用在重载夹持、起重吊具连接、矿山破碎设备的铰接受力端，日常工况下要承受交变拉压载荷、偏载冲击，其结构应力分布是否合理，直接决定了整套连接机构的服役寿命与作业安全。做这类构件的结构分析前，首先要明确实际安装边界：这类回转体的下部双支脚是与配套基座销轴铰接的固定端，上部环形颚端是直接承载作业载荷的受力端，作业过程中载荷方向会随吊装角度、夹持姿态变化，并非单一方向的静载，因此建模阶段要还原实际作业中最恶劣的偏载工况，不能只做理想对中载荷的仿真。

从结构设计思路来看，这类颚端回转体采用环形闭合颚腔搭配双支脚分叉支撑的构型，核心是让上部承载的载荷能通过环形结构平滑分流到两侧支脚，避免应力在转角位置过度集中。早期同类型构件常采用直角过渡的连接结构，实际使用中常在转角位置萌生疲劳裂纹，因此本次分析的结构在所有截面变化位置都做了大圆角过渡，环形颚腔的壁厚采用渐变设计：承载接触区壁厚最大，向两侧支脚过渡位置逐步减薄，在保证强度冗余的前提下控制构件整体重量，降低配套铰接机构的负载。

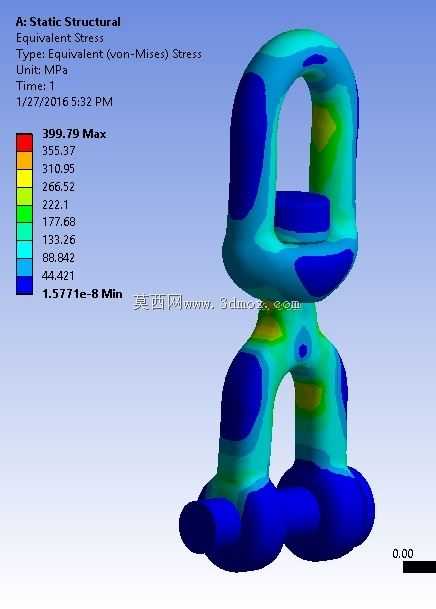

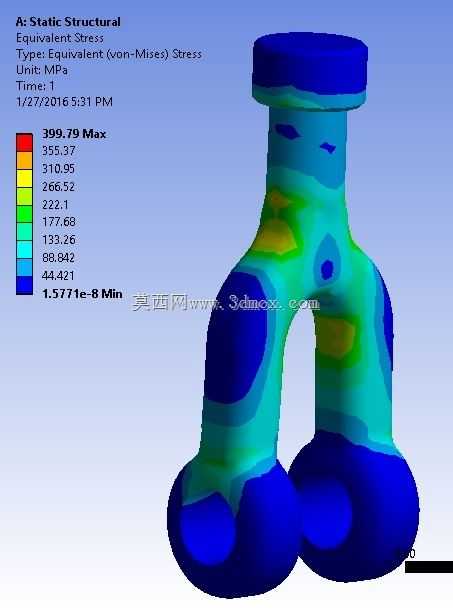

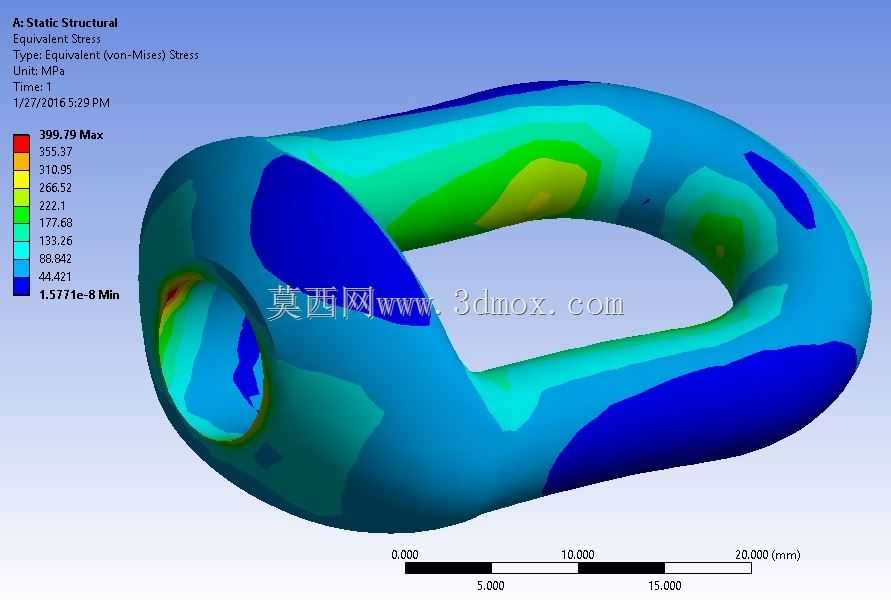

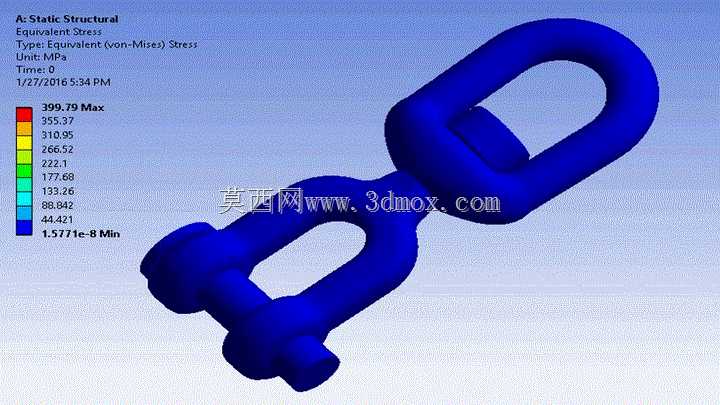

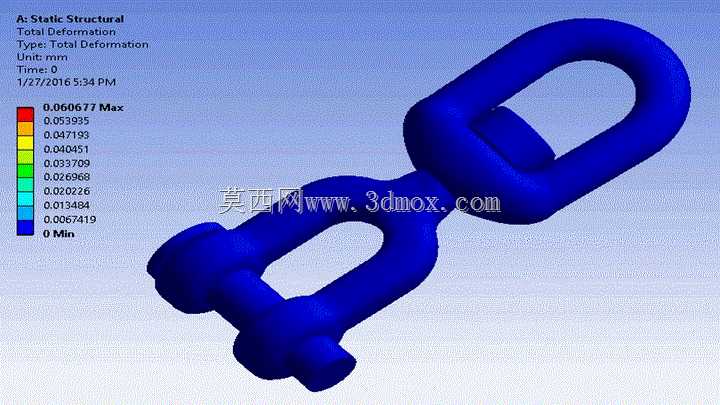

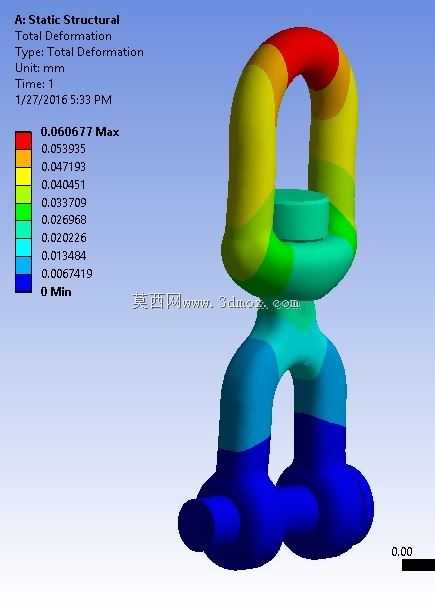

从应力分布结果来看，最大等效应力出现在上部环形颚端的内侧承载接触区，数值接近400MPa，这一位置是作业时与配套销轴直接接触挤压的区域，接触应力叠加弯曲应力后形成应力峰值，设计时该区域要选用屈服强度不低于500MPa的合金结构钢，同时做表面淬火处理提升接触疲劳强度，避免长期挤压出现表面剥落。环形结构与支脚连接的过渡圆角位置，应力水平在130MPa到220MPa区间，属于次高应力区，这部分区域的圆角半径不能随意减小，加工时要保证圆角表面粗糙度不高于Ra3.2，避免加工刀痕成为疲劳裂纹源。两侧支脚的下半部分与铰接孔周边，应力水平普遍低于90MPa，存在较大的强度冗余，后续轻量化优化时可以在支脚非承载侧开设减重槽，进一步降低构件自重。

实际工程应用中，这类颚端回转体的安装要保证下部两个铰接孔的同轴度误差不超过0.05mm，否则作业时会出现单侧支脚受力偏大的情况，导致实际应力比仿真结果高出30%以上，极易引发支脚断裂事故。上部颚腔的内孔尺寸要与配套承载销轴的尺寸保持H8/f7的配合间隙，间隙过大会导致作业时冲击载荷增大，间隙过小则会出现装配卡滞，无法适应作业过程中的角度回转需求。另外要注意，仿真得到的应力是理想工况下的结果，实际使用中要考虑焊接缺陷、材料夹杂、表面腐蚀等因素的影响，安全系数要取到2.5以上，不能直接按仿真应力值刚好匹配材料屈服强度选型。

这类构件的日常运维中，要重点检查上部颚端内侧接触区、过渡圆角位置的表面状态，每作业300小时要做一次磁粉探伤，排查表面微裂纹，当接触区出现深度超过1mm的压痕时，要及时更换构件，避免压痕位置应力集中引发突然断裂。双支脚的铰接位置要定期加注润滑脂，降低铰接销轴的磨损，避免因销轴磨损导致的载荷偏移，从运维层面保证构件的实际受力状态与设计仿真状态一致，最大化发挥结构的承载性能。
