基于有限元分析的机翼结构模态特性研究模型

在航空飞行器结构设计流程中，机翼作为承担升力生成、燃油存储、外挂载荷挂载的核心承力部件，其动态特性直接决定飞行器飞行过程中的结构稳定性、操纵响应效率以及疲劳寿命表现，模态分析作为结构动力学特性研究的核心手段，能够精准获取结构的固有频率、振型以及阻尼比等关键参数，为后续的颤振校核、动响应计算、振动抑制方案设计提供核心数据支撑，是飞行器结构设计阶段不可或缺的仿真分析环节。

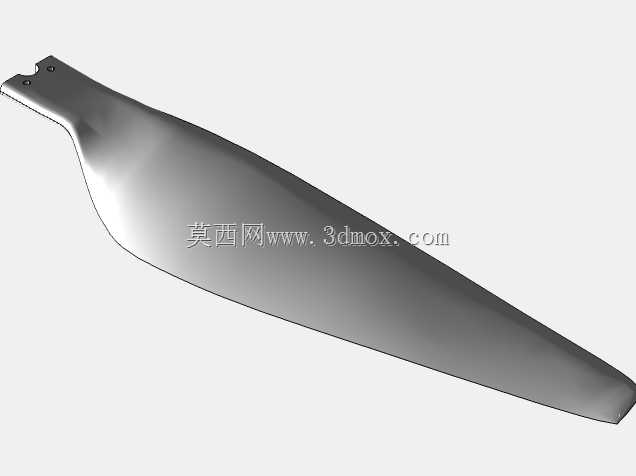

该模型针对典型低速飞行器机翼构型开展模态仿真建模，整体采用变截面翼型设计，翼根区域厚度较大以满足与机身连接的强度与刚度要求，翼尖区域逐步收窄变薄以降低结构重量、减小诱导阻力，整体翼展方向的尺寸梯度完全符合常规亚音速飞行器的机翼气动外形设计规范，在建模过程中充分考虑了机翼结构的质量分布特性，将蒙皮、翼梁、翼肋等典型承力结构的质量等效整合到整体模型中，确保仿真计算得到的质量矩阵与实际结构高度吻合，避免因质量分布偏差导致的模态参数计算误差。

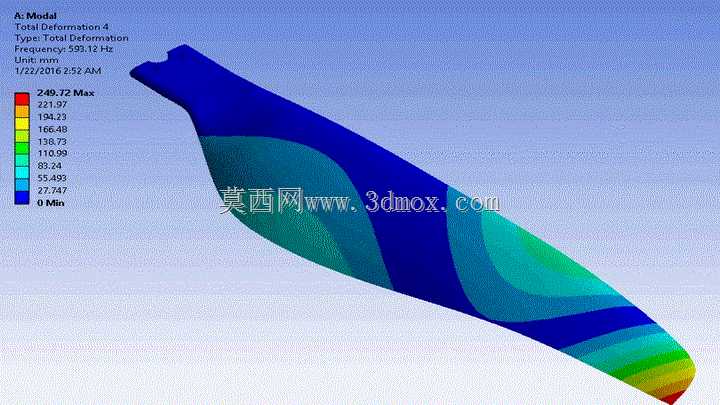

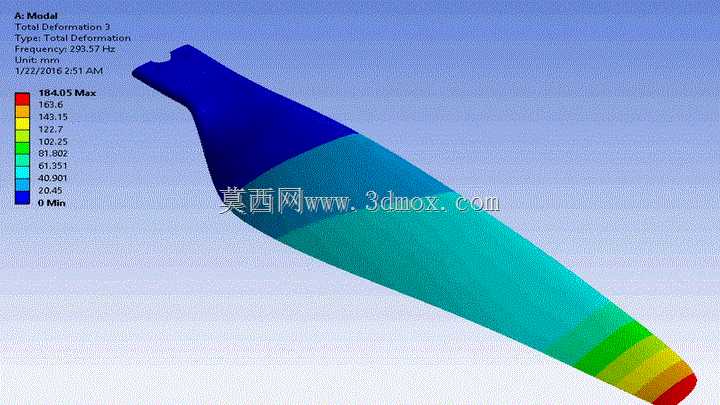

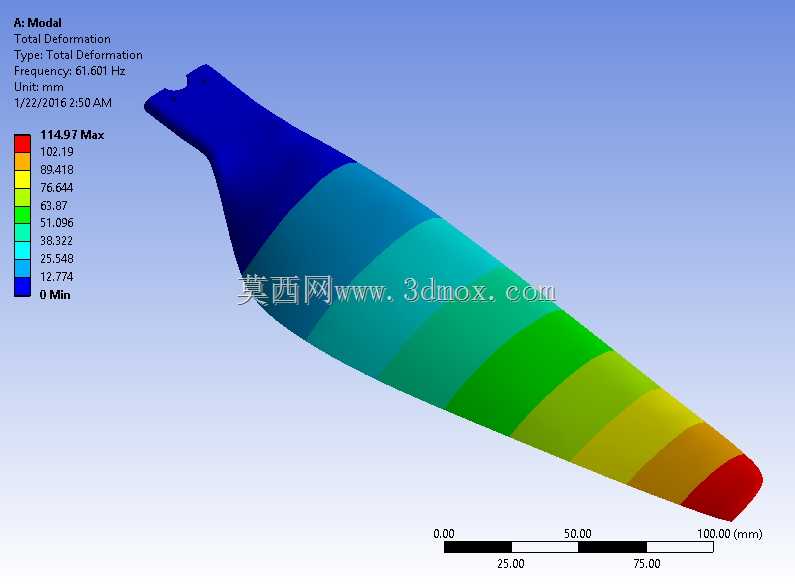

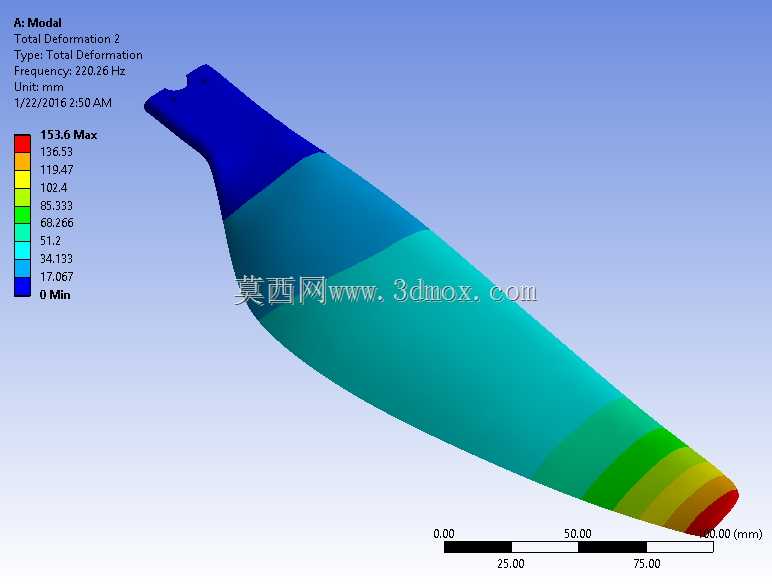

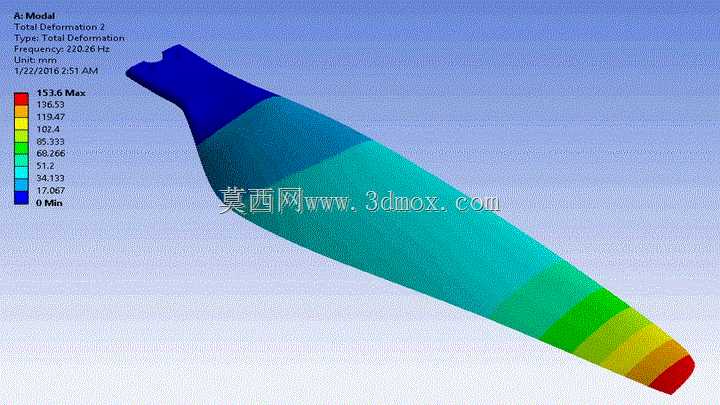

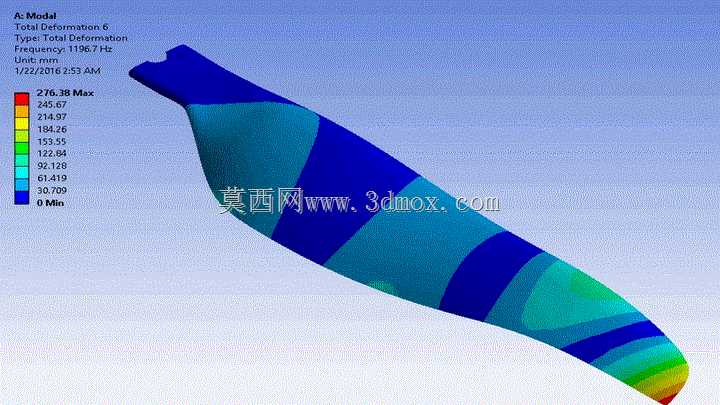

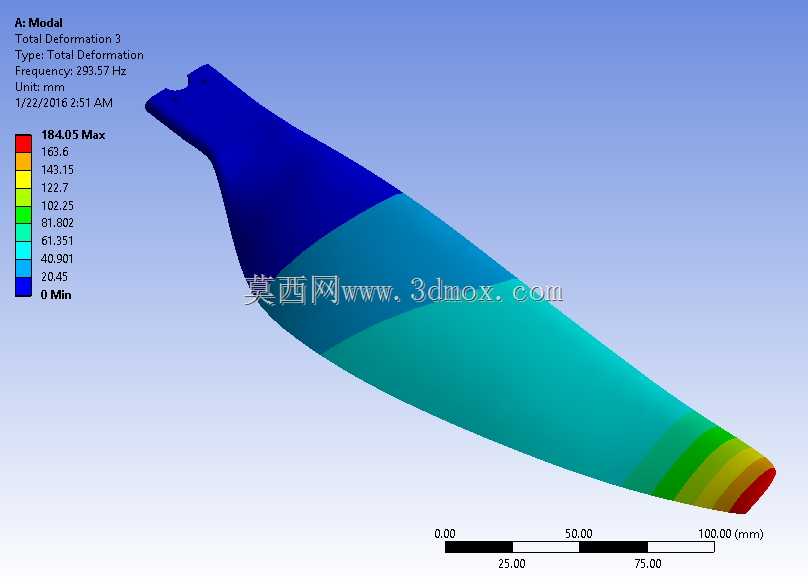

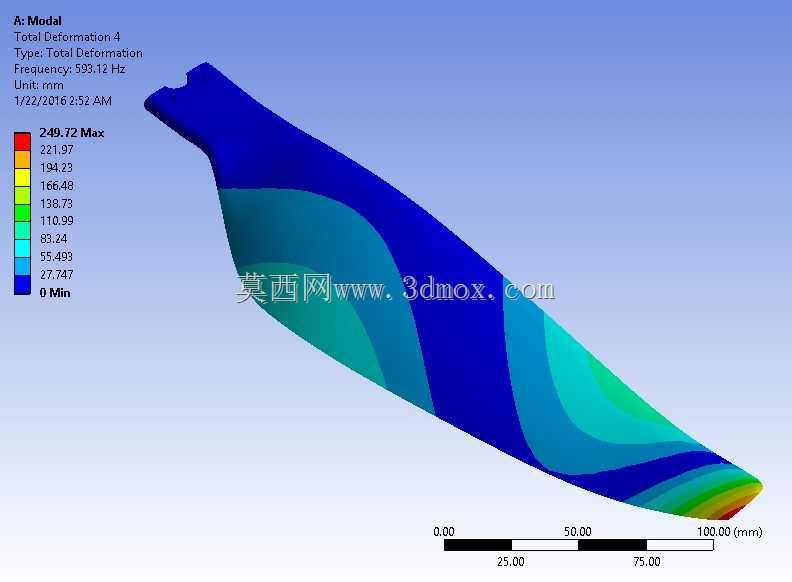

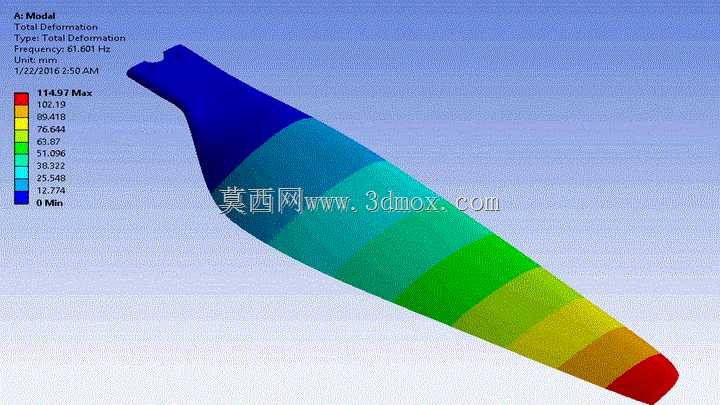

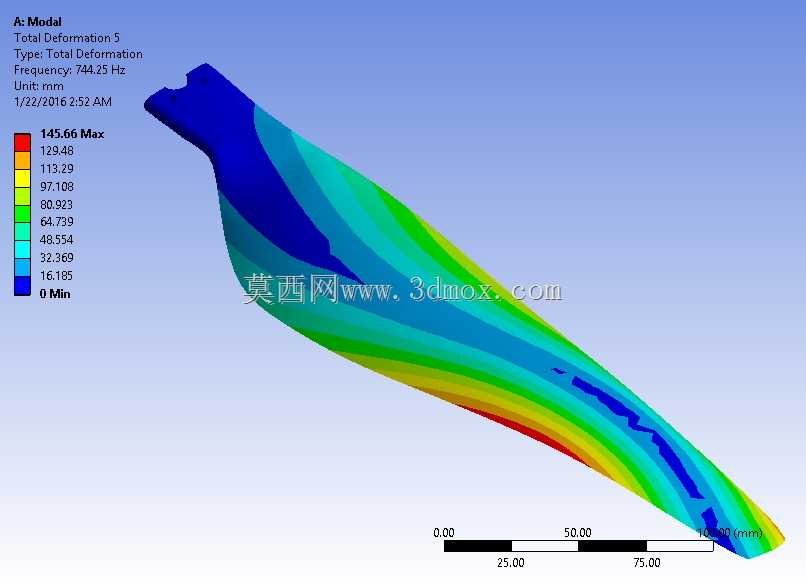

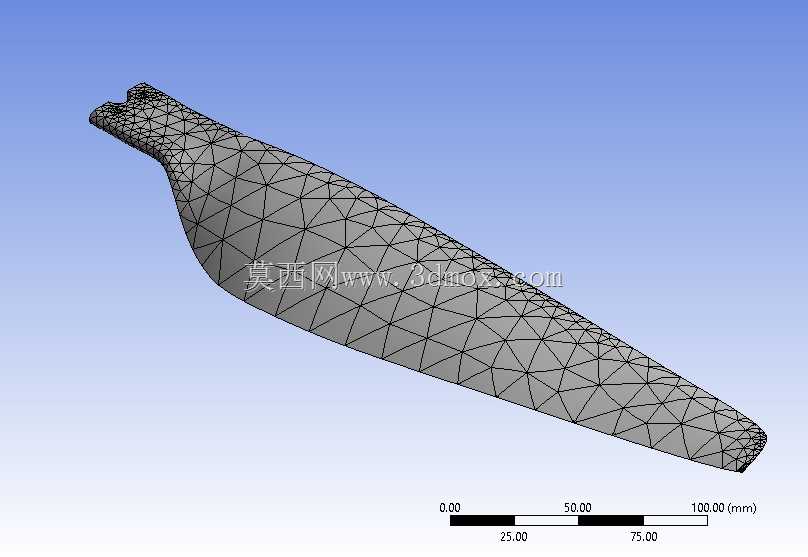

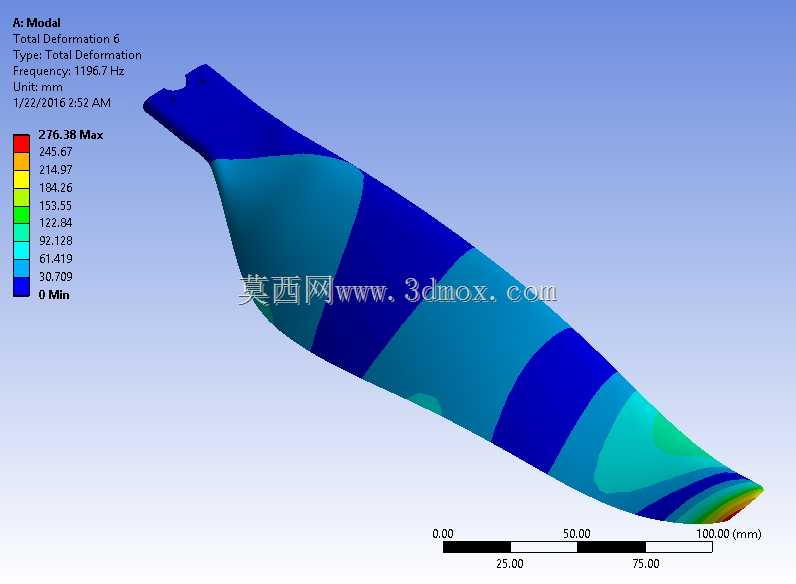

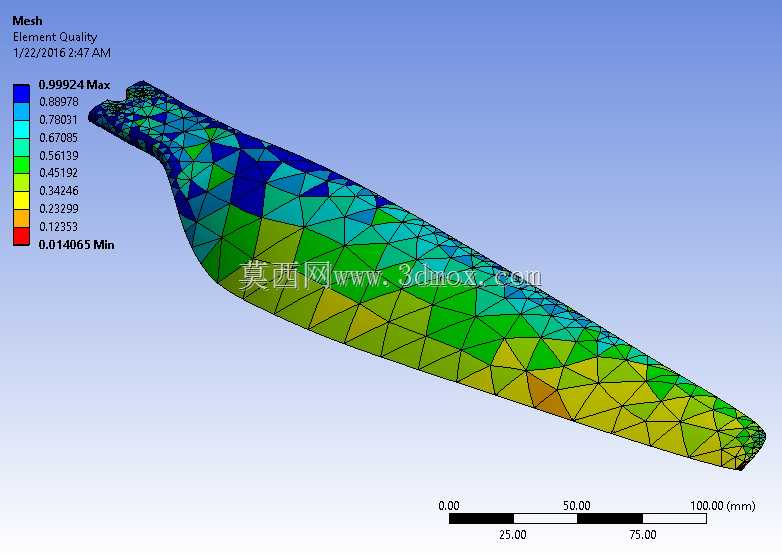

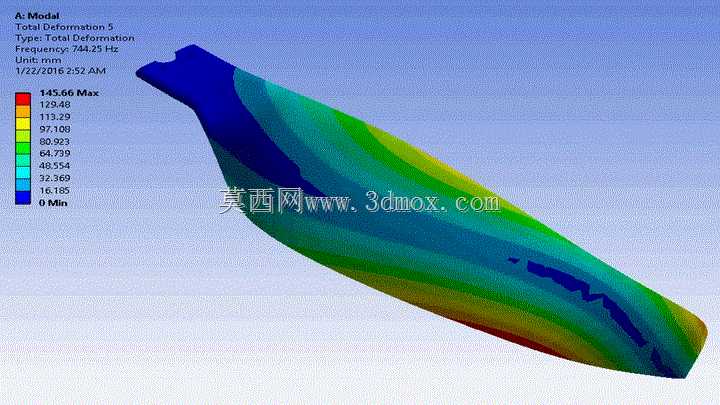

网格划分环节采用非结构化三角形面网格对机翼外表面进行离散处理，网格尺寸根据结构曲率变化进行自适应调整，翼根与翼型前缘等曲率变化较大的区域网格密度更高，翼面平直区域网格尺寸适当放大以平衡计算精度与计算效率，网格质量检查结果显示单元质量最小值与最大值均处于合理区间，不存在负体积、过度畸变等会导致计算发散的劣质单元，能够满足模态分析的网格精度要求。从实际工程应用场景来看，这类机翼模态分析模型可直接用于飞行器初步设计阶段的结构动力学特性校核，通过提取前6阶低阶固有振型，能够清晰识别机翼的一弯、二弯、一扭等典型振动形态，判断结构是否存在与发动机激励、气动激励频率耦合的风险，若计算得到的固有频率与常用巡航状态下的气动激励频率接近，可针对性调整翼梁的铺层厚度、翼肋的布置间距或者蒙皮的材料参数，改变结构的刚度分布与质量分布，将固有频率调整至安全区间，避免飞行过程中发生共振导致的结构破坏。

在安装边界的处理上，该模型将翼根与机身连接的区域设置为固定约束边界，完全模拟实际装机状态下机翼与机身框段的连接刚性，确保约束条件与实际受力状态一致，避免因边界条件设置不当导致的振型失真。不同于单纯的几何外形模型，该模态分析模型整合了结构的材料属性参数、连接特性参数，能够直接导入求解器开展后续的谐响应分析、瞬态动力学分析以及颤振分析，为机翼结构的迭代优化提供可复用的仿真基础。在实际工程迭代过程中，设计人员可基于该模型的模态计算结果，针对性开展局部结构加强，比如在振型位移较大的区域增加加强筋、调整局部结构厚度，在不显著增加结构重量的前提下提升机翼的低阶固有频率，改善结构的动态刚度特性，同时这类模态分析结果也能够为后续的地面振动试验提供参考依据，提前预判试验过程中可能出现的振动形态，优化试验测点的布置方案，减少试验迭代次数，缩短研发周期。对于小型无人机、通用航空飞行器这类研发周期较短、成本控制要求较高的项目而言，精准的机翼模态仿真分析能够大幅减少物理样机的试验次数，降低研发成本，同时提前规避结构共振带来的飞行安全风险，保障飞行器在全飞行包线内的结构可靠性。
