钢丝绳钳口结构应力仿真分析模型

在起重吊装、索道运维、矿井提升这类涉及钢丝绳承载的作业场景里，钳口是直接与钢丝绳接触、完成夹持锁止动作的核心受力构件，其结构强度直接决定整套夹持机构的作业可靠性，一旦出现应力超限引发的塑性变形甚至断裂，极有可能造成吊载滑脱、绳索跑位的恶性安全事故，因此在结构定型阶段完成精准的应力分布校核，是钳口产品开发流程中不可跳过的关键环节。

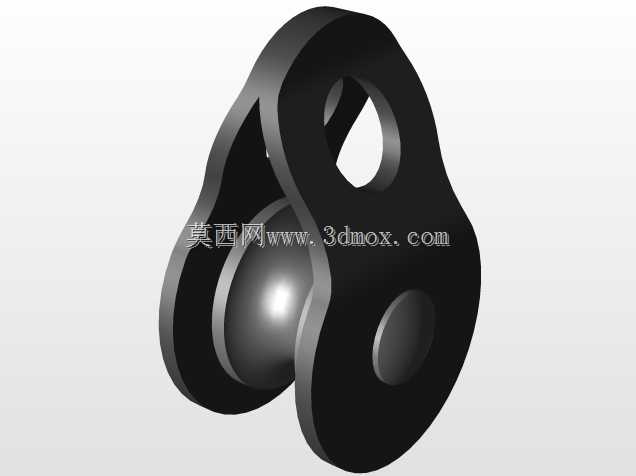

这个钳口的整体结构采用对称式抱合布局，主体为带铰接安装孔的弧形夹持臂结构，两个钳臂通过中部的铰接轴形成开合动作轨迹，内侧设置与钢丝绳外径匹配的弧形夹持面，作业时通过外力驱动钳臂绕铰接点转动，让内侧弧面紧密压合在钢丝绳外表面，依靠接触面的摩擦力实现钢丝绳的锁止固定，铰接孔的位置与钳臂力臂长度经过匹配设计，保证施加较小的驱动外力即可在夹持面形成足够的正压力，满足额定载荷下的夹持防滑要求。

从结构设计的逻辑来看，钳口的外形轮廓并非简单的等厚度弧形结构，而是在铰接孔周边、夹持面过渡区域做了针对性的壁厚调整，铰接孔作为开合动作的回转支撑点，同时也是外力传递的核心节点，孔周区域做了局部加厚处理，避免销轴挤压造成的孔壁失圆变形；夹持面与钳臂主体的过渡位置采用大圆角平滑衔接，从根源上降低直角结构带来的应力集中系数，防止交变载荷作用下的疲劳裂纹萌生。整个钳体的外部轮廓做了圆弧倒角处理，没有尖锐的外凸棱边，既可以避免安装、作业过程中磕碰损伤钢丝绳外层钢丝，也能减少应力集中的薄弱点位。

安装边界方面，钳口的铰接孔尺寸与配套销轴采用间隙配合设计，保证开合动作的顺畅性，不会出现卡滞问题；两个钳臂的开合角度范围经过限位设计，最大开口尺寸满足对应规格钢丝绳的穿入要求，最小闭合位置时两个夹持弧面能够完全贴合钢丝绳外圆周，保证接触面积充足，避免局部压应力过大损伤钢丝绳结构。钳臂尾部的驱动端接口尺寸与配套的驱动部件（手动杠杆、液压驱动缸等）匹配，能够直接完成装配对接，不需要额外做结构改制。

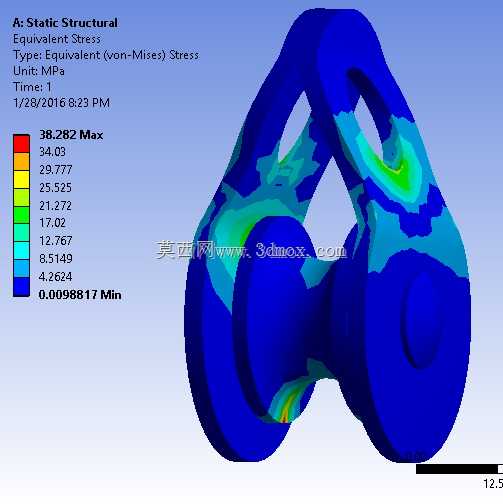

从应力仿真的结果分布来看，钳体的大部分区域应力水平处于较低区间，高应力区域主要集中在铰接孔内侧与夹持面的局部过渡位置，最大应力值远低于常用合金结构钢的屈服强度阈值，说明现有结构的强度储备充足，不会在额定载荷下发生塑性变形；同时低应力区域的材料分布存在一定的优化空间，后续可以在保证强度的前提下对非受力区域做适当的减薄处理，在不降低承载能力的同时降低构件整体重量，减少材料消耗。

在实际工程应用中，这类钳口结构除了用于钢丝绳的夹持锁止，也可适配不同直径的圆钢、缆索类构件的夹持作业，只需要调整内侧夹持弧面的曲率半径即可适配不同规格的被夹持件，结构通用性较强。设计过程中需要重点关注铰接点的位置精度、夹持面的表面粗糙度，铰接点的位置偏差会造成两个钳臂的夹持面错位，导致接触面积减小、局部压应力骤升；夹持面的粗糙度过低会降低摩擦系数，需要更大的夹紧力才能满足防滑要求，粗糙度过高则会压伤钢丝绳表面，降低钢丝绳的使用寿命。此外，钳体的材料通常选用中碳合金结构钢，经过调质处理后获得足够的强度与韧性，表面可做发黑或者镀锌处理，提升户外作业环境下的防锈耐腐蚀能力，延长构件的服役周期。
