可3D打印自动反转螺钉结构设计

在各类需要反复拆装、且对连接可靠性有特殊要求的机械装配场景中，常规螺纹紧固件往往存在拧入深度难控制、反复拆装后螺纹滑牙、特定工况下需要自动退钉的痛点，这款自转螺钉结构正是针对这类场景开发的特殊连接构件。从实际应用场景来看，这类结构常被用在快换工装夹具、需要频繁开合的检修舱门连接位、自动化产线上的快速定位锁紧工位，以及部分3D打印定制的小型实验装置中，相比普通螺钉需要借助工具持续拧动才能完成锁紧或拆卸，该结构通过内部的卡位与弹性配合设计，能够在按压或单次拧动后完成自动反转锁止，大幅降低拆装操作的动作复杂度，提升工位换型或者设备检修的效率。

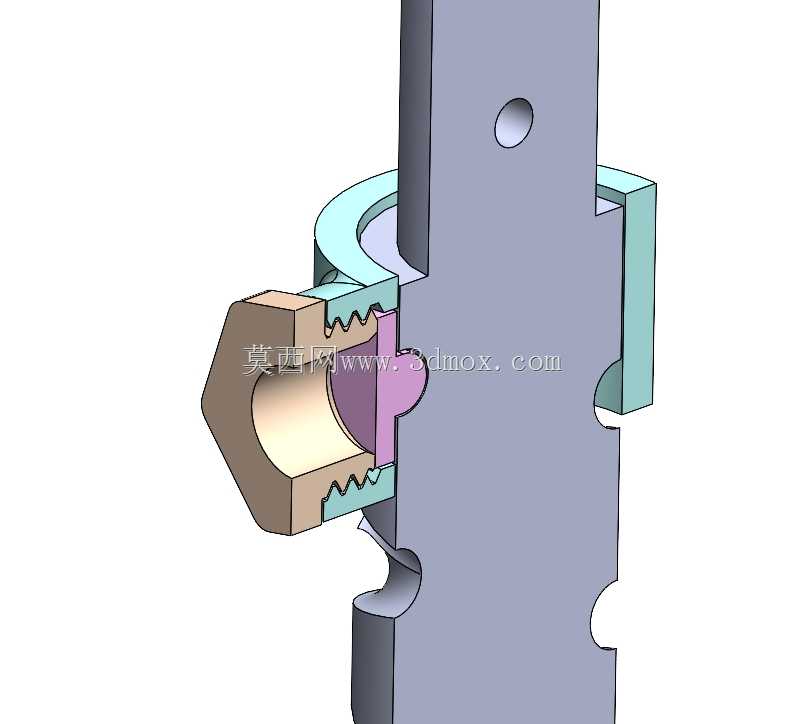

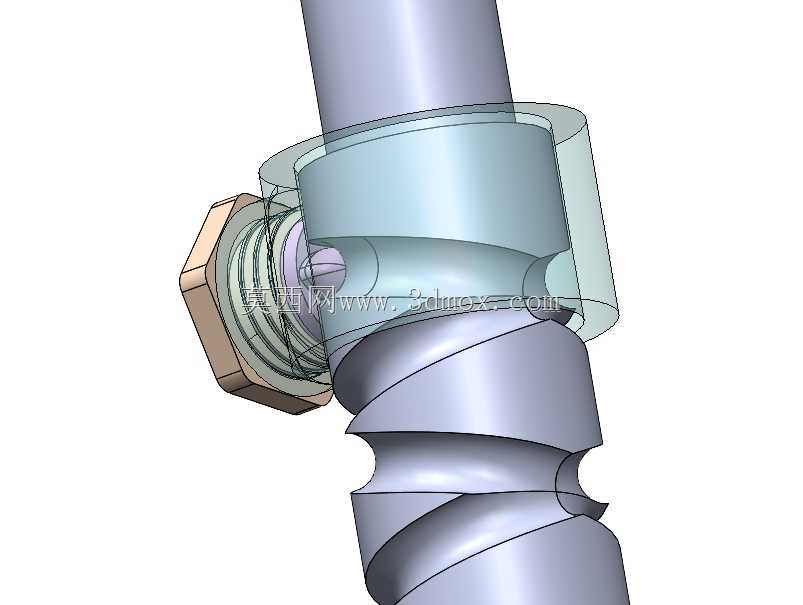

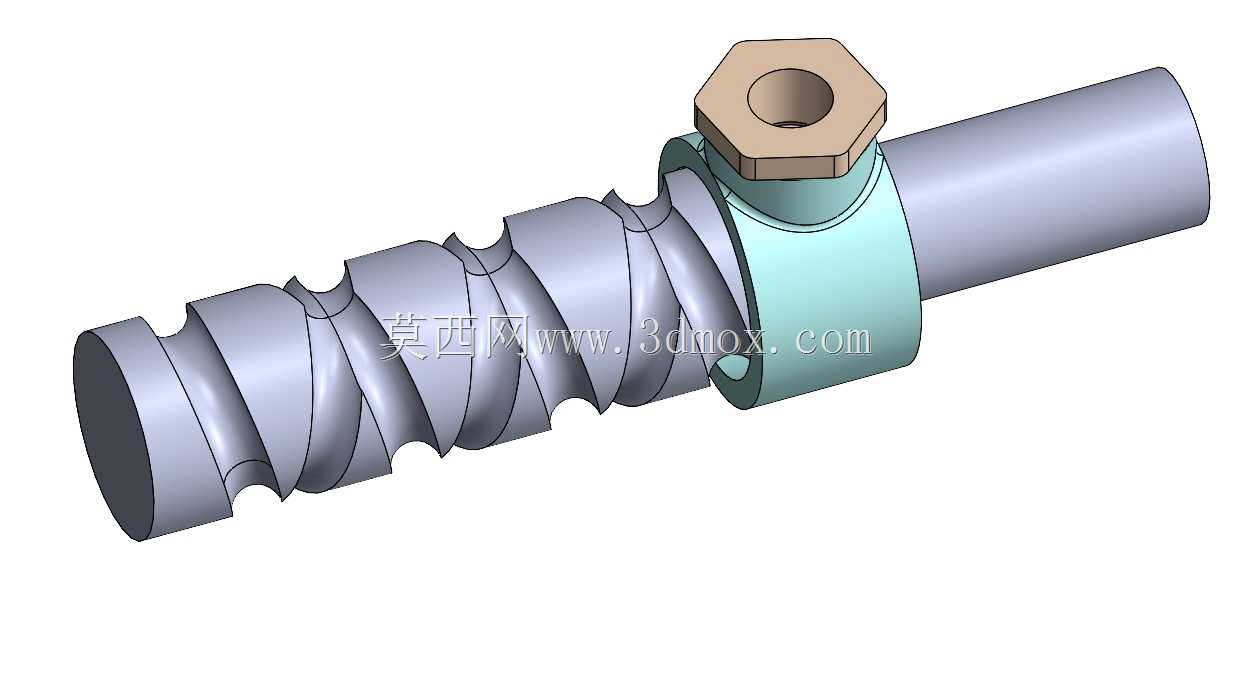

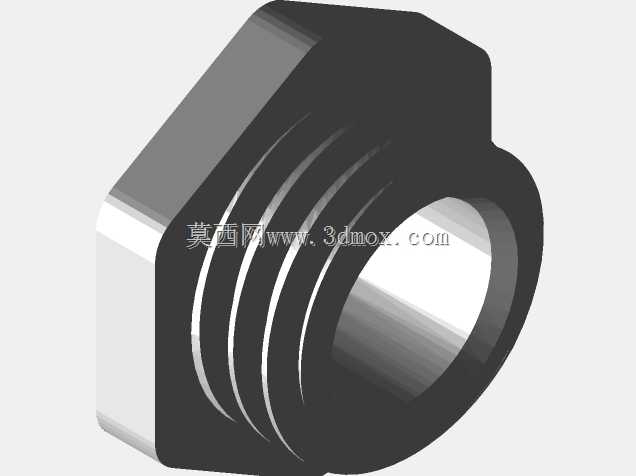

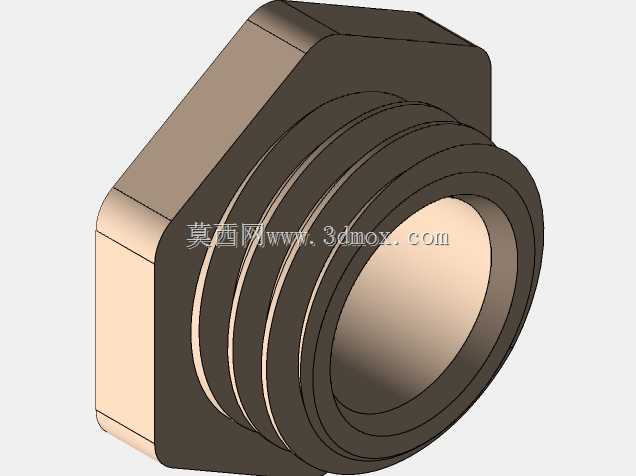

从功能特性上拆解，该螺钉结构摒弃了传统螺钉全段连续螺纹的设计思路，在杆身加工了多段对称的异形卡位槽，配合外侧的锁紧套、内部的弹性卡爪组件，当螺钉插入安装孔后，施加轴向压力推动锁紧套到位时，内部卡爪会顺着杆身的导向槽滑动，到达锁止位后自动卡入对应卡槽，此时反转动作会被卡位结构限制，实现可靠的轴向锁紧；当需要拆卸时，只需按压锁紧套的外圈，让卡爪脱离锁止卡槽，螺钉会在内部弹性件的作用下自动反向旋出一段距离，无需持续拧动即可完成松脱，整个操作过程不需要配套螺丝刀等工具，徒手即可完成，非常适合空间狭小、工具难以伸入的安装位置。

设计过程中，首先要考虑的是安装边界的适配性，该结构的整体径向最大尺寸为锁紧套的外圆直径，在选型应用时需要预留对应的安装沉孔深度，沉孔直径需要比锁紧套外径大0.2-0.5mm的装配间隙，避免安装时出现卡滞；杆身的有效连接长度需要根据被连接件的总厚度进行匹配，保证卡爪能够完全卡入杆身的锁止槽，同时预留1-2个导向槽的行程作为安全余量，避免因为被连接件的厚度公差导致锁止失效。结构内部的弹性件选用了常规的圆柱螺旋压缩弹簧，弹簧的预紧力经过反复校核，既要保证卡爪能够可靠卡入卡槽不会因为设备振动松脱，又要保证拆卸时按压力度在普通人徒手操作的舒适区间内，不会出现按不动或者轻触就松脱的问题。

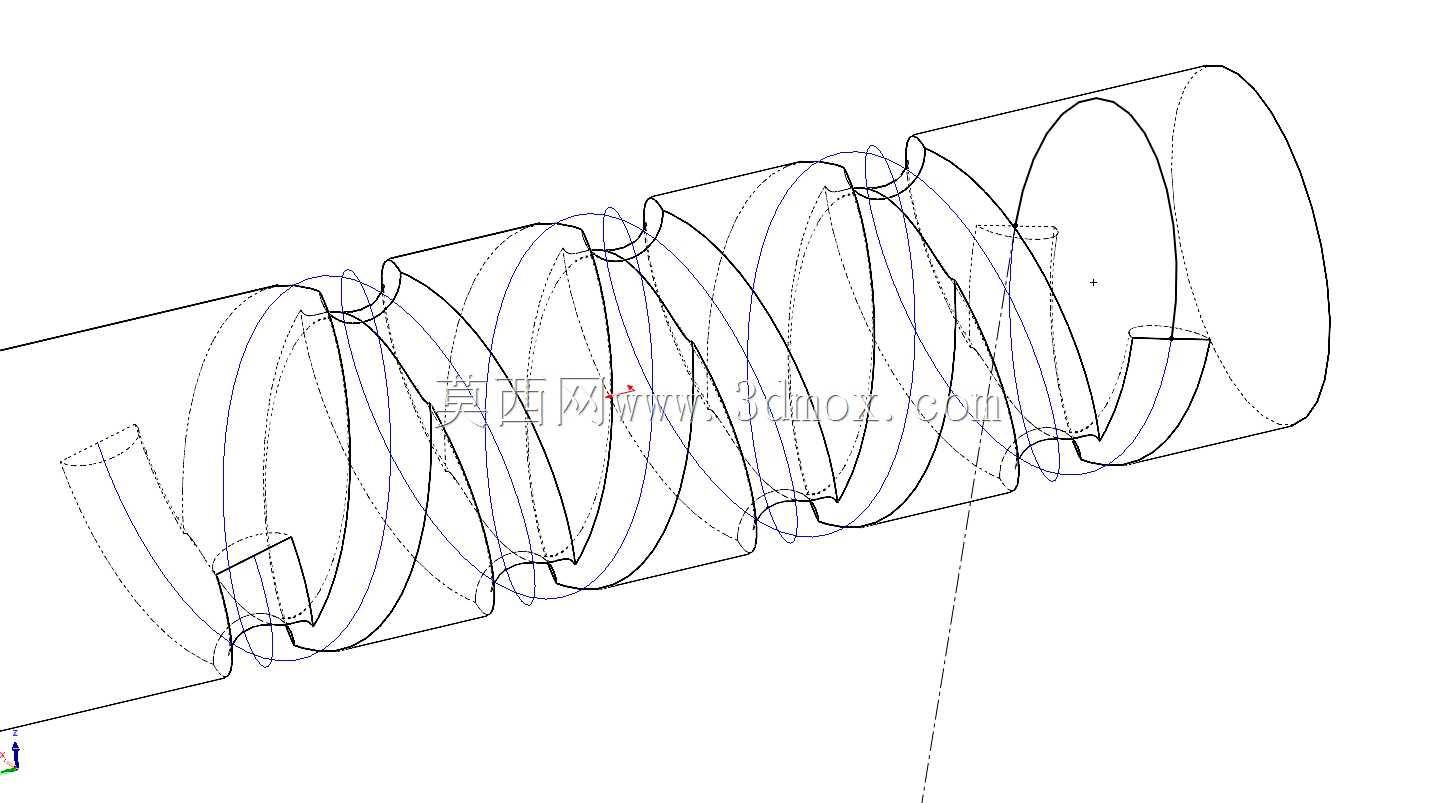

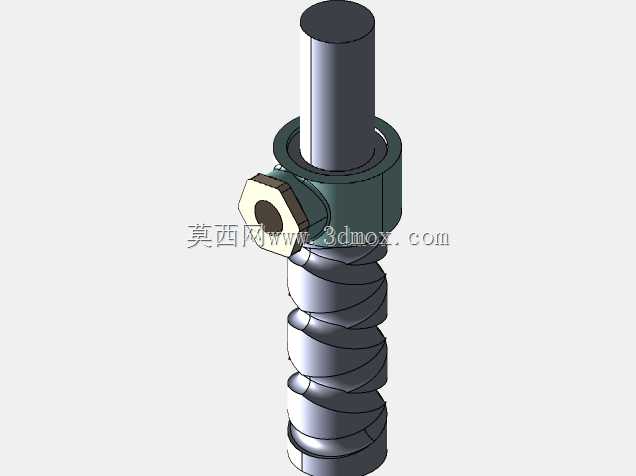

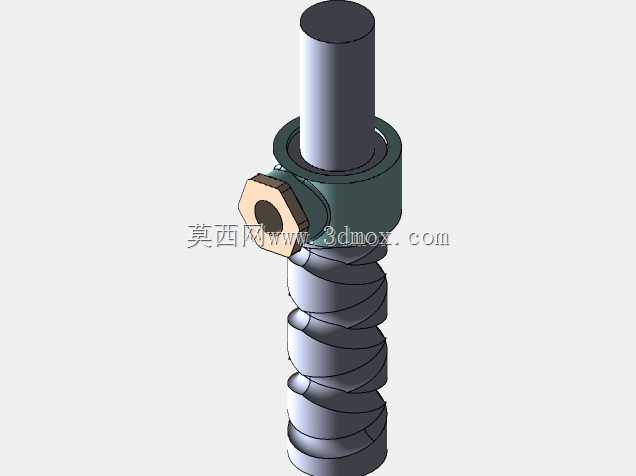

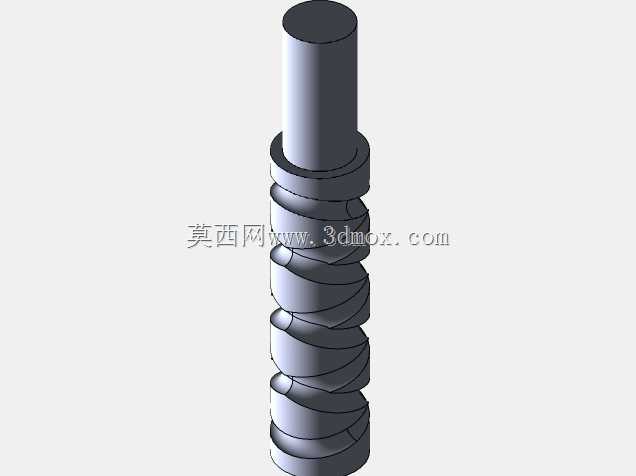

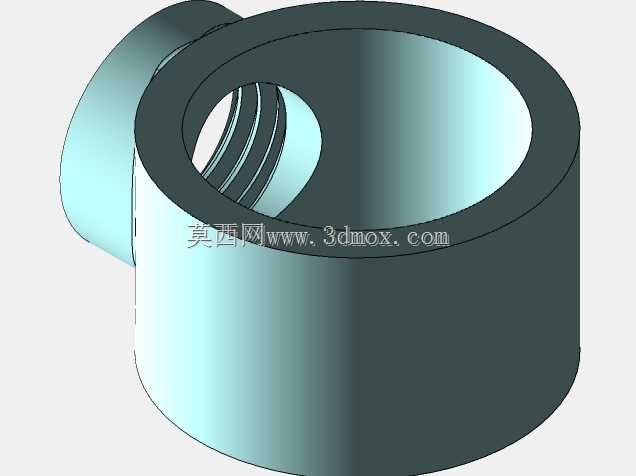

从结构细节来看，杆身的导向槽采用了变角度螺旋设计，导入段的螺旋角较大，能够让卡爪快速滑动到锁止位，锁止段的螺旋角为0，也就是直槽卡位，这样在承受轴向拉力的时候，卡爪不会受到分力导致自行滑出，提升连接的抗载荷能力；锁紧套的外圈做了滚花处理，增加按压或者拧动时的摩擦力，即使手上沾有少量油污也能顺利操作；卡爪的接触端面做了圆角导向处理，避免长期反复拆装后出现棱角磨损导致卡滞，提升结构的使用寿命。

在实际装配验证中，该结构的同轴度要求控制在0.1mm以内，杆身与锁紧套的配合间隙选在H8/g7的间隙配合等级，既不会因为间隙过大导致锁紧时出现偏摆，也不会因为间隙过小在温变环境下出现胀死无法动作的问题。针对3D打印的加工适配性，所有结构的壁厚都控制在1.2mm以上，避免打印过程中出现薄壁变形，同时所有的棱边都做了0.3mm的圆角处理，既能够减少打印时的支撑残留，也能提升零件的整体强度，避免应力集中导致的断裂。这类自转螺钉结构相比传统的快卸销，具备更好的抗振动性能，在有持续振动的设备上使用时，不会因为长期振动出现松脱，同时轴向的锁紧力可以通过更换不同刚度的内部弹簧进行调整，适配不同载荷要求的连接场景，在小型非标设备、定制化工装的设计中，能够大幅简化连接结构的设计复杂度，减少额外的锁紧配件使用，降低整体装配成本。
