小磁怪造型创意机械结构三维建模作品

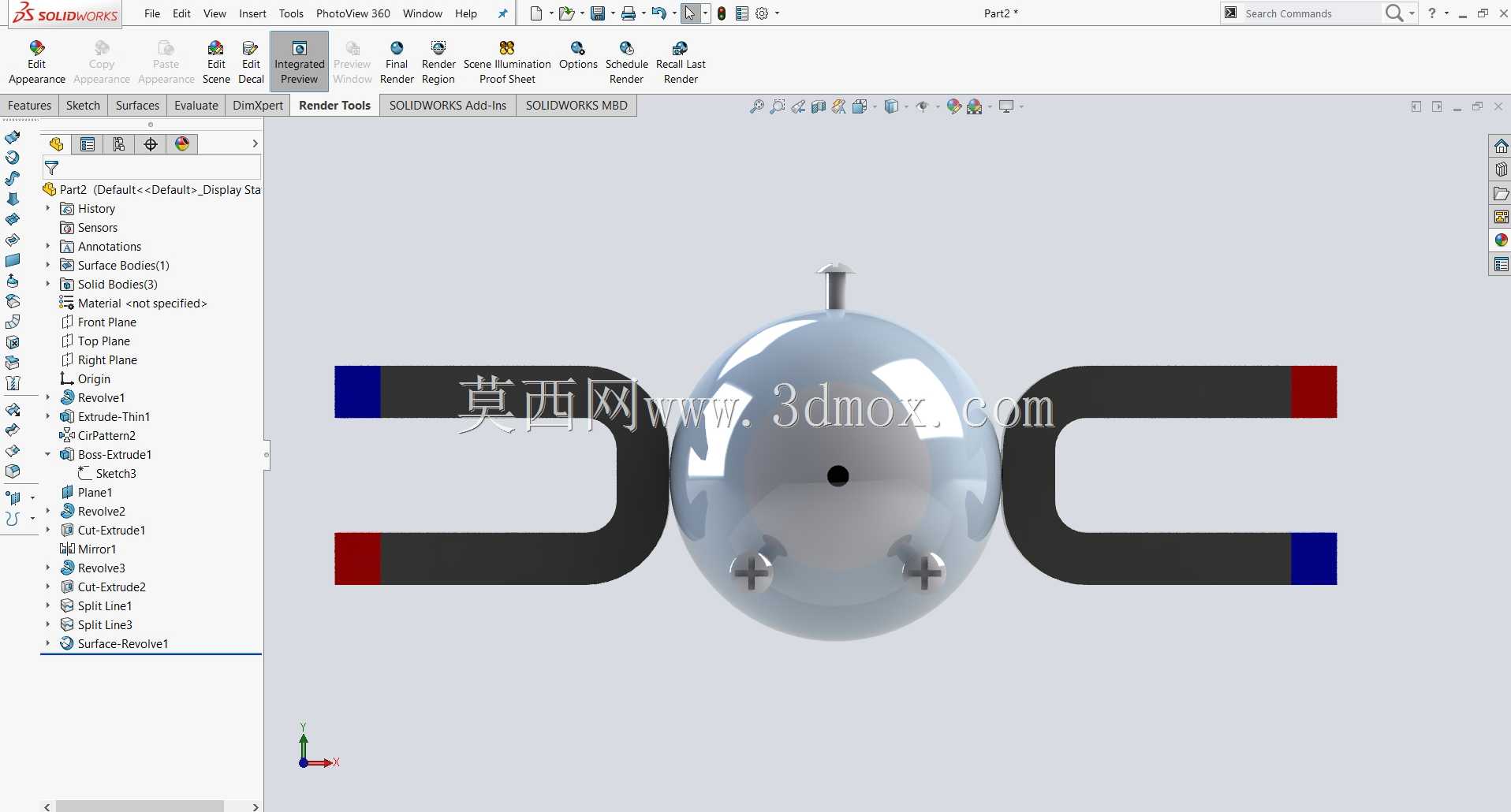

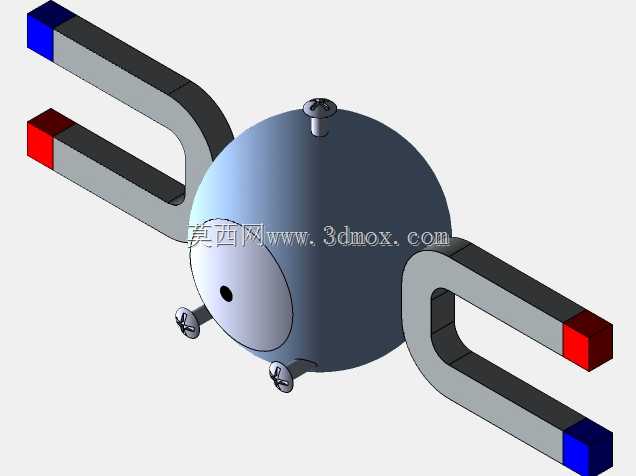

　　这个创意造型的三维结构，核心是将经典卡通形象的特征与机械结构设计逻辑结合，主体椭球腔体作为核心承载部分，两侧对称布置的U型磁吸臂是功能实现的核心结构，这类结构并非仅做展示用途，在文创教具、桌面磁吸摆件、科普演示装置的开发场景中，这类带磁吸功能的趣味结构有很实际的应用空间，比如青少年机械科普课堂上，可以通过这个具象化的结构，演示磁体极性、曲面装配、对称结构公差匹配的相关知识点，比枯燥的标准件演示更能提升接受度。从设计思路上看，首先确定主体椭球的分型面，选择沿椭球长轴中位面做拆分，上下壳体采用止口配合的连接方式，预留0.15mm的装配间隙，保证壳体扣合后无明显错位缝隙，椭球顶部的凸起定位柱，既还原了形象特征，

　　也可以作为小型装饰配件的安装定位基准，柱体直径设计为3mm，突出高度4mm，根部做R0.5的圆角过渡，避免应力集中导致的柱体断裂。两侧的U型磁吸臂采用对称式设计，单臂的截面为12mm×8mm的矩形，臂体弯曲半径为25mm，臂端的磁极嵌装槽深度为3mm，槽体与磁块采用H7/p6的过盈配合，不需要额外粘接即可固定磁块，两侧臂体与主体椭球的连接采用嵌入式定位，连接端设计有定位凸台，凸台插入主体椭球侧壁的对应定位孔中，定位孔深度为8mm，配合间隙控制在0.1mm以内，保证臂体安装后无晃动，磁极的布置采用异极相对的逻辑，同侧臂的上下端磁极相反，两侧臂对应端的磁极也相反，保证结构靠近铁质物件时可以形成稳定的吸附力，

　　同时两侧臂之间不会出现同极相斥的错位问题。从安装边界来看，整个结构的最大外轮廓宽度为120mm，主体椭球的最大直径为50mm，整体高度为65mm，底部三个支撑点采用120°均匀布置，每个支撑点的接触端面直径为4mm，支撑点突出主体底面1.5mm，保证放置在平面上时的稳定性，不会因为两侧臂的重量差出现倾翻。建模过程中，曲面部分优先采用放样曲面构建主体椭球的外轮廓，再通过加厚命令生成2mm壁厚的壳体，避免直接使用实体旋转导致的后续特征修改困难，磁吸臂的弯曲部分采用扫描特征生成，扫描路径提前做曲率检查，保证弯曲处无曲率突变，避免后续3D打印或者注塑开模时出现应力集中的问题。所有的装配配合都采用同轴心与重合的标准配合，

　　没有使用多余的限制配合，方便后续做结构运动仿真，验证臂体在受侧向吸附力时的形变情况，经过受力模拟，当臂端吸附100g铁质物件时，臂体根部的最大形变量为0.08mm，完全满足日常使用的强度要求，不需要额外增加加强筋结构，保证外观的整洁度。这类趣味机械结构的设计，核心是在还原形象特征的前提下，平衡外观表现力与结构实用性，不能为了造型牺牲结构的可制造性，比如椭球表面的两个特征小孔，直径设计为2mm，孔口做R0.2的倒角，既还原了形象细节，也避免了锐边导致的加工或者使用时的划伤风险，底部的两个十字槽特征，深度为1mm，既可以作为装饰特征，也可以作为拆卸壳体时的施力点位，不需要额外设计拆卸结构，简化了整体的零件数量，整个结构算上嵌装的磁块，总零件数仅为6个，装配流程简单，后期维护更换磁块也很方便，只需要将臂体从主体上拔出即可更换磁块，不需要拆解主体壳体。
