航空面板带红透镜按键测试指示灯结构

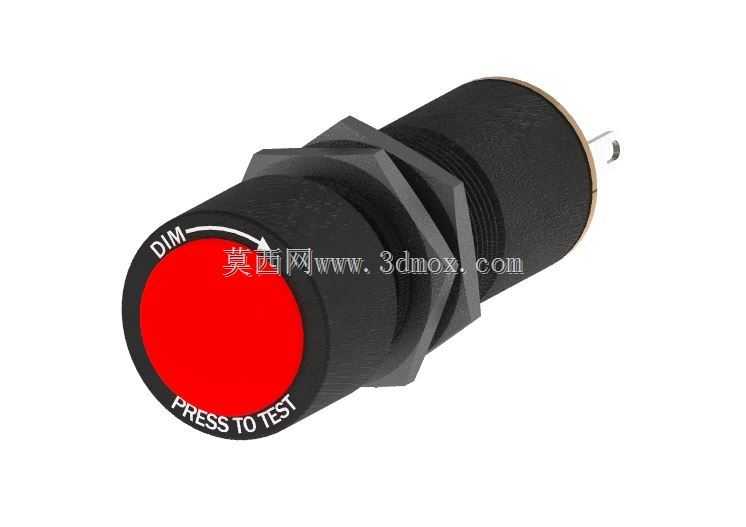

　　在民用及军用航空器的航电面板布局中，这类带按压测试功能的指示灯是座舱告警、状态指示回路里的核心人机交互器件，区别于普通固定式指示灯，它集成了状态显示、回路自检、亮度调节三类核心功能，适配航空场景下高可靠性、高辨识度的使用要求。从实际装机场景来看，这类指示灯多布置在驾驶舱中央操纵台、顶部配电板、航电设备前端面板区域，用于指示电源回路通断、设备故障告警、系统工作状态等关键信号，飞行员在执行飞行前检查程序时，可直接按压灯头完成指示灯回路的通断自检，无需借助额外检测工具，快速确认灯泡或发光回路是否正常，避免飞行过程中出现告警漏报的风险；灯头边缘标注的DIM标识对应亮度调节功能，旋转灯头即可调整发光亮度，适配不同飞行阶段的座舱光线环境，比如夜间飞行时调低亮度避免眩光干扰视线，昼间强光环境下调高亮度保证信号清晰可辨。

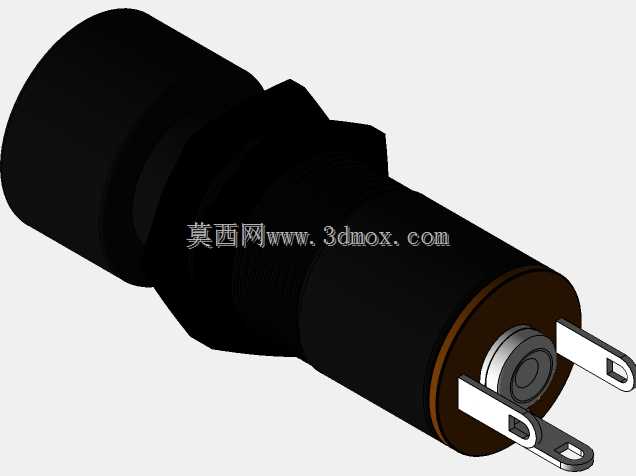

　　从结构设计思路来看，这款指示灯采用螺纹式安装结构，主体外壳为黑色绝缘材质，兼顾绝缘防护与结构强度，前端的红色透镜采用高透光率的耐候材质，既保证光线穿透的均匀性，又能过滤杂光，让红色告警信号在各类环境光下都具备足够的辨识度；灯头与主体之间设置了旋转与按压双动作的机械结构，按压行程控制在合适范围，既保证按压操作的清晰手感反馈，又避免行程过长导致操作迟滞，旋转调节的阻尼经过匹配设计，调节亮度时不会出现松旷或过紧的问题，同时设置了档位限位，防止旋转超程损坏内部调光结构。安装边界方面，这类指示灯采用面板开孔嵌入式安装，配套的六角锁紧螺母可以从面板后侧将指示灯牢牢固定在面板开孔处，安装开孔直径匹配通用航空器件的安装尺寸标准，无需额外定制开孔，可直接替换同规格的传统指示灯，降低航电面板的改造成本；尾部的接线引脚采用标准接插结构，适配航空线缆的压接端子，接线后可通过尾部的防护结构实现线缆固定与绝缘防护，满足航空设备的振动、冲击环境使用要求，避免飞行过程中出现接线松脱的问题。

　　从功能实现的结构细节来看，灯头的按压动作直接触发内部的测试触点，按下时直接接通指示灯的供电回路，不管外部信号回路是否触发，都能直接点亮指示灯，以此判断发光器件是否正常；旋转调光的结构通过改变内部限流元件的参数或者遮光结构的开度，实现亮度的连续调节，满足不同场景的视觉需求。外壳的防滑纹理设计兼顾了操作手感与外观辨识度，操作人员戴飞行手套也能顺利完成按压与旋转操作，不会出现打滑的问题。透镜与灯头的连接采用密封结构，可防止座舱清洁时的液体、灰尘进入器件内部，提升器件的环境适应性，适配航空器座舱内的使用维护要求。在三维建模过程中，需要重点还原螺纹安装段的牙型参数、六角螺母的对边尺寸、灯头的按压行程空间、旋转角度限位结构，同时要预留面板安装后的前后空间尺寸，避免与面板后侧的布线、其他器件产生干涉；建模时还要还原透镜的曲面弧度，保证后续渲染时能准确呈现红色透镜的透光效果与质感，为航电面板的整体布局仿真、人机工效评估提供准确的模型支撑。这类指示灯的结构设计充分考虑了航空场景的特殊使用需求，在有限的安装空间内集成了多重功能，同时兼顾了操作便利性与可靠性，是航空人机交互器件中典型的紧凑化、多功能化设计案例。
