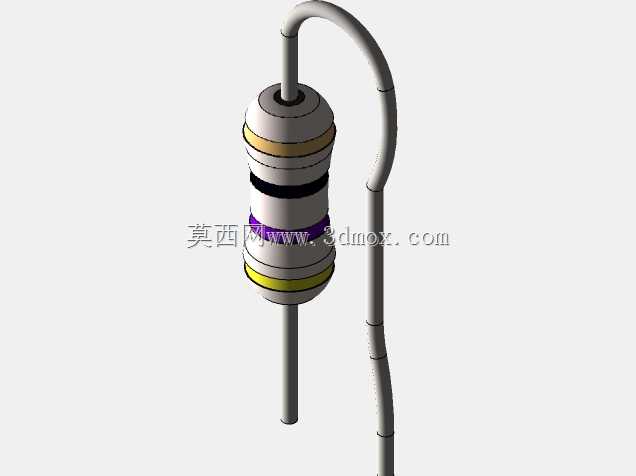

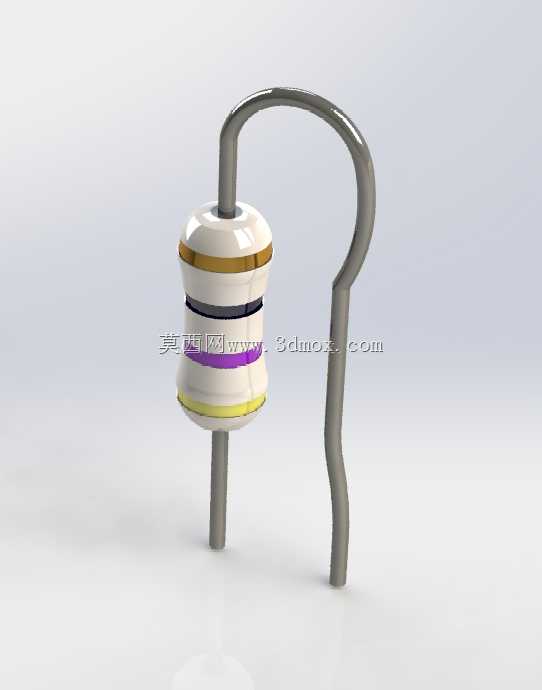

1/8W功率4.7Ω色环碳膜电阻三维结构

做电子设备结构设计这么多年，直插电阻的三维建模看似简单，实则要兼顾PCB布局的安装边界、生产环节的插件适配、整机装配的干涉规避，很多新手建模时只画个圆柱加两根引脚就完事，真到出BOM或者做装配仿真时才发现尺寸偏差导致的各种问题。这款4.7Ω、1/8W额定功率的直插色环电阻，是消费类电子、工控控制板、小功率信号调理电路里用量极大的被动元件，从手持测温设备的信号分压回路，到小型PLC开关量输入端口的限流保护，再到学生实验用的面包板搭试电路，几乎随处可见它的身影。

建模时首先要还原的是电阻本体的核心结构：中间的陶瓷基体是整个电阻的承载核心，碳膜电阻的阻性层就是通过高温蒸镀附着在这个陶瓷圆柱表面，再通过刻槽工艺调整到目标阻值，建模时不能把陶瓷基体做成等直径圆柱，要考虑两端压接金属帽的台阶位，金属帽和陶瓷基体的过盈配合段要预留0.1mm左右的压接余量，这部分尺寸如果做不准，后续做整机跌落仿真时，很容易出现金属帽脱落的错误仿真结果。本体外层的环氧树脂封装层，要还原实际生产中的包封厚度，1/8W功率的电阻封装层厚度通常在0.2-0.3mm之间，既要保证足够的绝缘强度，避免引脚和周边元件打火，也要控制整体外径不会过大，占用过多PCB板面空间。

色环的建模是这类元件辨识度最高的部分，这款4.7Ω阻值、误差±5%的碳膜电阻，对应四色环标识：第一环黄色代表数字4，第二环紫色代表数字7，第三环红色代表倍率10的-1次方，第四环金色代表误差等级，建模时每道色环的宽度要符合行业通用规范，不能随意调整宽度比例，色环之间的间距也要均匀，避免出现标识识别错误的问题，毕竟生产环节的人工插件、来料检验，都是靠色环来快速判定阻值规格的。

引脚部分的设计是建模时最容易忽略细节的地方，直插电阻的引脚采用镀锡铜包钢材质，既有足够的刚性方便插件时穿过PCB过孔，又有良好的可焊性保证波峰焊或手工焊接的可靠性。引脚直径对应1/8W功率规格通常为0.5mm，引脚从金属帽中心引出的位置要保证同轴度，偏差不能超过0.05mm，否则插件时会出现引脚对不准过孔的问题。这次建模还原了引脚预成型的弯折状态，这是实际生产中为了适配特定PCB安装孔距做的预加工，弯折处的圆角半径不能小于引脚直径的1.5倍，避免弯折时出现引脚断裂、镀层脱落的问题，两个引脚的中心距要严格控制在标准的10mm孔距适配尺寸，公差控制在±0.1mm以内，完全匹配通用PCB的电阻封装焊盘间距。

从实际应用的安装边界来看，这款电阻在PCB上安装时，本体距离板面的高度通常控制在1-2mm之间，既不能贴板太近导致焊接时热量无法散出、烫坏封装层，也不能离板太高导致元件晃动、焊接后出现歪斜。在做整机结构的干涉检查时，要注意电阻本体周边3mm范围内不要布置高度超过5mm的直立元件，避免装配时互相磕碰；如果是做灌封类的电源模块设计，还要考虑电阻本体的表面粗糙度，环氧树脂灌封胶和电阻封装层的结合力要足够，避免温度循环时出现分层开裂的问题。

从功能特性上来说，1/8W的额定功率意味着它在70℃的环境温度下，可以长期承受4.7Ω阻值对应的额定电流而不出现阻值漂移超差、封装过热碳化的问题，建模时还原的本体尺寸，刚好匹配这个功率等级的散热面积，不需要额外加装散热结构，依靠自身封装和引脚的导热就能满足长期工作的散热需求。在信号回路里使用时，它的无感结构设计（碳膜刻槽的螺旋角度经过优化）可以减少高频信号的寄生电感，适合工作在1MHz以下的信号调理场景，不会因为寄生参数影响电路的信号完整性。

很多结构工程师在做PCB三维装配时，习惯调用通用的电阻模型而不核对实际尺寸，往往会出现装配干涉、孔位对不上的问题，这款模型严格按照行业通用的1/8W直插电阻实物尺寸测绘建模，从金属帽的压接位置、封装层的外径、色环的位置比例，到引脚的直径、弯折半径、成型间距，都完全贴合量产元件的实际参数，不管是用来做PCB布局的干涉检查、生产工艺的插件仿真，还是教学演示用的电路结构展示，都能提供足够的尺寸精度，不会因为模型偏差导致设计错误。
