直插式碳膜10欧八分之一瓦电阻三维结构

在电子电路设计与硬件原型搭建环节，直插式电阻是最基础也最不可或缺的被动元件之一，本次呈现的10R阻值、1/8W额定功率的碳膜电阻结构，完全还原了量产直插电阻的真实形态与安装边界，可直接用于Proteus等电路仿真环境的三维布局校验，也能为PCB结构设计、整机装配干涉检查提供精准的三维参照。

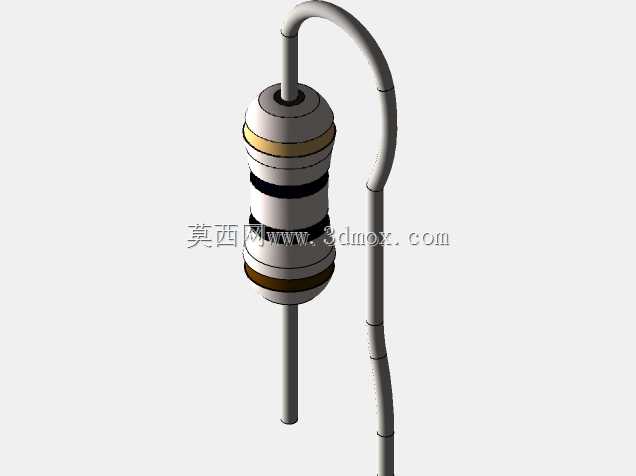

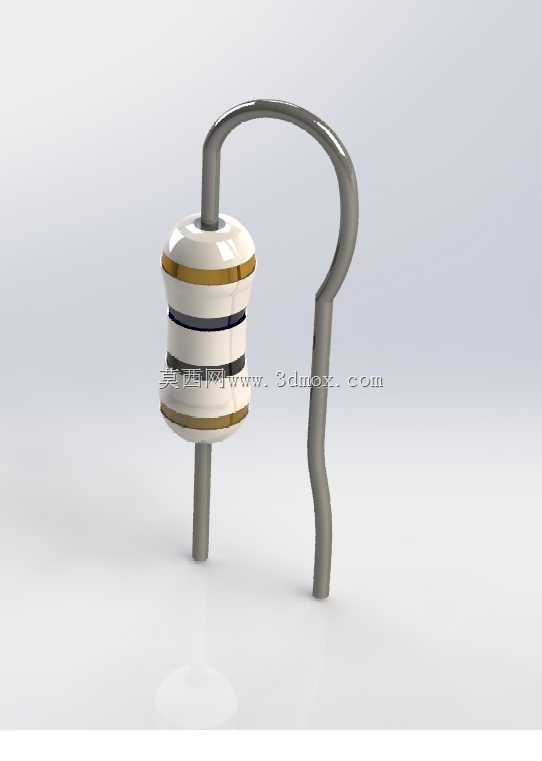

从实际应用场景来看，这类小功率直插电阻覆盖了从学生实验面包板搭建、消费类电子小信号电路、工控控制板信号调理、电源模块限流分压等极广的使用范围，10R的阻值常被用于电路小阻值限流、信号端匹配、电流采样回路等场景，1/8W的额定功率足以应对绝大多数小信号回路的功耗需求，不会因为长期通流出现过热烧蚀的问题。很多硬件工程师在做整机三维布局的时候，往往容易忽略直插元件的实际成型形态，比如引脚打弯后的高度、引脚伸出PCB背面的长度、电阻本体与周边电容、接插件的安全间隙，这个三维模型完全还原了实际生产中电阻引脚预成型的状态，其中一根引脚保留了直插状态，另一根引脚按照常规板级安装的打弯半径做了成型处理，能帮工程师在设计阶段就规避装配时的干涉问题。

从产品功能特性来说，这类碳膜电阻的核心功能是通过自身固定阻值实现回路的分压、限流、阻抗匹配，本体上的色环按照标准色码规则标识阻值与精度，模型上完整还原了色环的位置与宽度比例，和量产实物的标识逻辑完全一致。电阻的本体采用陶瓷基体封装，外部覆盖碳膜电阻层与环氧保护涂层，两端的金属帽是引脚与电阻膜的连接结构，引脚采用镀锡铜包钢材质，既有足够的机械强度，也具备良好的可焊性，能适应波峰焊、手工焊等多种焊接工艺。

在设计思路上，这个模型没有做简化的理想化处理，而是完全按照实物的尺寸链做了还原：首先是陶瓷本体的直径与长度，严格遵循1/8W直插电阻的行业通用尺寸，本体两端的金属压帽的厚度、与陶瓷本体的配合台阶都做了精准复刻，色环的位置距离金属帽的距离、每道色环的宽度都符合国标电阻色环标识的规范。引脚部分还原了真实的线径，打弯处的圆角半径按照实际加工的最小弯曲半径设置，避免出现直角弯折那种不符合实际加工工艺的结构，引脚的长度也预留了足够的安装冗余，既可以直接直插安装，也可以根据PCB的安装需求做不同长度的裁剪。

从安装边界来看，这类电阻如果采用直插卧式安装，本体距离PCB板面的高度通常在1mm到2mm之间，引脚的焊盘孔径按照0.8mm设置即可满足穿线需求，焊盘外径推荐1.5mm到1.8mm，能保证焊接的可靠性。如果采用立式安装，需要将其中一根引脚打弯贴近本体，整体的安装高度会比卧式安装高5mm左右，在做结构空间校验的时候，需要注意电阻本体上方不能有结构件遮挡，预留至少2mm的安全距离，避免装配时压坏电阻本体。另外在引脚打弯的时候，打弯位置距离本体金属帽的距离不能小于1mm，避免弯折应力传递到金属帽与电阻膜的连接位置，造成电阻阻值漂移甚至开路失效，这个模型里的引脚打弯位置就严格遵循了这个工艺要求，能给结构设计人员提供准确的工艺参照。

很多刚入行的硬件工程师在做三维布局的时候，往往会用简化的圆柱体加直线引脚来代替电阻模型，忽略了引脚成型后的实际形态，等到实际打样装配的时候才发现，打弯的引脚和周边的贴片元件、结构立柱出现干涉，不得不重新改版PCB，既浪费成本也耽误项目进度。这个完全还原实物形态的电阻模型，能让工程师在设计阶段就精准评估元件的占用空间，提前规避装配干涉问题，同时也能用于电路教学演示、虚拟装配实训等场景，让学习者能直观了解直插电阻的真实结构与安装方式。在做整机的热仿真的时候，也可以基于这个模型的本体尺寸设置对应的热阻参数，更精准地模拟电阻在长期工作时的温升情况，评估周边热敏元件的受影响程度，提升整机的长期工作可靠性。
