适用于Proteus仿真的1R 1/8W直插电阻

　　在电子电路设计与仿真验证环节，小功率碳膜电阻是最基础也最常用的被动元件之一，这款1R阻值、1/8W额定功率的直插电阻模型，主要适配Proteus IDE平台的电路仿真需求，同时也可用于SolidWorks环境下的PCB布局干涉检查、整机装配结构验证工作。从实际工程应用场景来看，这类小功率电阻广泛覆盖消费类电子控制板、小型传感器信号调理电路、单片机最小系统、低压电源回路的电流采样、信号分压等场景，1/8W的额定功率足以应对绝大多数毫安级电流的低压回路需求，1R的低阻值常被用作回路过流检测采样电阻、小功率负载泄放电阻，或是数字电路中的阻抗匹配元件。

　　从产品功能特性来看，该电阻遵循常规轴向引线直插电阻的通用设计规范，额定工作环境温度覆盖常规工业级电子设备的工作区间，阻值精度满足民用及普通工业级电路的设计公差要求，引线采用可焊性镀锡铜材质，适配常规波峰焊、手工焊的加工工艺要求。在仿真场景下，该模型可直接调用接入Proteus的电路仿真回路，支持直流工作点分析、瞬态响应分析、参数扫描等常规仿真操作，能够准确模拟该规格电阻在实际回路中的压降、功耗特性，帮助设计人员在制版前提前验证回路参数合理性，避免因电阻选型不当导致的过流烧毁、信号偏差等问题。

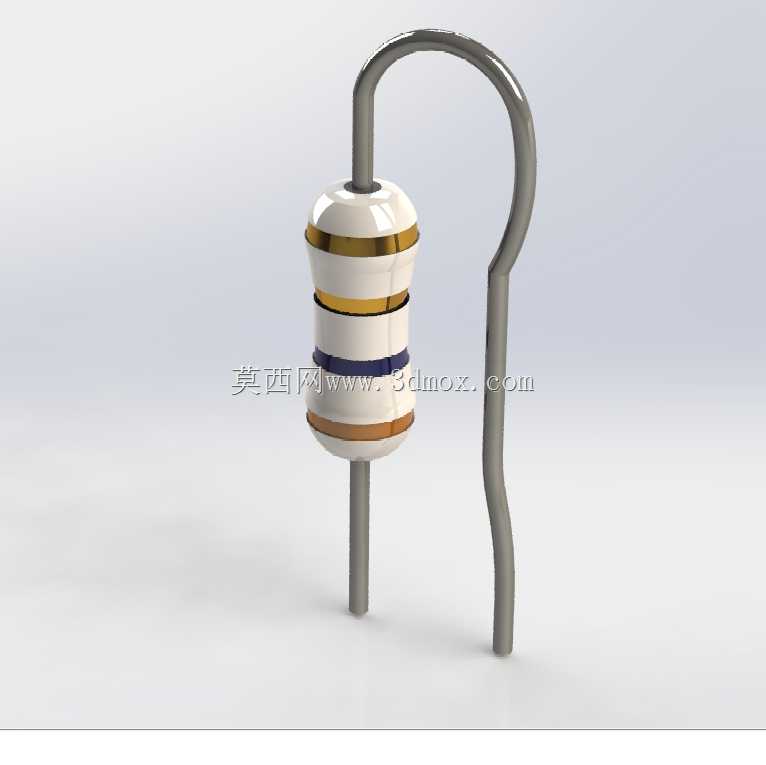

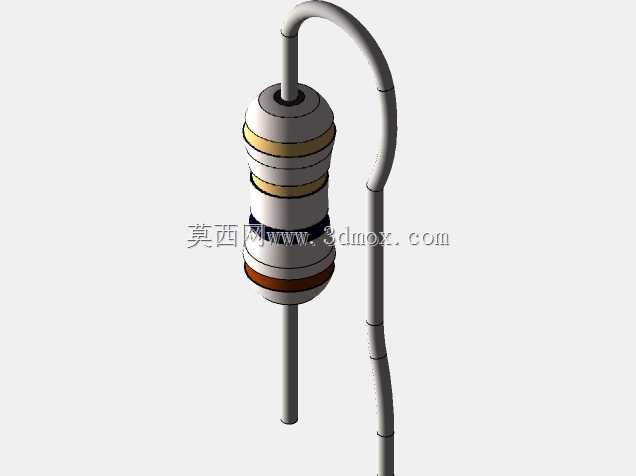

　　在三维模型的设计思路上，建模过程优先还原了该规格电阻的真实外形尺寸与安装边界，电阻本体的圆柱直径、本体长度、两端引线的直径、引线伸出长度均参照行业通用的RJ系列1/8W碳膜电阻的实际尺寸参数绘制，没有做夸张的艺术化处理，保证结构设计人员在进行PCB板级装配、整机内部布局时，能够准确预判该元件的占用空间，避免出现元件与周边结构件、其他 taller 元件的干涉问题。模型同时还原了电阻本体的色环标识区域，对应1R阻值的色环标注逻辑，方便设计人员在三维装配环境下快速识别元件参数，提升布局评审的效率。

　　从安装边界的角度来看，该电阻采用轴向卧式安装的常规布局方式时，PCB板上对应的两个安装孔间距匹配行业通用的2.54mm网格间距设计，安装后电阻本体距离PCB板面的高度符合常规直插元件的安装高度要求，不会额外占用过多的板上垂直空间；若采用立式安装方式，模型也预留了对应的引线弯折空间参考，能够帮助设计人员评估立式安装时的垂直空间占用，适配不同内部空间约束的整机设计需求。在进行结构干涉检查时，模型的本体与引线均做了准确的实体建模，不会出现简化模型导致的干涉误判或漏判，能够直接导入整机装配体中参与整体布局验证，减少后期打样阶段的元件适配问题。

　　不同于大体积功率电阻需要额外考虑散热间隙、绝缘距离的设计要求，这类小功率直插电阻在实际布局中仅需考虑与周边大功率发热元件的热影响距离，以及焊接加工时的工艺间隙即可，该模型在建模时也参考了常规SMT及通孔焊接工艺的最小间隙要求，给出了准确的元件实体边界，方便设计人员在布局时快速预留合理的工艺空间。对于从事电子设备结构设计、PCB Layout相关工作的工程人员来说，这类精准的通用元件三维模型能够大幅减少结构建模的重复工作量，提升整机布局的准确性，在设计阶段就规避很多后期装配阶段才会暴露的尺寸匹配问题。
