轴向引线碳膜47欧八分之一瓦电阻结构

在常规低压电子电路的设计与装配环节，直插式碳膜电阻是应用覆盖范围极广的被动元件，本次呈现的47Ω额定功率1/8W电阻结构，完全匹配民用消费电子、小型工控控制板、学生实验电路等场景的选型需求。这类电阻的核心功能是在回路中承担分压、限流、负载匹配的作用，当电路中需要将特定节点的电压拉低至设计阈值，或是限制支路电流避免敏感器件过流损坏时，该阻值规格的电阻会被大量排布在PCB板的信号链路与电源支路上。从实际装配场景来看，轴向引线的结构设计适配传统波峰焊、手工焊两种加工工艺，引线采用镀锡铜包钢材质，既保证了焊接时的上锡效率，也具备足够的机械强度，在插件工序中能够承受自动插件机的插装冲击力，不会出现引线弯折断裂的问题。

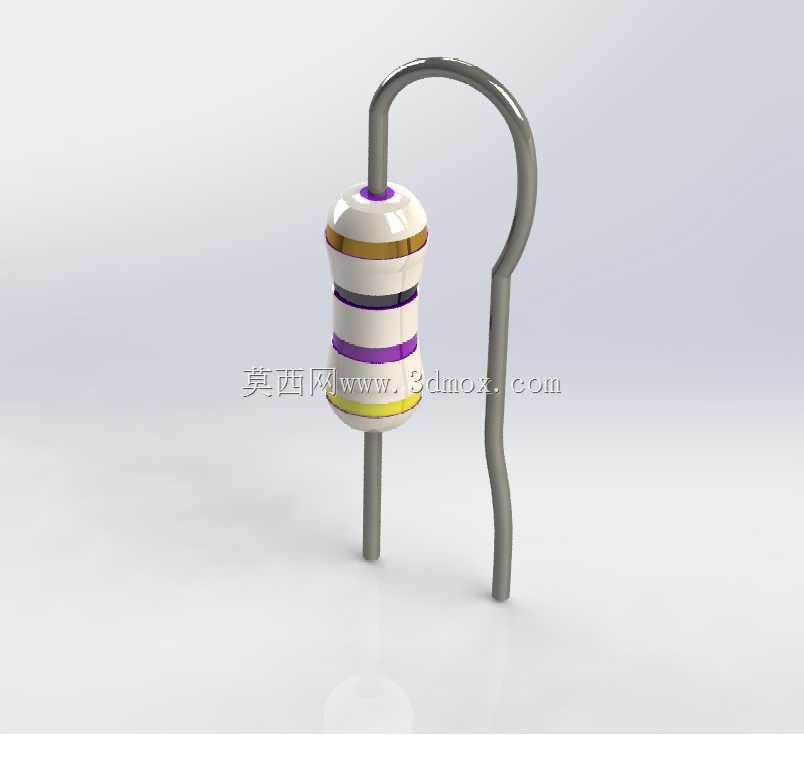

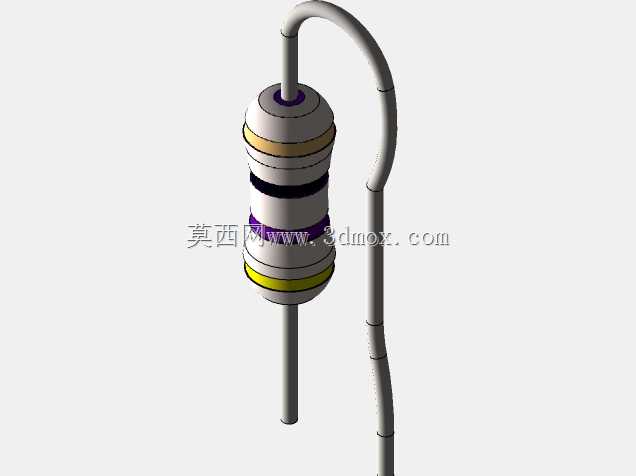

设计这类电阻的三维结构时，首先要还原真实产品的尺寸边界，电阻本体的陶瓷基体直径控制在2.3mm左右，本体长度约6mm，两端引线的直径为0.55mm，常规出厂状态下引线的成型长度为25mm左右，建模时特意还原了其中一根引线预弯折的状态，这是实际生产中为了适配特定PCB孔距、避免引线与周边 tall 元件干涉常见的加工形态，能够给结构设计人员做装配干涉检查提供准确的参考。电阻本体表面的色环是阻值标识的核心结构，建模时严格按照四色环电阻的标识规则排布：第一环黄色对应数字4，第二环紫色对应数字7，第三环黑色对应倍率10的0次方即1倍，第四环金色对应误差±5%，完全匹配47Ω的阻值参数，色环的宽度、环间间距都参照实物比例还原，没有出现标识错位的问题。陶瓷基体两端的金属帽是连接碳膜层与引线的关键结构，建模时还原了金属帽与陶瓷基体的压接配合边界，金属帽的外径略大于陶瓷基体，压接深度约1mm，保证两者接触电阻处于合格范围内，避免长期工作时出现接触不良导致的阻值漂移。

从安装边界的角度考虑，该电阻在PCB上的安装孔距常规设计为10mm，若采用卧式贴板安装，电阻本体距离PCB板面的高度约2.5mm，不会占用过多的板上垂直空间，适合在元件排布密度较高的控制板上使用；若采用立式安装，引线弯折点距离金属帽的距离不小于1.5mm，避免弯折时应力传递到金属帽与陶瓷基体的结合处，导致基体开裂或内部碳膜层断裂。在做整机结构的三维装配校验时，需要注意电阻本体与周边电解电容、二极管等直插元件的间隙不小于1mm，避免过波峰焊时出现连锡问题，同时也要预留出后续返修时烙铁头的操作空间，不能被周边结构件完全遮挡。

这类小功率电阻的工作环境温度范围通常在-55℃到125℃之间，额定功率下的本体温升不超过70K，建模时还原的本体表面哑光涂层，是实际产品中的阻燃绝缘漆层，能够避免电阻在过载过热时出现明火，同时也能抵御日常环境中的潮气、盐雾侵蚀，提升元件的长期工作稳定性。在电路仿真与结构装配协同设计的过程中，准确的三维模型能够帮助设计人员提前预判元件排布的合理性，减少打样后出现的装配干涉、焊接空间不足等问题，尤其是在做Proteus等电路仿真软件的配套结构库搭建时，精准的尺寸还原能够让虚拟仿真与实际生产的匹配度更高，避免设计与生产脱节。很多新手设计人员在选型时容易忽略电阻的功率降额要求，1/8W功率的电阻在实际使用中，回路长期工作功率不能超过额定值的70%，也就是约0.0875W，否则会加速碳膜层的老化，导致阻值漂移超出误差范围，严重时甚至会出现电阻开路的故障，这一点在结构建模时虽然不需要直接体现，但准确的本体尺寸能够帮助热仿真人员计算元件的散热面积，评估不同排布方式下的散热效率，为电路设计的功率参数校核提供结构层面的支撑。
