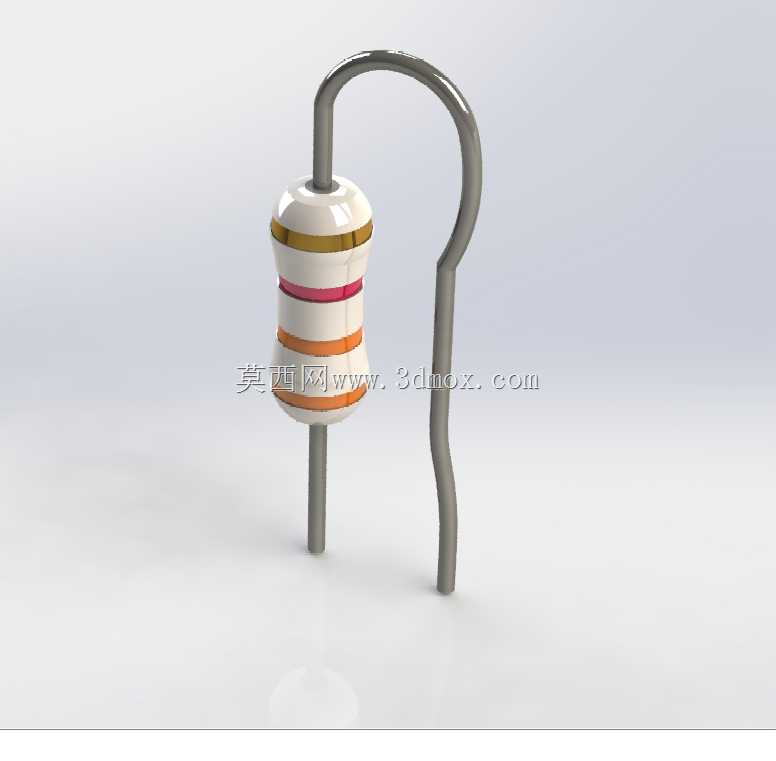

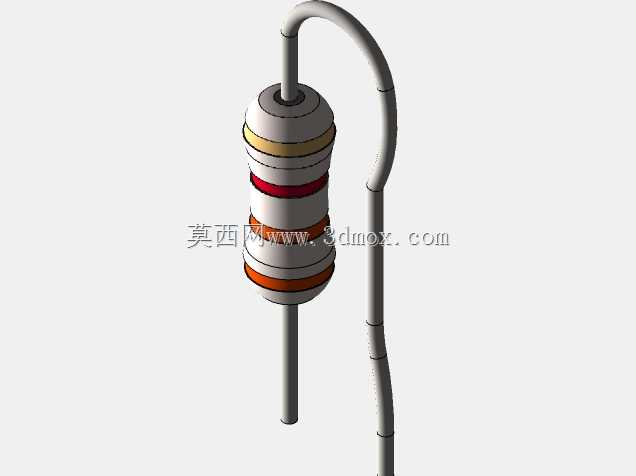

带成型弯引脚碳膜色环电阻三维结构

在消费电子、工业控制板卡、教学实验电路的三维布线与结构干涉检查环节，直插式电阻的引脚成型状态往往是容易被忽略的细节——很多通用元件库只提供直引脚的标准电阻模型，实际生产中为适配PCB板的安装高度、避让周边 tall 元件或者满足波峰焊的引脚吃锡长度要求，会将电阻引脚预弯成特定弧度，这时候标准模型就无法满足结构校验的需求，容易出现装配阶段引脚顶壳、与周边接插件短路的问题。这个电阻模型还原的是3.3kΩ阻值、1/8W额定功率的碳膜色环电阻，其中一根引脚做了90度以上的圆弧弯折处理，完全贴合小空间板卡装配的实际成型工艺。从功能特性来看，这类小功率碳膜电阻主要承担电路里的分压、限流、上拉下拉作用，1/8W的功率等级适配绝大多数5V、12V供电的低压控制电路，工作时的温升控制在30K以内，不需要额外加装散热结构，只要引脚焊接可靠就能长期稳定工作。设计这个三维模型的时候，首先还原了电阻本体的层叠结构：最内层是陶瓷基体，中间覆盖碳膜电阻层，外层是环氧塑封的绝缘保护层，最外层印刷的色环严格对应3.3kΩ的阻值标识——橙、橙、红、金的四环标注，误差等级5%，和实际物料的标识完全一致，方便在BOM可视化校验的时候直接通过外观识别阻值参数，不用额外点开属性面板核对。外形尺寸方面，电阻本体的直径控制在3.2mm左右，本体长度9mm，和行业通用的1/8W碳膜电阻尺寸公差保持一致，引脚直径0.6mm，采用镀锡铜包钢材质，弯折处的圆弧半径2mm，完全符合电子装联的引脚成型规范，不会出现弯折半径过小导致引脚断裂、镀层脱落的问题。安装边界上，直引脚一侧的伸出长度保留了3mm的焊接余量，弯折引脚的水平段长度8mm，垂直段同样保留3mm焊接余量，安装后电阻本体距离PCB板面的高度为5mm，既不会因为贴板太近导致焊接时助焊剂残留无法清理，也不会因为高度过高占用太多板上垂直空间，在做整机结构装配的时候，可以直接用这个模型校验电阻和上方外壳、屏蔽罩的安全间隙，预留至少1mm的绝缘距离就能满足安规要求。另外模型还原了引脚表面的细微压痕，这是引脚成型时夹具留下的工艺痕迹，在做虚拟产线的装配工艺仿真时，这个细节可以帮助工艺人员识别引脚的夹持位置，调整成型夹具的行程，避免夹伤电阻本体或者破坏色环标识。不同于很多简化的元件模型只做外观示意，这个模型的引脚弯折弧度是按照实际生产中常用的成型参数制作的，在做PCB三维布局的时候，直接调用就能准确反映装配后的实际状态，不用再手动调整引脚形状，能大幅减少结构评审阶段的干涉问题，尤其是在做高密度安装的小板卡设计时，比如USB充电器、小型传感器模块的内部结构，这类预成型引脚的电阻模型能帮设计人员提前发现引脚和周边电容、二极管的空间冲突，避免打样后才发现装配问题导致的返工。
