680k1/8W碳膜色环直插电阻器三维结构

　　在消费电子、工业控制板卡、教学实验电路的设计环节中，直插色环电阻是应用频次极高的无源限流元件，本次构建的680kΩ额定功率1/8W电阻三维模型，完全还原实物的结构细节与安装边界，可直接用于Proteus电路仿真配套的三维布局、PCB板级结构干涉检查、教学演示场景的装配验证工作。不同于贴片电阻的表贴安装形式，这类轴向引线直插电阻的适配场景覆盖洞洞板手工焊接、传统波峰焊工艺的单面板/双面板制作、学生电子实训项目等场景，在小信号处理电路、分压采样回路、上拉下拉电路中承担限流、分压、阻抗匹配的核心作用，1/8W的额定功率参数适配绝大多数低功耗信号回路的载流需求，680kΩ的阻值常被用于高输入阻抗回路的偏置设置、RC延时回路的电阻匹配场景。

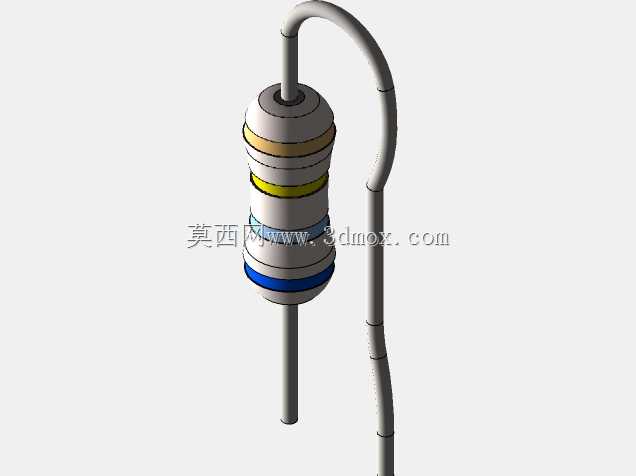

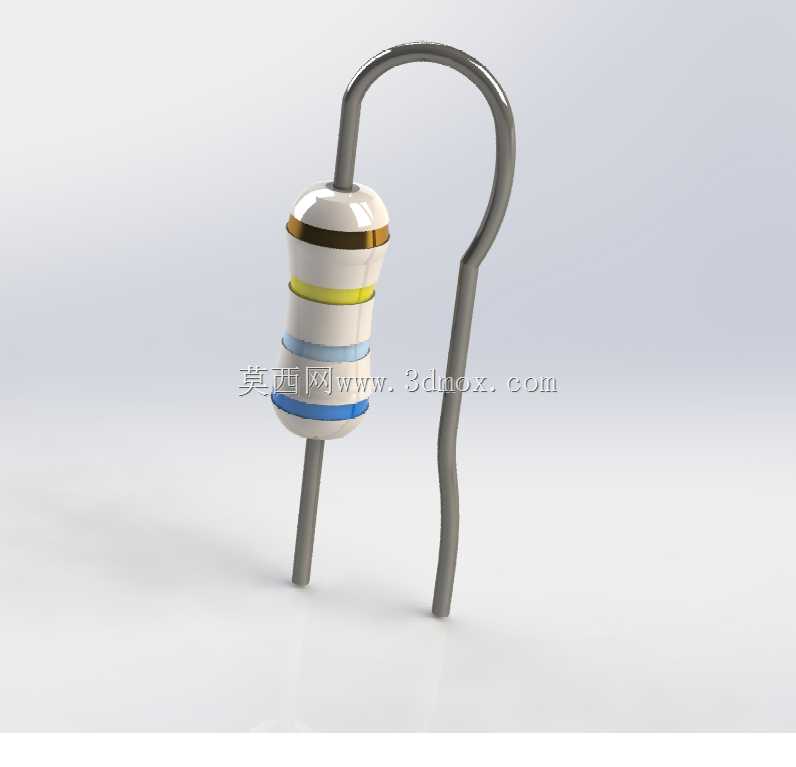

　　从结构设计逻辑来看，模型还原了电阻的核心组成部分：中间的陶瓷基体是整个元件的承载核心，表面覆盖的碳膜层是实现阻值的核心功能层，通过碳膜的螺旋刻槽精度控制最终阻值误差，外层的环氧塑封层承担绝缘、防潮、机械防护的作用，不同颜色的色环严格遵循四色环电阻的标识规则，从靠近引线端的色环开始依次对应阻值的有效数字、倍乘系数、误差等级，还原实物的标识特征方便布局阶段的元件识别。两端的金属帽是碳膜层与引线的连接过渡结构，保证电连接的可靠性，两根轴向镀锡铜引线的直径、伸出长度完全遵循行业通用的安装尺寸规范，引线的弯折形态还原了实际手工装配时的常见成型状态，可直接用于模拟板卡插装后的引线成型效果，检查与周边元件的安全绝缘间隙。

　　建模过程中严格控制各部分的尺寸公差：陶瓷基体的直径、长度匹配1/8W直插电阻的通用封装尺寸，引线直径适配标准0.8mm插装焊盘的孔径要求，两端引线的同轴度误差控制在合理范围内，还原实物的装配精度特征，避免三维布局时出现焊盘与引线不匹配、元件与周边接插件、电容等元件发生结构干涉的问题。不同于简化的元件示意模型，该模型完整还原了电阻外表面的塑封质感、色环的涂层细节、引线的金属表面特征，在电路仿真的三维可视化场景、教学课件的元件展示场景、PCB装配的数字孪生验证环节中，可提供接近实物的视觉效果与尺寸参考，帮助设计人员在虚拟装配阶段提前排查元件布局的间距问题、引线成型的工艺问题，减少实际打样时的元件适配错误。针对教学场景，

　　该模型可配合电路原理演示内容，直观展示色环电阻的外部结构、引线安装方式，帮助初学者建立直插电子元件的三维结构认知，理解元件封装尺寸与PCB焊盘设计的匹配逻辑；针对工业板卡设计场景，该模型可导入结构装配环境，与PCB板、接插件、其他直插元件完成虚拟装配，验证元件高度是否满足外壳的内部净空要求，引线弯折后是否会与相邻元件的引脚发生短路风险，提前优化布局方案。
