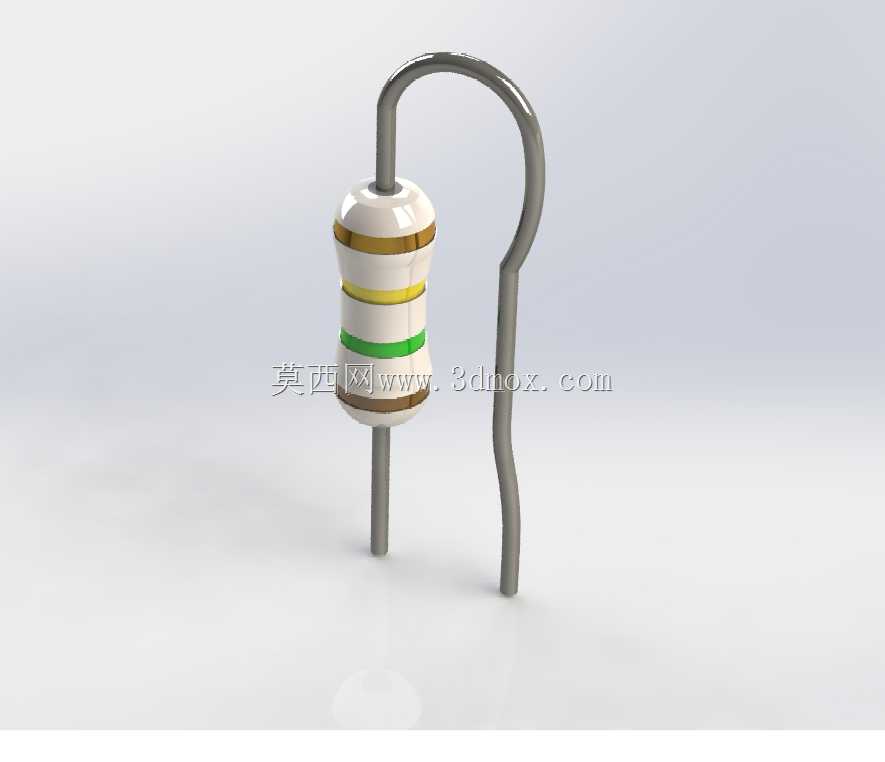

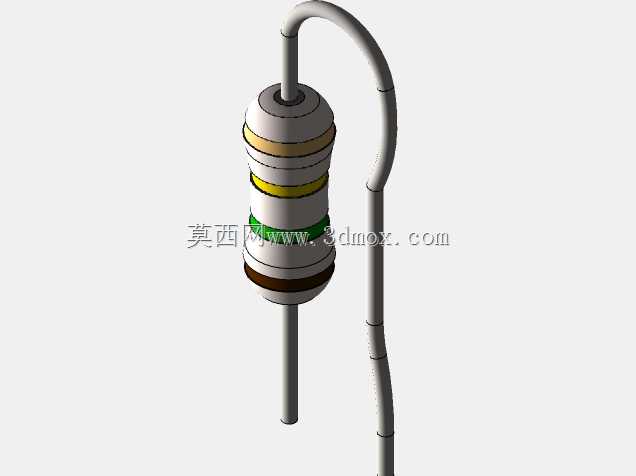

150k1/8W色环轴向引线电阻三维结构

在消费电子、工业控制板卡、教学实验电路的设计环节中，轴向引线色环电阻是应用基数最大的被动元件之一，这款150k阻值、1/8W额定功率的电阻三维结构，完全还原了量产直插电阻的真实形态，可直接用于PCB布局的干涉检查、装配工艺模拟、教学演示场景的虚拟装配环节。做电路结构设计时，很多工程师容易忽略直插元件的引线弯折空间，这个模型特意还原了实际生产中引线成型后的弯折形态，不是简单的直插理想状态，能帮设计人员在做板卡布局时提前预留焊盘周边的引线避让空间，避免波峰焊后元件贴装歪斜、引线触碰周边贴片元件的问题。从结构细节来看，模型还原了碳膜电阻的典型层叠结构：最内层是陶瓷基体，作为电阻膜的承载基底，表面沉积的碳膜层通过刻槽调整到目标阻值，外层依次覆盖了保护漆层、色环标识层、两端的金属帽压接结构，引线从金属帽中心引出，各层的配合公差完全参照行业通用的量产尺寸标准，金属帽与陶瓷基体的压接段长度、引线直径与额定功率的匹配关系都做了还原，没有做简化处理。实际选型时，1/8W功率等级的这类电阻多用于信号回路、小电流分压回路，工作环境温度通常在-55℃到125℃区间，模型的外形尺寸完全对应行业通用规格：本体直径、本体长度、引线直径、引线伸出长度都符合JEDEC相关标准，在做虚拟装配时，可直接匹配标准2.54mm间距焊盘的封装尺寸，不需要额外调整缩放比例。设计这个三维结构时，特意区分了不同材质的外观表现：陶瓷基体的哑光质感、保护漆的半亮质感、金属帽与引线的金属光泽、色环的油墨质感都做了区分，在做产品渲染、教学课件制作时不需要额外调整材质参数。很多新手工程师在画直插电阻模型时，容易把色环的顺序做反，这个模型的色环排列完全对应150k阻值的四环电阻标识规则：前两位有效数字、第三位倍率环、第四位误差环的位置准确，可直接用于电子装联培训的识读教学场景。在做整机结构的虚拟装配时，这类轴向元件的引线弯折高度直接影响板卡到外壳的安全距离，模型还原的引线自然弯折弧度，能帮结构工程师准确计算元件在PCB上的实际占用高度，避免外壳装配时压到电阻本体导致元件损坏、引脚脱焊的问题。不同于理想状态的直插电阻模型，这个结构考虑了实际生产中引线成型的工艺特性，引线的弯折半径符合批量加工的成型模具参数，不会出现弯折半径过小导致引线断裂的不合理结构，在做可制造性设计检查时，可直接用来验证引线成型工艺的可行性。对于做电路仿真教学的场景，这个三维模型可导入虚拟实验环境，和其他电子元件配合完成虚拟焊接、电路搭建的演示，比二维符号更有直观性，能帮助初学者快速建立直插元件的空间结构认知。在做自动化插件设备的编程模拟时，这个模型的外形尺寸、夹持位置的细节也能提供准确的参考，插件头的夹持位置对应电阻本体的中间区域，避开两端金属帽和色环区域，和实际插件工艺的夹持要求一致，不需要额外修正模型的夹持基准。
