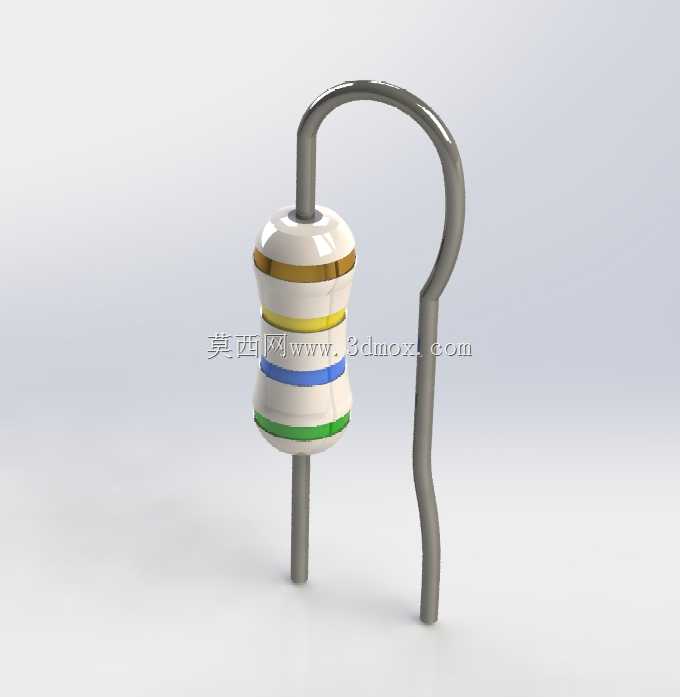

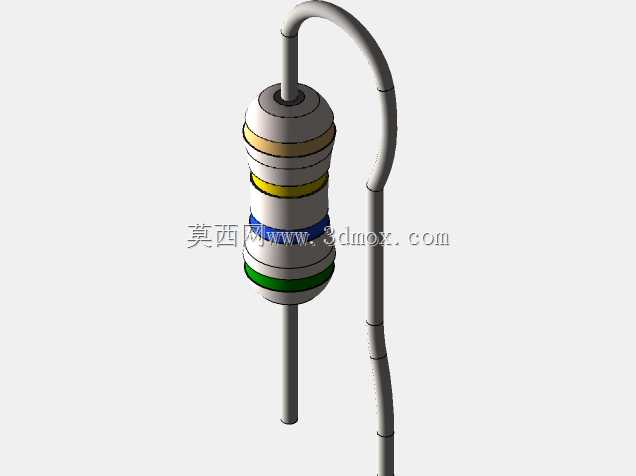

带预弯引脚560k色环碳膜电阻三维结构

在消费类电子控制板、工业低压信号采集回路、学生实验面包板搭建场景中，直插色环电阻是出现频率最高的被动限流元件，本次建模的560k阻值1/8W功率规格电阻，是小信号分压、上拉下拉回路里的常用选型。不同于常规建模中直接做直伸引脚的简化处理，本次模型还原了实际生产装配中常见的引脚预弯形态——这类弯脚形态多来自自动插件机的预成型工序，或是手工焊接时根据PCB安装孔距做的引脚弯折调整，能直观反映元件在实际波峰焊工序前的待装配状态，避免建模时只做理想直引脚导致装配干涉检查失效的问题。

从功能特性来看，该规格电阻属于小功率碳膜电阻，额定工作功率1/8W，对应最大连续工作电流不足1.5mA，仅适用于信号回路的电流限制、电压分压，不能用于电源回路的功率负载场景；其色环标识采用四色环标注逻辑，从靠近电阻本体端部的色环开始依次为绿、蓝、黄、金，对应有效数字5、6，倍率10^4，误差等级±5%，建模时严格还原了四道色环的轴向位置、宽度比例与色彩饱和度，和实物元件的标识位置完全一致，可直接用于电子装联教学演示、PCB装配仿真的场景。

设计思路上，建模优先还原电阻的装配边界而非单纯做外观渲染：电阻本体采用陶瓷基体加碳膜层加环氧封装的分层结构逻辑，本体直径控制在3mm以内，本体长度约9mm，匹配行业内1/8W直插电阻的标准封装尺寸；引脚采用直径0.6mm的镀锡铜包钢线材质，建模时还原了引脚根部与本体封装的过渡圆角，避免直角结构带来的应力集中问题——实际生产中引脚与本体结合处如果反复弯折，很容易出现封装开裂、碳膜层断裂导致的阻值漂移甚至开路，建模时保留这个过渡结构，也能为后续做引脚弯折的力学仿真提供准确的几何基础。预弯的引脚弯折半径控制在1.5mm左右，符合电子装联工艺中引脚弯折半径不小于引脚直径2倍的工艺要求，避免弯折处出现镀层脱落、铜丝断裂的隐患，弯折后的引脚间距适配标准2.54mm网格的PCB安装孔，可直接导入PCB装配文件做干涉检查，确认弯脚形态下不会和周边的贴片电容、排针等元件发生空间冲突。

从安装边界来看，该电阻在PCB上的安装高度受弯折形态影响，直插状态下元件本体距离PCB板面高度约4mm，预弯后本体可贴板安装，高度可压缩至2mm以内，适合对安装空间有严格限制的紧凑控制板场景；引脚伸出PCB板面的焊接长度控制在1.5-2mm，符合波峰焊的工艺要求，过长会导致焊锡爬升过高带来相邻焊点短路风险，过短则会导致焊点强度不足。建模时还还原了环氧封装表面的细微哑光质感，没有做过度的镜面反光处理，和实际电阻的封装外观质感一致，可直接用于产品爆炸图、装配工艺演示文档的配图使用，不需要再额外调整材质参数。不同于很多简化电阻模型只做圆柱加两根直线的粗糙处理，这个模型的引脚弯折段做了等曲率的平滑过渡，没有折线拐点，和实际自动弯脚机加工出来的引脚形态完全吻合，能帮助结构设计人员在做PCB布局时准确评估元件的实际占用空间，避免出现设计时预留空间不足、实际装配时元件和外壳或其他结构件干涉的问题。在做教学类三维演示时，这个带色环标识和弯脚形态的模型，也能帮助初学者快速识别直插电阻的参数标识规则、理解插件元件的装配工艺要求，比简化模型的教学展示效果更好。
