带弯折引脚色环碳膜电阻器三维结构

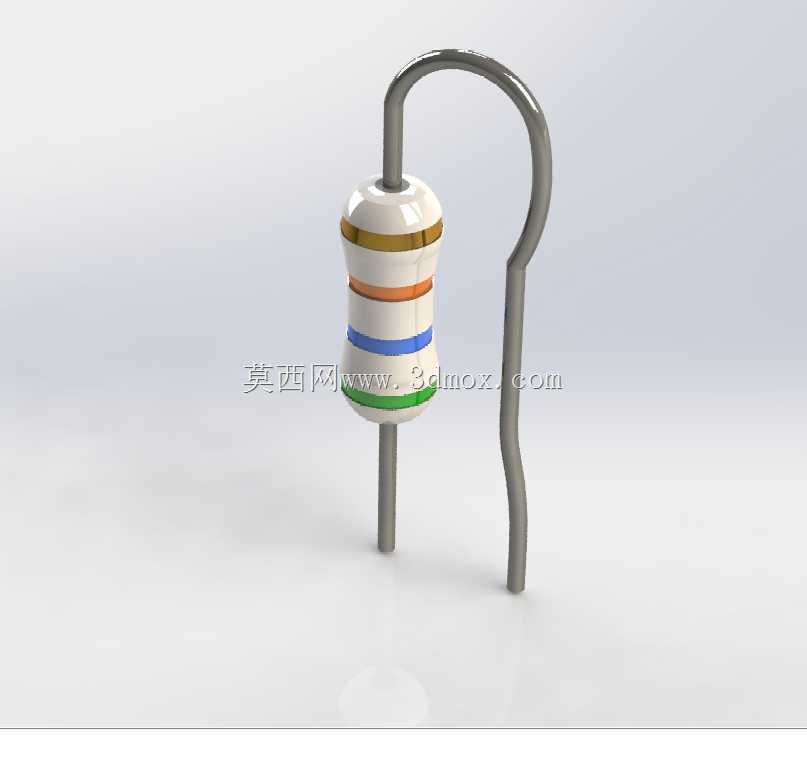

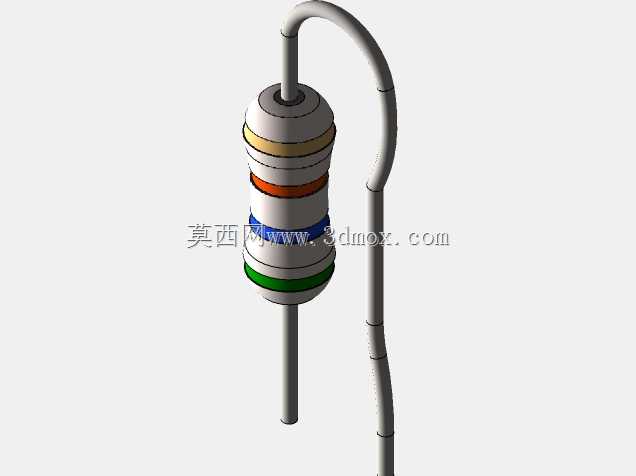

这款直插式色环电阻的三维结构还原，重点覆盖了实际生产装配中常见的引脚弯折成型状态，并非常规的直引脚理想模型，对电子装联环节的结构干涉校验有实际参考价值。日常做消费类电子板卡、工控控制板、电源模块的PCB布局时，很多工程师只会调用EDA软件里的理想电阻封装，忽略实际来料引脚经过成型加工后的空间占位，往往到SMT或者手工插件环节才发现引脚和周边接插件、电容、散热片产生结构干涉，不得不临时改板或者返工修整元件引脚，拖慢项目打样进度。这个模型把引脚弯折的弧度、弯折段的长度、引脚伸出本体的直线段尺寸都做了精准还原，能直接导入装配环境做空间占位校验。从功能特性来说，这款1/8W功率等级的碳膜电阻，是小信号回路里最常用的限流、分压元件，工作时通过自身碳膜层的阻值对回路电流进行约束，把电压信号调整到芯片采样的适配区间，因为功率等级低，本身不需要额外加装散热结构，靠本体的陶瓷基材和引脚就能把工作产生的微量热量传导到PCB焊盘上散出，只要工作环境温度不超过额定上限，长期工作的阻值漂移量能控制在工业级应用允许的范围内。设计这个三维模型的时候，首先还原了电阻本体的层叠结构：最内层是陶瓷基体，负责承载碳膜电阻层，中间的色环层严格按照56K阻值的色标规则做了分色处理，从靠近端部的位置依次是绿、蓝、橙、金的色环排布，外层是环氧树脂密封层，做了细微的表面磨砂质感还原，和实际元件的封装外观一致。引脚部分没有做简化处理，特意还原了其中一根引脚经过预成型弯折的状态，弯折处的圆角半径符合实际元件加工的工艺要求，不会出现直角弯折那种不符合生产实际的结构，引脚的直径、本体的直径和长度尺寸，都参考了行业通用的1/8W直插电阻的实际来料尺寸，本体直径控制在2.3mm左右，本体长度在6mm左右，直引脚段从本体端面伸出的长度预留了足够的焊盘插入余量，弯折后的引脚横向偏移距离也符合常规波峰焊工艺的引脚成型规范。做结构装配校验的时候，要注意这个弯折引脚的最高突出点距离PCB板面的高度，避免和上方的壳体、屏蔽罩产生干涉，两个引脚的中心距在弯折后依然保持标准的2.54mm网格间距，能直接适配标准间距的PCB焊盘，不需要额外调整封装尺寸。很多刚入行的结构工程师在做整机内部空间校核时，容易把直插元件的高度按直引脚状态计算，实际上很多工厂为了提升插件效率、避免元件过波峰焊时出现浮高问题，会提前把元件引脚打弯成型，成型后的元件本体高度、引脚的横向占位都会和理想状态有差异，这个模型刚好能覆盖这类实际装配场景的校验需求。另外模型也还原了电阻本体两端的金属帽结构，这部分是引脚和内部碳膜层的连接部位，实际生产中金属帽和引脚是压接连接的，模型上也做了对应的压接台阶细节，能让使用者更清晰地理解这类直插电阻的内部装配关系。在做教学演示或者装配工艺培训的时候，这个模型也能用来讲解直插元件的成型要求，比如引脚弯折处不能距离本体金属帽太近，避免压接部位受力松脱导致接触不良，弯折半径不能太小，避免引脚铜材出现应力断裂的隐患。
