带弯脚成型结构的色环碳膜电阻三维建模

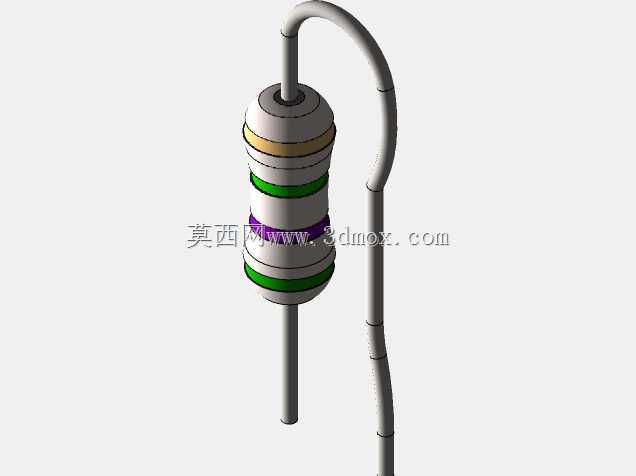

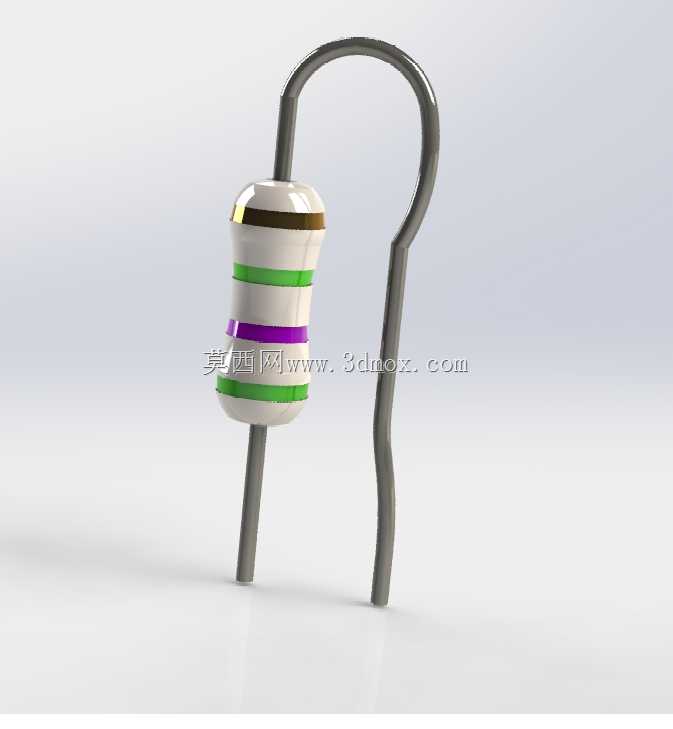

在消费电子、工业控制板卡、低压电源模块的量产设计环节，直插式色环电阻是板级电路里用量极大的被动元件，不少刚接触结构建模的工程师容易忽略这类小元件的引脚成型细节，直到PCB试产过波峰焊时才发现引脚成型尺寸不匹配、元件本体与周边器件干涉、引脚应力集中导致焊盘脱落等问题，这类小元件的建模精度，往往直接影响整板的可制造性校验结果。这个模型还原的是经过预弯成型处理的1/8W功率等级色环电阻，和常规直插电阻的双直引脚形态不同，其中一根引脚做了近180度的圆弧弯折处理，这种成型方式并非随意设计，而是针对特定安装场景做的适配：在空间极度紧凑的单面PCB板上，常规直插电阻需要预留两倍引脚跨距的安装空间，而单引脚弯制成型后，元件可以贴板卧式安装，本体平行于PCB板面，弯折后的引脚直接插入相邻焊盘，能将元件占用的板面投影面积压缩近40%，同时弯折形成的圆弧结构可以吸收PCB受热膨胀产生的机械应力，避免温度循环测试中出现引脚断裂、焊盘拉脱的失效问题。建模过程中首先还原了电阻本体的陶瓷基体结构，基体为标准圆柱形态，表面覆盖碳膜电阻层后涂覆米白色环氧保护漆，漆层表面的色环按照5M7阻值的标识规则做了分色处理，靠近引脚端的色环依次对应阻值的有效数字、倍率与误差等级，建模时特意还原了色环的印刷厚度与边缘轻微的溢漆质感，避免模型呈现过于理想化的光滑分界，和实际量产元件的外观特征保持一致。引脚部分采用镀锡铜包钢线材的真实尺寸还原，线材直径匹配1/8W电阻的标准线径，弯折处的圆弧半径没有做理想化的直角处理，而是按照实际引脚成型模具的折弯R角做了圆弧过渡，还原了冷弯加工后引脚表面的轻微形变痕迹，引脚末端做了小角度的倒角处理，对应实际元件引脚的切脚工艺，方便插件工序中引脚顺利导入PCB焊盘孔。从安装边界来看，该成型电阻的本体直径、本体长度均符合1/8W碳膜电阻的行业通用尺寸，弯折后的引脚跨距可以适配常用的2.54mm标准网格焊盘，安装后元件本体距离PCB板面的高度控制在1mm以内，不会和板面对侧的贴片元件产生高度干涉，引脚伸出焊盘的长度按照波峰焊工艺要求预留了合适的余量，既不会因为留长导致焊锡搭桥短路，也不会因为留短导致焊点浸润不足。在电路功能层面，这类电阻主要承担电路的分压、限流、上拉下拉作用，5.7MΩ的高阻值参数常被用于高压检测回路、RC吸收回路、MOS管栅极泄放回路中，1/8W的额定功率可以满足常规低压控制电路的功耗需求，建模时还原的引脚弯折结构，也能在高压场景下增加两个引脚之间的沿面距离，降低高电压下引脚间飞弧、漏电的风险。不少工程师在做PCB装配仿真时，往往直接调用标准直插电阻的模型，忽略了工厂实际生产中会根据板面空间对引脚做不同形式的成型处理，导致仿真阶段的干涉检查结果和实际装配情况出现偏差，这个模型还原的单引脚弯型结构，是电子加工厂针对紧凑板面常用的一种成型方式，建模时除了还原外观形态，也对引脚的可焊性镀层厚度、本体漆层的耐温特性对应的结构细节做了匹配，比如本体两端的金属帽和引脚的压接位置，还原了压接产生的轻微收腰结构，和实际电阻的端帽装配特征完全一致，可直接用于板级装配干涉检查、生产工艺仿真、产品宣传渲染等场景，不需要再对模型结构做额外调整。
