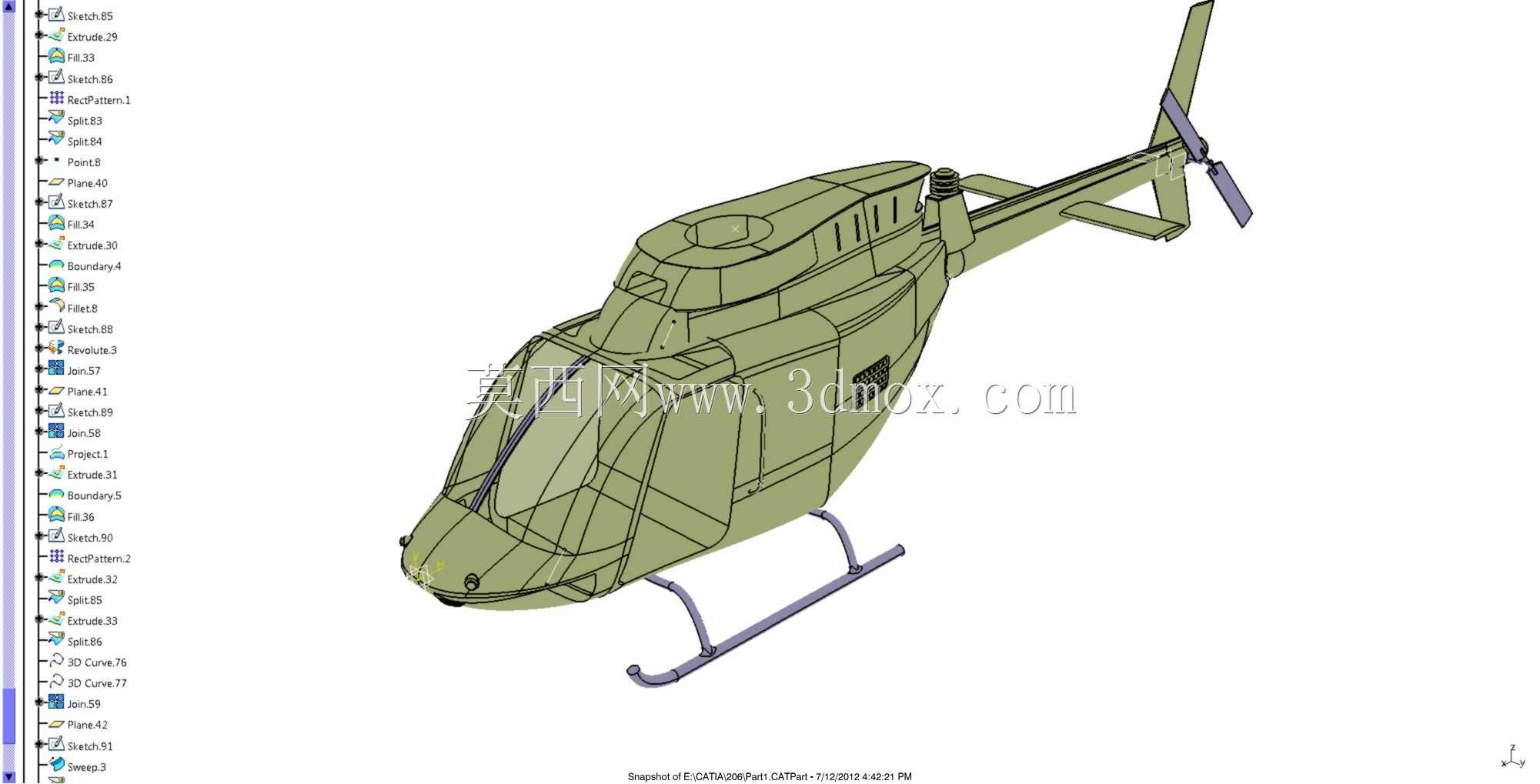

贝尔206轻型直升机逆向结构三维数模

　　该三维数模还原的贝尔206系列轻型直升机，最早作为民用轻型通用直升机平台研发，后续衍生出军用侦察、轻型通勤、飞行训练、低空巡逻等多场景适配版本，在全球通航领域与轻型军用航空领域保有量极高，其结构设计的成熟度经过数十年实际飞行验证，是轻型单发直升机领域的经典参考样本。数模构建过程采用逆向工程思路，以实机扫描点云为基础基准，逐步拆分机身蒙皮、主旋翼系统、尾梁结构、尾桨组件、滑橇式起落架、座舱框架等独立子装配，每个子部件的装配边界严格匹配实机的安装公差要求，未做夸张的艺术化修改，可直接用于结构原理展示、改装方案验证、教学演示等场景。从实际用途维度看，该机型的军用版本可承担前沿侦察、轻装兵力投送、战地通讯中继等任务，民用版本可用于警务巡逻、

　　航空测绘、飞行培训、短途通勤，不同版本的机身结构主体通用度超过80%，仅在机载设备安装位、蒙皮开窗位置、内部承重框架局部加强结构上存在差异，数模中保留了主体通用结构的所有关键特征，可作为不同改型设计的基础母版使用。功能特性层面，该机型采用单主旋翼加尾桨的常规布局，滑橇式起落架无需额外的液压收放结构，大幅降低了地面维护复杂度，同时提升了复杂野外场地的起降适应性，主旋翼采用两叶半刚性跷跷板式结构，结构重量轻，维护难度低，适合高频次的低空短途飞行任务；机身采用半硬壳式结构，前部座舱区域的框架做了局部加强，可在轻微坠撞时吸收部分冲击能量，保护座舱内人员安全，尾梁为薄壁铝合金铆接结构，在保证结构强度的前提下尽可能降低尾部重量，

　　优化整机的重心配平区间。设计思路上，逆向建模过程中优先保证各部件的相对安装位置准确，比如主减速器安装面与机身顶部承力框的贴合度、尾传动轴的同轴度公差范围、滑橇起落架与机身底部连接耳片的孔位对齐精度，这些位置的尺寸偏差会直接影响后续结构分析、改装设计的准确性，因此建模时每完成一个子装配的拟合，都会与点云数据做偏差比对，将整体型面偏差控制在合理范围内，同时保留了蒙皮上的检修口盖、通风格栅、天线安装座等细节特征，这些特征在做虚拟维护演示、加装设备模拟时都是必要的参考基准。外形尺寸与安装边界方面，数模还原的实机机身总长不含旋翼约9.5米，主旋翼直径约10.16米，尾桨直径约1.65米，机高至旋翼桨毂顶部约2.9米，滑橇起落架的横向轮距约2.

　　2米，机身最大宽度约1.4米，这些尺寸参数可直接用于起降场地规划、机库停放空间核算、机载设备安装的空间干涉检查；机身内部的座舱区域预留了标准的座椅安装位、仪表板安装框架、操纵杆走线通道，做改装设计时可直接在现有框架基础上调整安装点，无需重新设计主体承力结构，机身两侧的蒙皮预留了通用设备安装的预埋螺母位置，可加装副油箱、光电吊舱、武器挂架等附加组件，安装时不会破坏机身主体的受力传递路径。对于结构设计从业者而言，该数模可用来研究轻型直升机的重量配平逻辑、承力结构的载荷传递路径、旋翼系统与机身的连接隔振设计思路；对于三维建模学习者而言，该数模的曲面拆分逻辑、装配层级划分、标准件与定制件的区分方式，都具备较高的参考价值，尤其是机身曲面的构建方式，兼顾了气动外形要求与钣金蒙皮的加工工艺性，没有出现无法落地的纯艺术化曲面，所有曲面的曲率变化都符合实际航空钣金件的加工能力范围。
