游艇舱门阻尼联动启闭机构设计

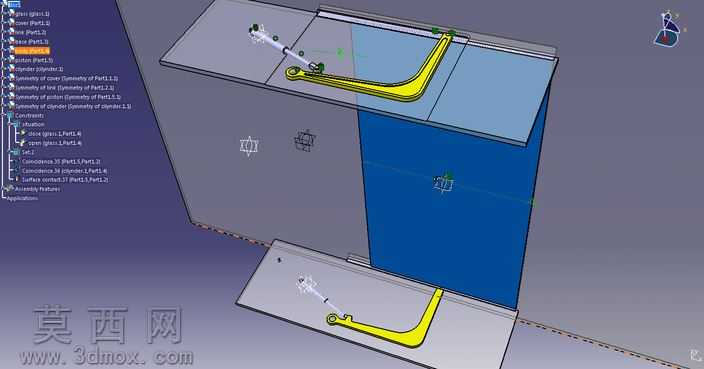

本作品为游艇舱门配套的阻尼联动启闭机构三维建模成果，建模阶段采用CATIA软件完成全参数化结构搭建，首先对机构的核心功能需求进行拆解：该机构需同时适配上下布置的舱门安装场景，在强风、航行颠簸等复杂工况下保障舱门启闭过程平稳无冲击，避免门扇与门框发生刚性磕碰，同时为门扇提供持续的拖拽牵引力，抵消舱门表面风压带来的启闭阻力。建模过程中首先完成两大核心构件的特征绘制：一是黄色的主传动连杆，采用一体化锻造结构的形态设计，通过草图绘制、凸台拉伸完成杆体基础形态，对两端的铰接孔位进行精确的同轴度约束，孔位边缘添加圆角特征消除应力集中隐患，杆身表面做哑光金属质感的材质处理，还原船用五金件的镀锌防腐表层质感；二是绿色的阻尼握持手柄，手柄表面做防滑纹理的凹凸特征建模，内部嵌套阻尼缓冲结构，通过装配约束将手柄端部与主连杆的活动端铰接，保障操作力矩可以顺畅传递到连杆机构。装配阶段严格遵循实际安装的空间位置关系，将整套机构与模拟舱门的板材构件进行配合约束，添加旋转副、移动副的运动学约束，模拟阻尼系统的阻力参数，验证机构在全开、全闭以及任意中间位置的锁止稳定性，确保启闭过程中不会出现门扇晃动、回弹撞击的问题。渲染阶段采用Keyshot完成材质与场景搭建，金属构件分别赋予镀锌钢、防滑橡胶两种差异化材质，调整环境光参数模拟游艇舱室的自然光照射效果，清晰呈现机构的装配关系与结构细节，整套模型完整还原了阻尼缓冲、联动传动的核心结构，可直接用于船用五金配件的结构验证、加工出图以及安装演示场景，充分满足游艇舱门在复杂航行环境下的平稳启闭使用需求。
