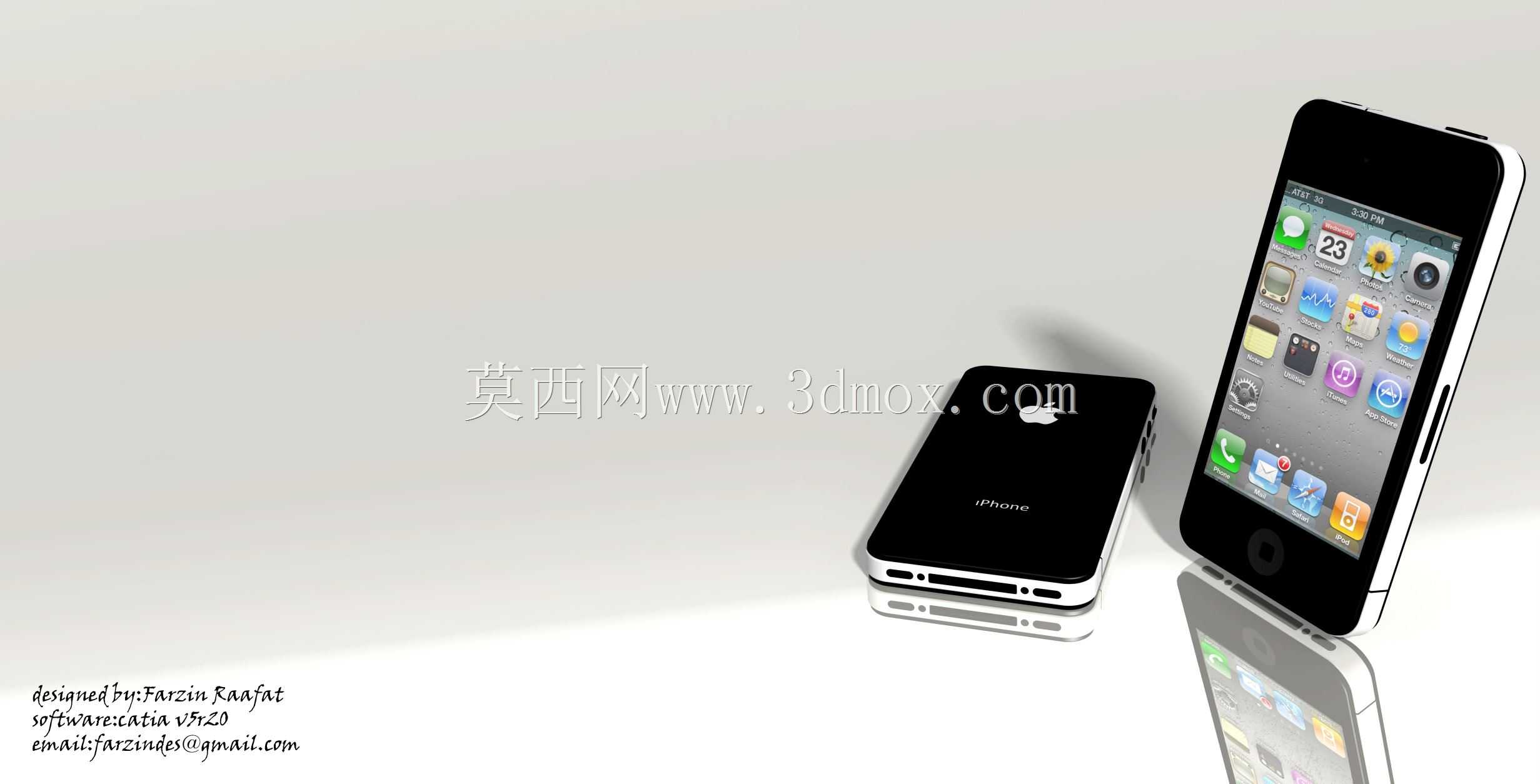

经典直板智能手机外观结构三维建模

　　这款直板智能手机的三维建模工作，首先要锚定手持消费电子的实际使用场景——日常单手握持操作、口袋携带、桌面放置这三类核心工况，是整个建模过程中尺寸与结构设计的核心依据。建模初始阶段需要先确定整机的安装边界与外形尺寸，整机厚度控制在单手握持时食指可自然搭接到机身背部摄像头区域的范围，机身宽度适配成年男性手掌平均握持宽度，避免过宽导致拇指无法覆盖屏幕对角操作区域，机身长度兼顾口袋放置时不会超出常规牛仔裤口袋的深度，同时预留足够的屏幕显示区域。从结构设计思路来看，整机采用前后双面板夹中框的经典堆叠结构，前面板覆盖整块触控显示区域，屏幕下方设置圆形实体操作按键，顶部预留听筒开槽与前置感光元件的安装位，

　　这些位置的开孔尺寸需要严格匹配内部元器件的装配公差，避免出现装配干涉。中框部分采用带弧度的侧边设计，侧边设置静音拨片、音量调节按键与电源按键，按键的凸起高度控制在按压时不会产生硌手感，同时保证盲操作时的触感辨识度，中框底部预留数据接口、扬声器开孔与麦克风拾音孔，开孔的排布兼顾对称美观与内部音腔的密封设计要求。背部采用一体化平面后盖设计，摄像头区域设置在背部左上角位置，镜头保护圈略微凸起于后盖平面，既保证镜头不会被桌面刮花，又不会因为凸起过高导致放置时出现机身晃动的问题，后盖中部设置品牌标识区域，标识采用凹陷或印刷的工艺预留位，不需要额外的凸起结构破坏背部的平整性。建模过程中需要重点处理各部件之间的装配间隙，

　　前面板与中框的配合间隙控制在消费电子常规的装配公差范围内，后盖与中框采用卡扣加粘接的装配方式，建模时预留卡扣的安装位与粘接胶层的厚度空间，避免后期装配时出现缝隙不均或者翘边的问题。从功能特性的还原角度，需要准确呈现整机的接口位置、按键布局与外观细节，比如底部数据接口的内部引脚限位结构、扬声器开孔的通孔深度、侧边按键的按压行程预留空间，这些细节虽然属于外观建模范畴，但直接影响后续结构验证时的合理性判断。在实际的产品开发流程中，这类外观三维模型是后续结构设计、手板制作、模具开模的基础依据，建模时需要考虑到注塑成型的工艺要求，比如中框的拔模角度设置、后盖的壁厚均匀性控制，避免出现壁厚差异过大导致注塑时产生缩痕或者翘曲变形。

　　对于手持类数码产品来说，外观曲面的顺滑度是建模的重点难点，机身背部与侧边的过渡曲面需要保证G2连续，握持时不会出现棱角硌手的问题，屏幕边缘的圆角弧度需要与中框的圆角弧度匹配，避免出现视觉上的错位感。另外，建模时还需要考虑到产品的跌落防护需求，四个边角位置预留足够的缓冲结构空间，中框的边角位置做圆弧过渡处理，分散跌落时的冲击力，这些结构细节虽然在外观上不会直接体现，但在建模阶段就需要预留对应的空间位置，避免后续结构设计时需要大幅调整外观曲面。整机的重量分配也需要在建模阶段做初步的配重考量，电池作为整机重量占比最大的部件，放置在机身中部靠下的位置，保证单手握持时的重心落在手掌中心区域，不会出现头重脚轻容易滑落的问题。从行业应用的角度来说，这类消费电子的三维模型不仅可以用于产品开发阶段的结构验证，还可以用于产品宣传渲染、配件开发适配（比如保护壳、贴膜、外接配件的尺寸匹配），建模时的尺寸精度直接影响后续周边配件的适配度，比如保护壳的开孔位置需要与机身接口、按键位置完全对齐，建模时的公差控制需要达到毫米级的精度，避免出现配件无法装配的问题。
