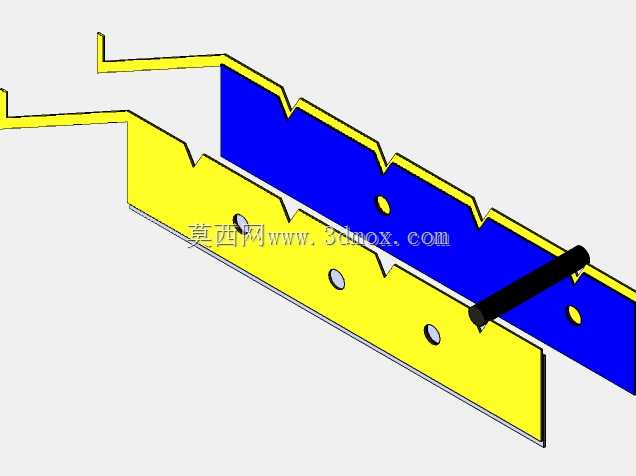

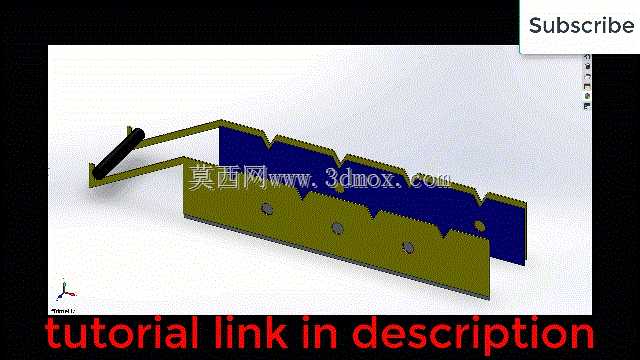

杆件步进式输送机构三维结构

在轻工包装、五金零件加工、电子元器件组装这类连续生产场景里，小型杆状、轴类工件的逐件有序送料一直是产线衔接的核心环节，这类工件往往长度尺寸跨度不大、单重较轻，若采用皮带输送容易出现工件堆叠、定位偏移的问题，若采用机械手逐件抓取又会提升整线的设备成本与调试复杂度，杆件输送机构正是针对这类工况开发的专用送料结构。这套输送机构采用锯齿形承料板配合往复摆动的驱动杆结构，通过驱动端的曲柄连杆机构将旋转运动转化为承料板的周期性抬升、前进、下降、回退动作，每一个运动周期刚好将放置在齿槽内的杆件向前推送一个齿距，实现工件的等距步进输送，齿槽的轮廓根据常见杆件的直径范围做了适配设计，槽底为圆弧过渡，避免工件在输送过程中出现卡滞、表面划伤的问题，相邻齿槽的间距根据产线下游工位的作业间距设定，保证工件输送到位后能直接匹配加工、检测或者组装工位的定位要求，不需要额外增设二次定位机构。从安装边界来看，整套机构的主体结构分为上下两层承料组件，下层为固定导向基座，上层为活动输送板，固定基座上预留了多组安装孔位，可直接通过螺栓固定在设备的型材机架上，安装时需要保证承料板的上平面与水平面保持平行，避免工件在输送过程中出现侧向滑移，驱动端的输入轴可直接对接减速电机输出轴，也可通过同步轮、链轮对接设备的主传动系统，适配不同设备的动力布局需求。机构的运动行程设计上，单个步进周期的输送距离与齿距保持一致，抬升高度刚好能让工件脱离下层承料面后再向前移动，回退过程中上层输送板低于下层承料面，不会带动工件反向移动，整个运动过程无冲击、无刚性碰撞，运行噪音低，适合长时间连续运转的生产场景。在结构细节处理上，承料板的齿形边缘做了小倒角处理，一方面是避免工件上料时被锐边磕碰，另一方面也能减少齿面与工件的接触摩擦，降低长时间运行后的磨损量，驱动连杆的铰接位置都预留了润滑注油孔，日常维护时可定期加注润滑脂，减少铰接副的磨损，延长机构的使用寿命。这套机构可适配直径在3-15mm范围内的杆类工件，包括小直径的五金销轴、电子接插件插针、小型塑料杆件等，输送速度可通过调整驱动端的转速灵活调节，最快可实现每分钟120次的步进输送，匹配大部分中高速产线的节拍要求，相比传统的振动盘送料方式，这套机构输送的工件姿态一致性更好，不会出现工件翻转、叠料的问题，尤其适合对工件输送姿态有严格要求的组装、检测工位，在实际产线布局中，可在机构的末端设置挡料定位块，工件输送到末端后被挡块限位，等待下游机构取料，也可在齿槽底部增设检测传感器，实时确认每个齿位的工件有无，实现缺料预警、堵料停机的自动化控制。从设计逻辑来看，这套机构没有采用复杂的凸轮或者伺服驱动结构，全部采用纯机械的连杆传动实现步进动作，结构简单可靠，加工制造成本低，后期维护难度小，对于中小型设备的开发来说，能在满足送料功能要求的前提下，有效控制设备的整体成本，同时纯机械结构的抗干扰能力更强，在车间多粉尘、少量油污的工况下也能稳定运行，不会出现光电类送料机构容易受环境干扰误动作的问题。在建模过程中，各运动部件的配合间隙都按照常规机械加工的公差要求做了预留，铰接位置的配合公差选用H7/g6的间隙配合，保证运动顺畅无卡滞，承料板的厚度根据输送工件的单重做了匹配，常规工况下采用4-6mm的钢板加工即可满足刚性要求，若输送长度更长、工件更重，可适当增加板厚或者在承料板底部增设加强筋，避免长时间运行后承料板出现变形，影响输送精度。
