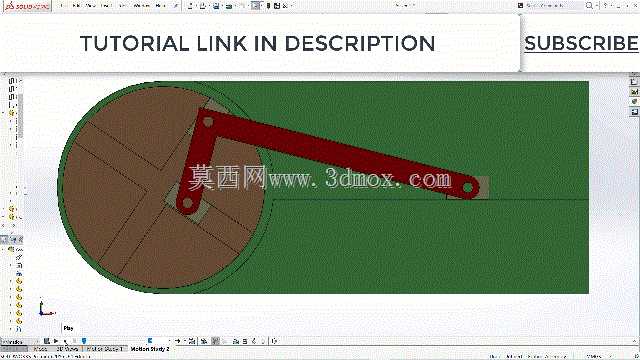

椭圆Trammel活塞传动机构结构设计

　　这套椭圆Trammel活塞机构属于典型的平面连杆传动结构，最早可追溯至古老的椭圆规绘图原理，经结构改良后可适配小排量动力输出、精密进给工位的传动需求，在小型气动泵、计量送料设备、教学演示教具领域有较多落地应用。不同于常规曲柄滑块机构仅能实现直线往复输出，该机构可通过连杆与转盘的铰接点位调整，同时输出沿正交方向的两个直线往复运动，或是带动执行端走出固定椭圆轨迹，适配需要复合运动轨迹的工位需求。

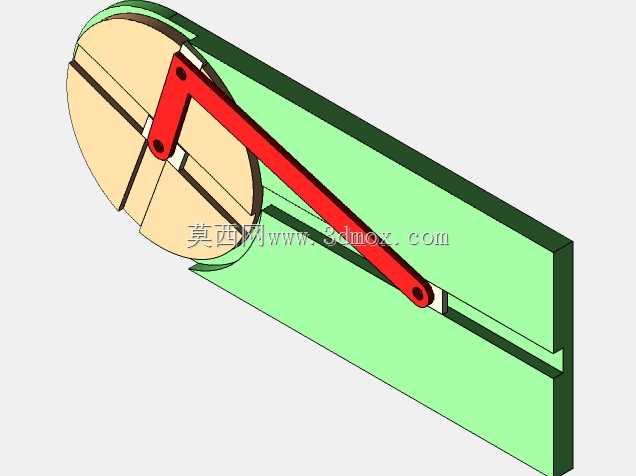

　　从实际装配逻辑来看，整套机构的核心构件包含带环形导槽的固定转盘基座、长连杆构件、两个正交布置的滑动导块、活塞执行端几个部分。固定转盘基座的安装边界可根据配套设备的安装舱室尺寸调整，常规适配的安装法兰孔径可匹配通用小型动力设备的输出轴安装位，基座上的环形导槽与水平、垂直方向的直线导槽为一体加工结构，导槽的宽度公差需控制在H7级别，保证滑动导块在槽内运动时无卡滞、无过大窜动，导槽边缘需做R0.5的倒角处理，避免长期运动后刮伤导块配合面造成磨损间隙增大。长连杆构件上设置三个铰接点位，一端的铰接轴与转盘上的偏心安装位配合，中间两个铰接点分别连接水平、垂直方向的滑动导块，末端的铰接位连接活塞执行端，连杆的截面采用矩形钢构设计，在保证结构刚度的前提下尽可能降低自身重量，减少高速运动时的惯性冲击。

　　设计过程中需重点校核几个关键配合尺寸：首先是偏心铰接点到转盘旋转中心的偏心距，该尺寸直接决定活塞端的往复行程以及输出轨迹的椭圆短轴长度，偏心距每调整1mm，活塞行程对应变化2mm，需根据配套设备的排量或是进给行程需求反向推算该尺寸；其次是连杆上三个铰接点的孔位同轴度，需控制在0.02mm以内，避免装配后出现运动别劲的问题，铰接孔内需镶嵌铜质衬套，降低铰接轴转动时的磨损量，衬套与铰接轴的配合间隙控制在0.01-0.03mm之间，兼顾转动灵活性与传动精度。两个正交布置的滑动导块分别嵌入水平、垂直方向的直线导槽内，导块与导槽的配合采用间隙配合，表面需做固体润滑涂层处理，无需额外加注润滑油即可实现长期无故障运行，适合洁净度要求较高的食品计量、医药分装类设备使用。

　　从运动特性来看，当转盘做匀速圆周转动时，两个滑动导块分别沿各自的导槽做简谐运动，且两个方向的运动相位差恰好为90度，带动连杆末端的活塞端走出标准椭圆轨迹，该运动特性可应用在椭圆轨迹封口、异形曲面抛光等需要固定椭圆运动轨迹的工位上，相比采用多轴数控系统实现同轨迹运动的方案，该纯机械结构的成本仅为数控方案的十分之一不到，且可靠性更高，无需复杂的电控程序调试，后期维护成本极低。在实际选型适配时，若用于动力输出场景，需根据输出扭矩需求调整连杆的截面尺寸以及铰接轴的直径，当输出扭矩超过5N·m时，铰接轴需采用40Cr调质处理，表面硬度达到HRC28-32，避免长期受交变载荷出现轴颈断裂的问题；若用于精密进给场景，导槽与导块的配合公差需提升至H6级别，同时在导块上加装位移反馈元件，实时反馈活塞端的实际位置，补偿长期磨损造成的传动间隙。安装时需保证固定转盘基座的安装平面与动力输出轴的垂直度误差不超过0.05mm，否则会导致导块单侧受力加剧磨损，同时会使活塞端的输出轨迹出现偏差，影响最终的工艺效果。整套机构的所有外露构件均需做发黑防锈处理，适配车间多粉尘、多油污的工作环境，正常维护条件下的使用寿命可达8000小时以上，期间仅需定期检查铰接衬套的磨损量，当衬套磨损量超过0.1mm时及时更换即可，无需对整体结构进行拆解大修。
