蒸汽朋克风格圆球指南针益智装置

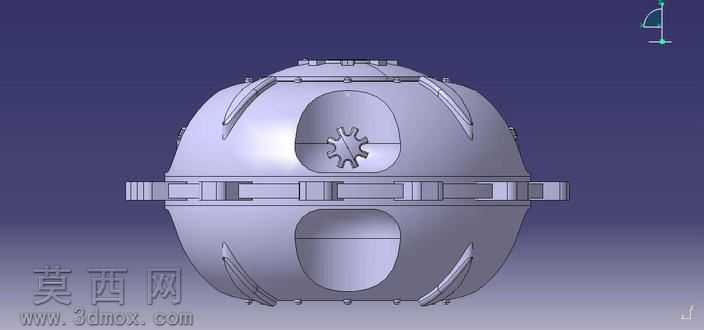

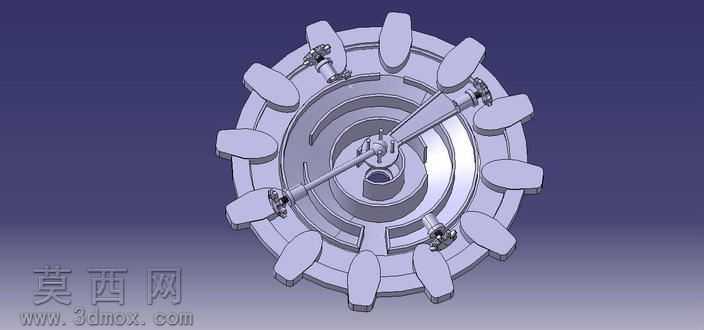

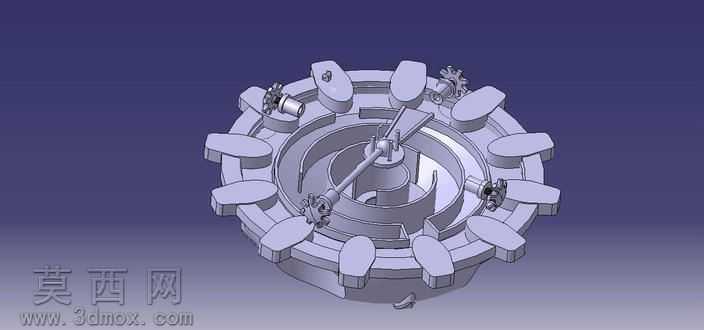

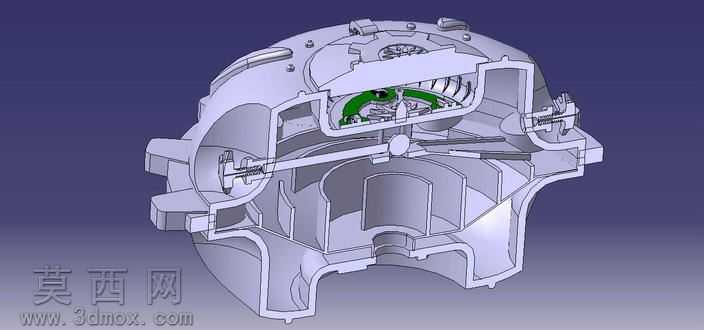

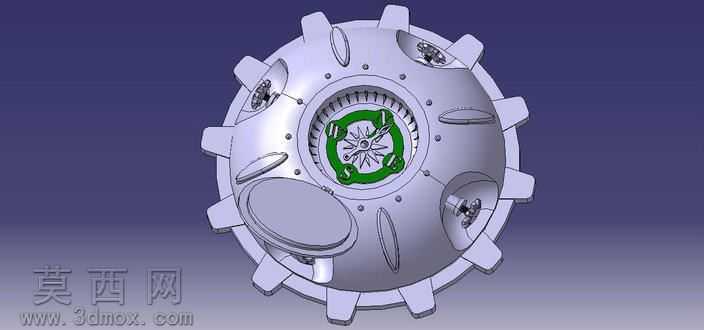

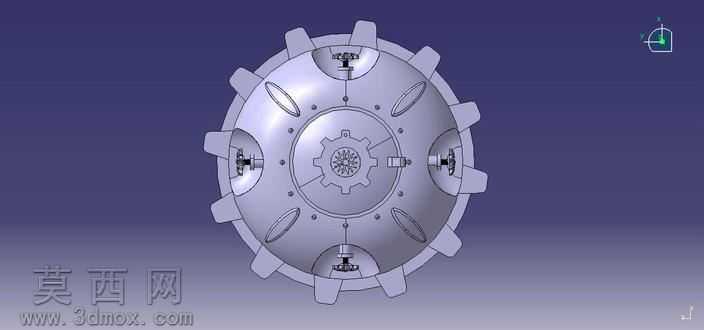

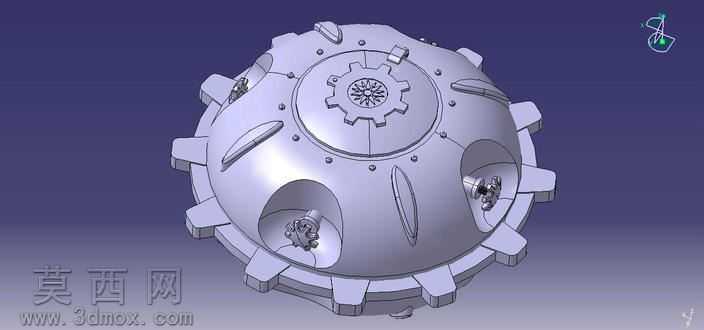

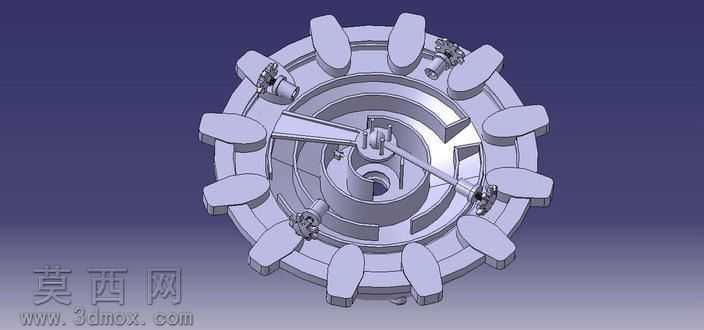

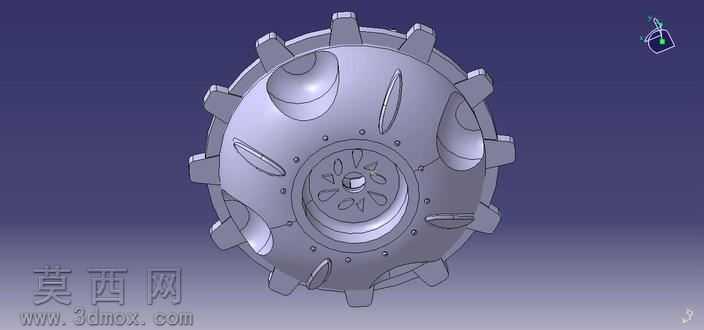

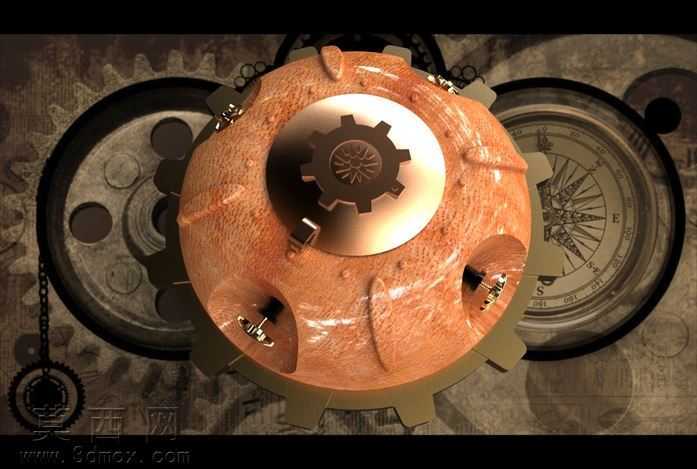

本作品为蒸汽朋克风格的圆球指南针益智解谜装置，整体采用球形主体结构设计，在三维建模阶段首先完成球体基础曲面的搭建，通过曲面放样、实体加厚命令构建出球体的基础壳体，保证球面曲率均匀顺滑，无曲面褶皱与破面问题。建模过程中对球体表面的凸起齿状结构进行单独阵列处理，通过圆周阵列命令均匀排布12组齿状凸起，既还原了蒸汽朋克风格的粗犷机械质感，也为装置的手持操作提供了防滑结构。球体表面的多组舱盖结构采用旋转切除、凸台拉伸命令制作，每处舱盖都设置了独立的转轴配合结构，可实现开合动作，还原解谜装置的可动属性。球体核心区域的指南针罗盘结构为设计重点，首先绘制罗盘的环形刻度基体，通过包覆命令将刻度纹理蚀刻在环形表面，中心的指南针指针采用薄壁拉伸制作，搭配绿色环形装饰圈，通过材质赋予区分金属指针、塑料装饰圈、金属壳体的不同质感，渲染阶段采用哑光金属材质模拟铸铁壳体的复古质感，对罗盘区域做轻微的反光处理突出核心视觉焦点，齿状凸起边缘做轻微倒角处理避免尖锐棱角，还原工业制品的真实加工质感。装置的解谜结构设计遵循多层迷宫逻辑，球体内部设置斜坡轨道、扶轮迷宫、上层罗盘盖等多层结构，通过旋转外部拨号盘即可开启长针机构，让橡皮球从中心巢沿斜坡滑入扶轮迷宫区域，旋转外盘即可调整迷宫通道入口，借助重力与球体的运动引导橡皮球沿迷宫路线行进，最终抵达迷宫中心后触发瀑布机关，解锁上层罗盘盖结构。建模过程中对所有可动部件都设置了合理的装配间隙，保证各机构运动时无干涉问题，整体细节丰富，既具备蒸汽朋克风格的复古机械美学，也完整还原了解谜益智装置的全部功能结构，可用于3D打印制作实体解谜玩具，也可作为创意机械结构设计参考使用。
