基于SolidWorks的柔性布料折叠运动仿真结构

在纺织后整理、柔性物料包装、服装自动化加工等生产场景中，布料类柔性物料的折叠工序是衔接前段裁切、后段码垛包装的核心环节，这类工序长期依赖人工操作时，存在折叠精度一致性差、重复劳动强度高、不同批次物料折边对齐误差波动大的问题，而通过三维运动仿真提前验证布料折叠过程的运动逻辑、形变规律，能够为后续自动化折叠机构的设计提供可靠的运动参数参考，避免直接加工物理样机后出现的机构干涉、折叠轨迹不符合布料形变特性、折边起皱等问题。

本次仿真结构的设计核心，是还原柔性布料在单侧施力对折过程中的真实形变状态，区别于刚性零部件的运动仿真，布料作为典型的柔性体，其运动过程不存在固定的刚性约束边界，形变过程会同时受自身重力、折叠施力点的运动速度、支撑面摩擦力、折痕处的弯折阻力多重因素影响。设计初期首先确定了仿真的运动边界：以水平支撑面作为布料的初始承载基准，布料初始状态为水平展平的矩形形态，厚度参数按照常规纺织面料的等效厚度设置，支撑面设置为固定刚性体，避免仿真过程中出现支撑面形变干扰布料运动结果的问题。

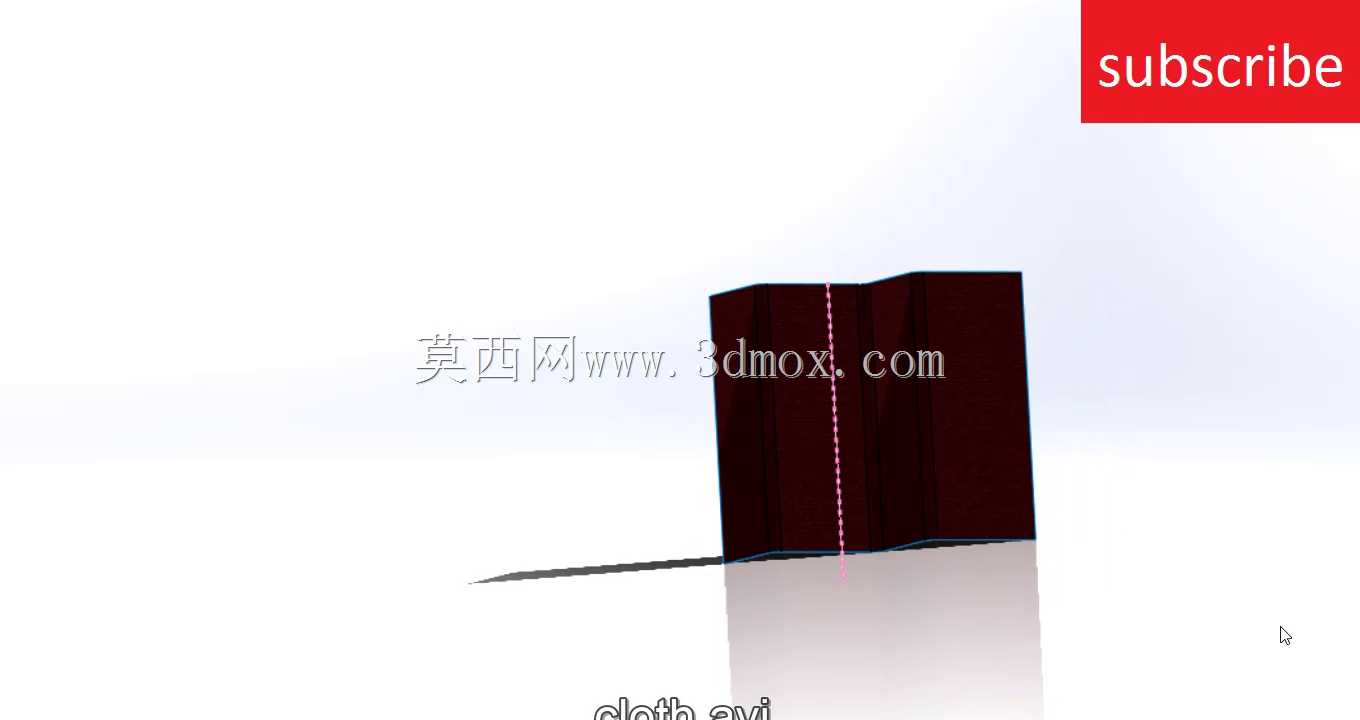

折叠动作的驱动逻辑采用单侧压板绕折痕轴线定轴转动的方案，折痕位置设置在布料宽度方向的中线位置，压板的转动角速度按照实际自动化设备常用的折叠节拍设置，避免转速过快导致布料出现仿真穿模、或者转速过慢无法体现布料动态甩动、垂坠的真实状态。仿真过程中重点关注几个核心的运动节点：首先是压板初始接触布料边缘的阶段，此时需要保证压板与布料上表面的接触约束设置合理，接触刚度参数按照布料的实际柔软度调整，避免刚接触时布料出现不合理的弹跳偏移；其次是压板转动至90度位置的阶段，此时布料处于半折叠状态，未被压板直接约束的自由侧会在重力作用下出现自然垂坠，这一阶段的形变还原度直接决定整个仿真的参考价值，需要反复调整柔性体的网格划分密度，网格过粗会导致布料折痕处出现生硬的棱角，无法还原真实布料弯折时的圆弧过渡形态，网格过细则会大幅提升仿真运算的算力需求，拖慢仿真迭代效率；最后是压板转动至180度完全压合的阶段，此时需要验证折叠完成后布料两层的对齐度，观察是否存在偏移、起皱的异常状态，记录整个转动过程中压板所需的驱动力矩变化曲线，为后续实际机构的驱动元件选型提供数据支撑。

从安装边界的角度来看，该仿真对应的实际折叠机构整体占用空间可根据加工布料的幅宽灵活调整，以常规幅宽1米的布料加工场景为例，机构的水平安装长度需预留至少1.2倍布料幅宽的空间，满足布料初始展平上料的操作需求，垂直方向的安装高度需预留压板转动的全行程空间，同时要在折痕位置预留柔性压条的安装位，实际生产中折痕处的柔性压条能够在折叠过程中提前固定折痕位置，减少折叠过程中布料的整体窜动。仿真过程中也同步验证了不同摩擦系数对折叠效果的影响，当支撑面摩擦系数过小时，布料在压板推动下容易出现整体滑移，导致折叠后两层错位量超标，当摩擦系数过大时，布料自由侧的垂坠滑动受阻，容易在折痕位置出现堆积起皱的问题，这一参数验证结果能够为实际机构的支撑面材质选择提供直接参考，比如采用表面带细微防滑纹理的硅胶材质作为支撑面，就能将摩擦系数控制在合理区间内。

不同于传统刚性机构的仿真只需要验证运动轨迹是否存在干涉，柔性布料的折叠仿真还需要关注形变过程中的应力分布情况，虽然布料的弯折应力远小于金属构件，但如果折叠过程中局部应力集中，就意味着实际生产中该位置容易出现无法消除的折痕，对于一些表面平整度要求高的面料加工场景，这类折痕会直接导致成品报废，因此在仿真过程中通过应力云图识别应力集中的位置，对应调整压板的下压角度、转动速度参数，就能在设计阶段规避这类工艺问题。另外，该仿真的运动逻辑也可以拓展应用到其他柔性片状物料的折叠场景，比如无纺布、柔性薄膜、纸质包装材料的折叠工序设计，只需要对应调整柔性体的材料参数、接触刚度参数，就能快速适配不同物料的仿真需求，大幅减少同类机构设计的重复建模工作量。在实际的机构调试阶段，前期仿真得到的运动参数能够直接导入设备的控制系统中，减少现场调试的试错次数，缩短设备的交付周期，尤其是对于多规格小批量的柔性物料加工场景，通过仿真提前验证不同规格物料的折叠参数，不需要每次更换物料都重新加工测试工装，能够有效降低生产准备阶段的成本投入。
