直杆视觉错觉机械演示结构设计

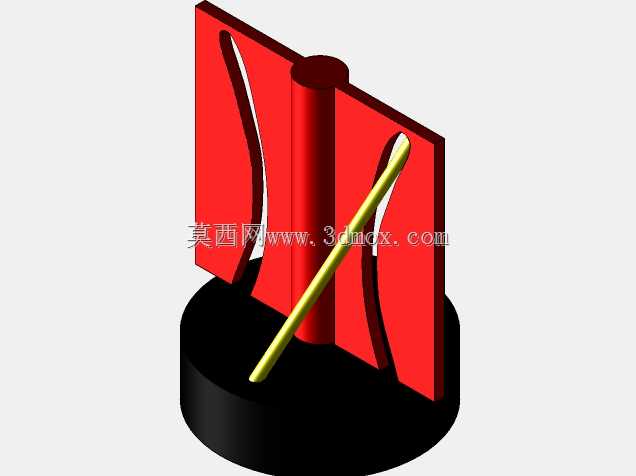

　　这类直杆错觉结构常应用于工业展会原理演示区、职业院校机械认知实训教具、科技馆机械互动展项场景中，核心作用是通过特殊的空间曲面配合与直杆的直线运动，打破常规视觉认知，直观展现空间几何构型与运动轨迹的匹配逻辑，帮助观察者跳出平面视觉思维误区，理解三维空间内构件配合的实际状态。从功能特性来看，整套结构依靠三块对称布置的曲面立板与中心直杆的配合实现错觉效果，当直杆沿竖直方向做直线往复运动时，曲面立板的轮廓在固定观察视角下会形成直杆被曲面“弯折穿过”的视觉假象，实际直杆全程保持直线形态，运动过程无卡滞，曲面立板的轮廓线完全贴合直杆运动轨迹的包络面，不存在实际干涉。设计过程中首先需要确定固定观察视角的视平线高度，

　　以此为基准反推每一块曲面立板的截面轮廓，所有曲面的生成逻辑均以直杆的竖直运动轴线为中心，沿周向均匀分布三块立板，每块立板的内侧面与直杆外圆柱面保持0.2mm的均匀间隙，既保证运动过程无接触摩擦，又能在固定视角下形成曲面“截断”直杆的视觉效果。底座部分采用圆柱形结构，直径控制在180mm，整体高度240mm，安装时仅需要保证底座底面水平，直杆运动轴线与水平面垂直即可实现稳定的演示效果，安装边界仅需预留直径200mm的水平放置空间，上方预留150mm的直杆运动行程空间即可，无需额外的外接固定结构。结构的运动驱动可采用手动按压直杆顶端的方式，也可在底座内部加装小型直线往复驱动模块实现自动循环演示，曲面立板与底座采用卡槽定位配合，

　　安装时无需额外调整位置，三块立板定位后即可自动形成匹配的视觉效果，立板厚度统一为8mm，边缘做R2圆角处理，避免演示过程中剐蹭操作人员。在实际教学应用场景中，这套结构可以帮助刚接触三维建模的学习者理解视图投影的局限性，明白单一视角下的视觉效果不能完全反映构件的实际空间形态，建立三维空间构型思维；在展会展示场景中，这类结构可以快速吸引观展人员注意力，作为机械原理科普的小型互动装置，无需复杂操作即可直观展现机械结构与视觉几何结合的趣味性。设计时需要特别注意曲面轮廓的精度控制，若曲面轮廓与直杆运动轨迹的偏差超过0.5mm，固定视角下就会出现明显的缝隙或者干涉，破坏错觉效果，建模过程中需要通过投影曲线反复校验固定视角下的轮廓匹配度，

　　确保直杆在整个运动行程内，每一个位置对应的立板轮廓都刚好与直杆的投影轮廓重合，同时实际空间内立板与直杆始终保持安全间隙。整套结构没有复杂的传动构件，故障率极低，日常维护仅需要定期清理直杆与立板间隙内的灰尘即可，长期使用也不会出现性能衰减，适合作为长期展示的固定演示装置。
